GPS topographique RTK ou SIG : les différences clés

GPS topographique RTK ou SIG: les différences clés

Dix minutes répétées vingt fois dans la semaine, avec une équipe qui attend l’implantation ou un conducteur de travaux qui ne sait plus quelle cote croire, c’est déjà une friction très concrète. Et c’est souvent là que le mauvais choix de GPS topographique se révèle: non pas dans la fiche produit, mais au moment où la donnée doit devenir une décision.

Le GPS topographique RTK et le matériel SIG ne répondent pas à la même promesse. Le premier sécurise une position centimétrique pour implanter, borner, contrôler ou calculer des volumes. Le second organise une collecte géographique enrichie: localiser un regard, qualifier un réseau, inventorier du mobilier, documenter une intervention. Les deux reçoivent les satellites GNSS. Les deux peuvent être robustes, connectés et très efficaces. Mais les mélanger revient à demander à une clé dynamométrique de remplacer une truelle: l’outil existe, il est bon, simplement il n’est pas à sa place.

La vraie séparation: centimètres pour construire, décimètres ou mètres pour documenter

La différence fondamentale entre un GPS topographique RTK et un récepteur destiné aux usages SIG tient à la précision attendue, donc au niveau de risque que nous acceptons dans la donnée.

En solution RTK avec une correction stable et un état de calcul « FIX », on vise couramment 1 à 2 cm en horizontal et 2 à 4 cm en vertical. Dans de très bonnes conditions, les résultats peuvent approcher 8 à 10 mm en planimétrie et 15 à 20 mm en altimétrie. Cette précision répond aux usages où quelques centimètres déplacent réellement le chantier: axe de voirie, implantation de réseau, plateforme, contrôle d’ouvrage, levé de récolement ou bornage.

Le GPS SIG travaille généralement à une autre échelle. Un GNSS autonome fournit souvent une position de l’ordre de 1 à 5 m. Avec une correction différentielle de type SBAS ou DGPS, il peut descendre dans une plage submétrique, autour de 0,5 à 1 m. Pour beaucoup de missions de gestion patrimoniale ou de cartographie thématique, c’est largement suffisant.

Un arbre dans un inventaire communal n’a pas besoin d’être placé à 15 mm près. Une bouche d’incendie, un panneau, un candélabre ou une chambre télécom peuvent être relevés avec une précision adaptée au réseau de gestion, à condition que l’équipe sache ce que signifie cette précision dans son contexte. En revanche, reporter la position d’une vanne à un mètre près pour préparer une fouille ou raccorder un réseau existant peut vite devenir une mauvaise économie.

Le piège habituel, c’est de réduire le choix à « plus précis » contre « moins précis ». Ce n’est pas si simple. Un gps de précision topographique ne remplace pas automatiquement une bonne solution de collecte SIG: il peut être surdimensionné, plus lent à prendre en main et mal intégré aux formulaires métier. À l’inverse, une tablette SIG très agréable à utiliser ne devient pas un instrument d’implantation parce qu’elle affiche beaucoup de décimales.

La bonne précision n’est pas la meilleure que l’on peut acheter: c’est celle que le chantier peut exploiter sans créer de doute ni de reprise.

Le RTK ne se contente pas de capter les satellites: il corrige en continu

Un GPS topographique RTK atteint le centimètre parce qu’il ne se fie pas uniquement au signal satellitaire brut. Il exploite les mesures de phase porteuse et reçoit des corrections différentielles en temps réel. C’est tout le cœur du dispositif.

Ces corrections peuvent venir de deux architectures:

• une station de base installée sur un point connu, qui transmet ses corrections au mobile par radio UHF;
• un réseau de stations permanentes, accessible via une connexion mobile et le protocole NTRIP.

Dans les deux cas, le mobile compare sa réception à une référence dont la position est connue. Il peut alors résoudre les ambiguïtés de phase et fournir une solution dite « FIX ». C’est ce statut qui intéresse le topographe: il confirme que les ambiguïtés entières ont été résolues et que la précision centimétrique devient crédible dans les conditions de mesure observées.

Une solution « FLOAT », elle, n’est pas une petite alerte esthétique sur l’écran du carnet de terrain. Elle signifie que cette résolution n’est pas stabilisée. La précision peut alors basculer au niveau décimétrique. Pour une collecte SIG de repérage, cela peut parfois rester exploitable selon le cahier des charges. Pour une implantation ou un levé de contrôle, nous ne faisons pas semblant de ne pas le voir: on attend le FIX, on contrôle l’environnement, ou l’on change de méthode.

Le GPS différentiel topographie implique donc une discipline de travail. Il faut surveiller l’état de la correction, la qualité de la liaison, le masque d’élévation, la géométrie satellitaire et la cohérence des points. L’instrument fait beaucoup, mais il ne peut pas décider à la place de l’opérateur si la mesure est défendable.

Le PPP, ou positionnement ponctuel précis, occupe une place à part. Il peut atteindre une précision de l’ordre de 1 à 5 cm, mais avec un temps de convergence généralement compris entre 20 et 60 minutes. C’est intéressant dans certains protocoles de mesure ou contextes sans réseau de corrections accessible. Ce n’est pas la même logique opérationnelle que le RTK, où l’équipe attend une précision centimétrique disponible pendant le levé, sans immobiliser la journée autour d’un temps de convergence.

La distance à la référence reste un sujet de terrain

Avec une base locale ou une infrastructure de référence, le RTK n’est pas magique. La distance entre la station et le rover joue sur la qualité de la correction. Une règle pratique couramment retenue est une dégradation d’environ 1 ppm: environ 1 cm d’erreur supplémentaire tous les 10 km d’éloignement.

Les portées recommandées d’une base RTK locale se situent souvent entre 15 et 35 km, selon les conditions atmosphériques, le relief, les obstacles et les exigences de précision. Dans les faits, une équipe qui connaît son territoire ne raisonne pas seulement en rayon kilométrique. Elle sait où le réseau mobile décroche, quels fonds de vallée perturbent la liaison, où les masques bâtis font perdre la solution, et à quel moment une base radio apporte davantage de continuité.

C’est une nuance essentielle dans le choix d’un GPS topographique: acheter un récepteur compatible NTRIP ne garantit pas à lui seul une journée fluide. Il faut aussi penser couverture mobile, accès au service de corrections, paramétrage du profil de connexion et solution de secours.

Canne, contrôleur, tablette: deux ergonomies, deux cadences

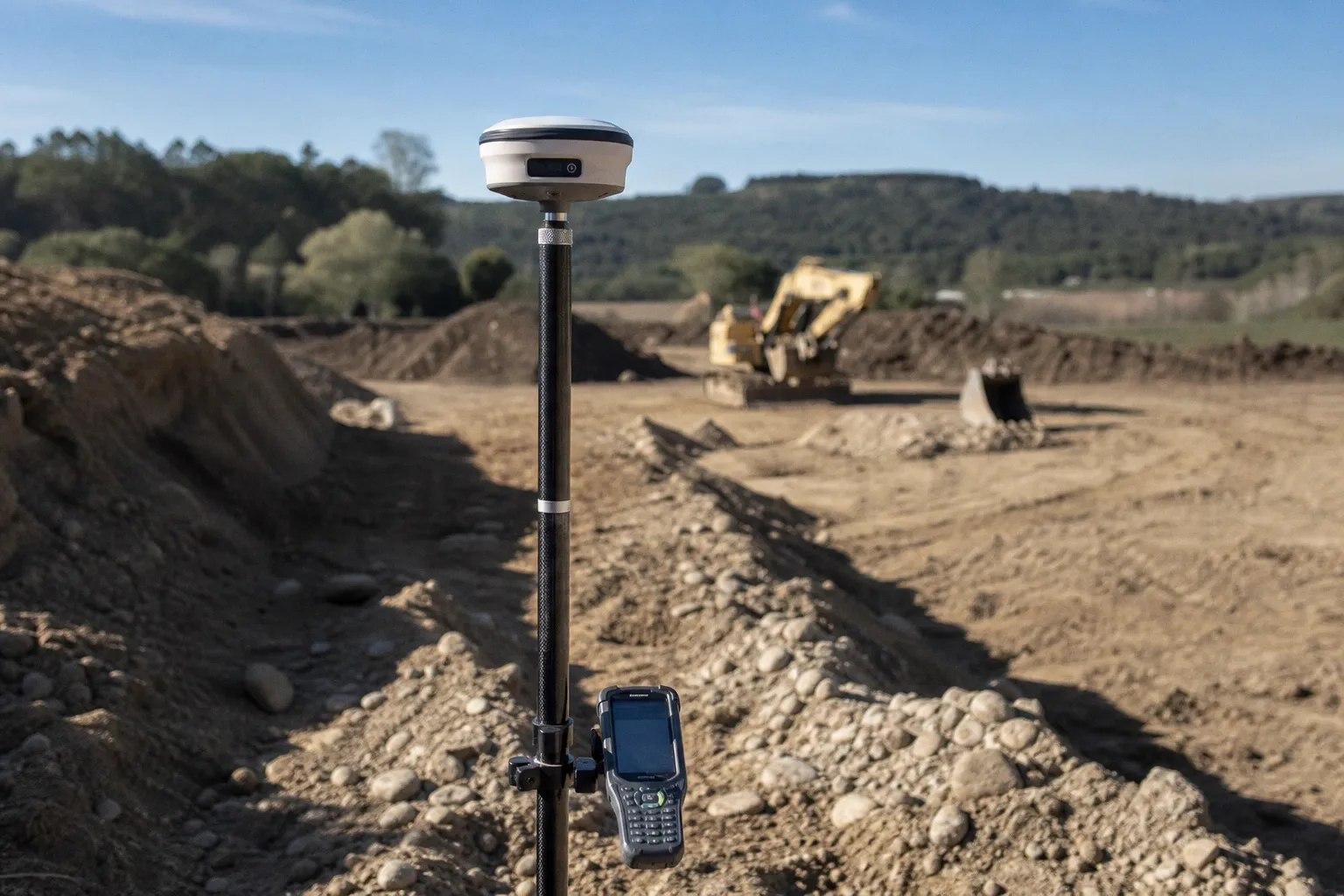

L’architecture matérielle dit beaucoup de l’usage prévu. En topographie RTK, nous retrouvons le plus souvent une canne de levé, une antenne GNSS géodésique déportée et un carnet de terrain durci. L’antenne est placée au sommet de la canne, à une hauteur maîtrisée. Le contrôleur reste à portée de main, avec le logiciel de levé, les codes terrain, les fonds de plan et les fonctions d’implantation.

Cette séparation n’est pas un détail. Elle permet de tenir la canne à l’aplomb, de conserver une hauteur d’antenne constante, de viser un point ou un axe, puis de saisir l’information sans casser le geste. Quand la journée enchaîne cent points de levé, des contrôles d’altitude et des implantations, l’ergonomie fait une vraie différence. Une mauvaise sangle, un écran illisible au soleil ou une application qui oblige à cinq manipulations pour enregistrer un point: voilà comment la courbe d’apprentissage se transforme en perte de production.

Les solutions SIG se présentent souvent sous une forme plus intégrée. Une tablette durcie tout-en-un, telle qu’une CHCNAV LT800H ou une Stonex S70G selon les configurations retenues, associe écran tactile, application cartographique, appareil photo, connectivité et réception GNSS. Ces équipements peuvent répondre à des indices de protection IP67 ou IP68, et certains modèles s’appuient sur des essais de robustesse de type MIL-STD-810G ou MIL-STD-810H.

Pour l’agent terrain qui doit localiser un équipement, prendre une photo, renseigner son état, sélectionner une valeur dans une liste et joindre un commentaire, c’est souvent une approche très naturelle. La donnée ne passe pas par trois supports différents. Elle est capturée au bon moment, avec son contexte.

Mais l’intégration a son revers. Une tablette tenue à bout de bras près d’une tranchée n’offre pas la même stabilité géométrique qu’une antenne sur canne. Une réception GNSS embarquée, même correcte, ne dispense pas de connaître sa précision réelle. Et une interface agréable n’efface pas les contraintes de saisie sous la pluie, avec des gants, dans le bruit ou sous un soleil rasant.

Le matériel durci ne suffit pas à rendre le dispositif robuste

On confond parfois la robustesse du terminal avec la robustesse du processus. Une tablette certifiée IP68 peut survivre à la poussière et à l’eau. Elle ne protège pas contre une nomenclature mal préparée, des listes de valeurs trop longues ou une synchronisation pensée après le départ des équipes.

Avant de déployer du matériel topographique ou SIG, nous avons intérêt à regarder les gestes réellement faits sur le terrain:

1. Le geste de mesure: point isolé, ligne, polygone, implantation, contrôle d’altitude ou simple localisation. L’outil doit suivre le geste, pas le compliquer.

2. Le volume de saisie: une équipe qui relève 30 objets riches en attributs n’a pas le même besoin qu’un géomètre qui mesure 800 points codifiés dans la journée.

3. Le contexte physique: canne utilisée dans une pente, tablette en véhicule, intervention avec gants, travail sous pluie, zone sans réseau mobile ou couvert végétal.

4. Le relais au bureau: export CAO, base de données SIG, synchronisation cloud, traitement des photos, validation des codes et contrôle qualité.

5. L’autonomie humaine autant qu’électrique: une batterie interchangeable aide, mais une équipe qui comprend les statuts de correction et les règles de saisie évite surtout les retours terrain.

Un terminal résistant encaisse la journée. Un workflow bien conçu évite de la refaire.

Les données produites ne racontent pas la même histoire

Le RTK produit avant tout des coordonnées 3D fiables: X, Y, Z. Ces points alimentent les logiciels de CAO et de DAO, les modèles de terrassement, les calculs de cubature ou les dossiers de récolement. Les formats courants de cet univers incluent notamment DXF, DWG et LandXML.

Le point mesuré a une valeur géométrique forte. Il peut représenter le fil d’eau d’un réseau, une arête de bordure, le sommet d’un regard, un angle de bâtiment, un point de rupture de pente. Son code terrain, son numéro et sa qualité de mesure permettent ensuite de reconstruire un dessin, un modèle ou une surface exploitable par les équipes de conception et de travaux.

En SIG, la géométrie n’est qu’une partie de la fiche. L’objet est aussi décrit. Une bouche à clé peut porter un diamètre, une matière, un gestionnaire, une date de contrôle, une photographie, un niveau de criticité et un commentaire de l’agent. On travaille alors avec des entités vectorielles et des tables attributaires, dans des formats tels que Shapefile, GeoJSON ou GeoTIFF, via des applications comme QField ou ESRI Field Maps.

C’est une autre culture de la donnée. En topographie, nous cherchons souvent à représenter le terrain avec une rigueur géométrique maximale. En SIG, nous cherchons à rendre un actif compréhensible, retrouvable, qualifiable et partageable dans le temps.

Les deux mondes se rejoignent très souvent. Un gestionnaire de réseau peut avoir besoin d’une position centimétrique pour certains organes sensibles, tout en exigeant une fiche attributaire complète et des photos. Un bureau d’études peut exploiter des points RTK dans un SIG pour croiser un projet avec des données environnementales ou foncières. Le bon compromis consiste alors à associer un récepteur GNSS de topographie à une application de collecte pensée pour le métier, plutôt que de forcer les équipes à jongler entre deux univers qui ne se parlent pas.

La précision absolue se prépare, elle ne se décrète pas

Un point peut être très répétable sans être correctement rattaché au système de référence attendu. C’est la différence entre précision relative et précision absolue, une distinction qui compte dès qu’un levé doit se raccorder à un projet existant, à un plan cadastral, à un système national ou à une base de données patrimoniale.

Le choix du système de coordonnées, du datum, de la projection, du géoïde pour les altitudes et des paramètres de transformation doit être posé avant le premier point. Entre RGF93, WGS84 et les systèmes projetés utilisés dans les livrables, les erreurs ne viennent pas toujours du satellite. Elles viennent aussi d’un mauvais paramétrage initial, parfois reproduit sans contrôle parce que « ça avait marché sur le chantier précédent ».

C’est ici que le rôle du coordinateur, du géomètre référent ou du responsable SIG devient central. Il ne s’agit pas de compliquer le travail des équipes. Au contraire: une configuration fiable, des profils bien nommés et des modèles de projets prêts à l’emploi réduisent les décisions inutiles sur le terrain.

Sous les arbres, entre les façades et dans les zones blanches: les limites restent physiques

Le GPS topographique RTK travaille très bien en ciel dégagé. Il devient plus exigeant quand l’environnement dégrade le signal: couvert forestier dense, façades proches, ravin, engins métalliques, lignes électriques, zones urbaines encaissées. La réception multi-constellation améliore aujourd’hui la disponibilité, en combinant GPS, GLONASS, Galileo et BeiDou selon les équipements. Mais davantage de constellations ne supprime pas les phénomènes de masquage et de trajets multiples du signal.

Sur le terrain, cela se traduit par des temps plus longs pour obtenir le FIX, des bascules en FLOAT, des incohérences de hauteur ou une position qui semble raisonnable à l’écran mais qui ne tient pas au contrôle. Le réflexe sain n’est pas de s’acharner. C’est de reconnaître la limite, d’observer les indicateurs de qualité et de choisir une alternative: point déporté, mesure à un autre moment, station totale, cheminement, ou complément de levé.

La même lucidité vaut pour les solutions SIG. Une précision submétrique annoncée en terrain ouvert peut se dégrader près des bâtiments ou sous le feuillage. Si l’application ne conserve pas les métadonnées de qualité — précision estimée, méthode de correction, heure de levé, statut de position — le bureau récupère une géométrie sans savoir réellement ce qu’elle vaut.

Nous gagnons beaucoup à intégrer cette information dès la conception des formulaires. Pour certains objets, une simple position peut suffire. Pour d’autres, l’opérateur doit pouvoir déclarer que la localisation a été relevée en environnement contraint, qu’elle est approximative, ou qu’un contrôle topographique est nécessaire. Ce n’est pas une faiblesse de la donnée: c’est ce qui la rend honnête et exploitable.

Choisir sans opposer les équipes

Le choix entre GPS topographique RTK et matériel SIG ne devrait jamais devenir un débat entre « techniciens précision » et « équipes métier ». Les premiers ont raison d’exiger une géométrie solide quand le chantier l’impose. Les seconds ont raison de demander une saisie simple, complète et utilisable sans formation interminable. Le matériel devient performant quand il réduit la friction entre ces deux réalités.

Pour une entreprise de travaux publics, un cabinet de géomètres ou une collectivité, la bonne décision commence par les livrables. Faut-il implanter à 2 cm, produire des points 3D pour la CAO ou vérifier une altitude? Le RTK est le socle. Faut-il inventorier des milliers d’objets avec photographies, états et formulaires? Une solution SIG bien configurée sera plus cohérente. Faut-il les deux? Alors il faut organiser l’intégration: récepteur adapté, terminal durci maniable, logiciel compatible, règles de codification communes et formation menée sur de vrais cas terrain.

Le meilleur choix gps topographique n’est pas celui qui aligne le plus de fonctionnalités. C’est celui que l’équipe adopte, que le bureau comprend et que le chantier peut tenir sans bricolage quotidien. Quand la précision demandée, l’ergonomie du matériel et le flux de données vont dans le même sens, nous cessons de courir après les points douteux. Et c’est exactement là que la technologie commence enfin à faire gagner du temps.
