Levé topographique: quel matériel choisir?

Un chantier peut perdre une demi-journée sur un point qui semblait banal: une canne GNSS qui ne fixe plus, une tablette que la pluie met hors jeu, un fichier impossible à reprendre au bureau, ou une station totale laissée au dépôt alors que les satellites disparaissent derrière les façades. Ce ne sont pas des pannes spectaculaires. Ce sont des frictions de terrain, celles qui cassent le rythme de l’équipe et font dériver le planning.

Choisir son matériel de levé topographique ne revient donc pas à empiler des fiches techniques. Il faut assembler une chaîne de travail cohérente: mesurer avec la précision attendue, saisir sans ralentir l’opérateur, sécuriser les données et rester opérationnel quand le terrain devient moins propre que la démonstration commerciale.

Dans la plupart des configurations, cette chaîne repose sur trois piliers: un récepteur GNSS RTK, une station totale quand le ciel est masqué, et un terminal durci qui permet de piloter, contrôler et transmettre le levé. Le bon équipement est celui que l’équipe adopte réellement — y compris un lundi sous la pluie, avec des gants, du bruit et un délai qui se resserre.

Le point de départ: partir du levé à produire, pas de l’appareil à acheter

Le terme « levé topographique » recouvre des réalités très différentes. Relever une emprise de voirie dégagée, implanter des réseaux, contrôler une plateforme, dresser un récolement ou travailler en sous-bois n’impose ni les mêmes méthodes de levé topographique, ni le même appareil de mesure topographique.

La première discussion à avoir est donc celle de l’environnement et du livrable. Sur un chantier ouvert avec une bonne visibilité du ciel, le GNSS RTK apporte une productivité difficile à battre. En cœur de ville, sous une végétation dense, au pied d’une structure métallique ou dans un tunnel, la station totale reprend immédiatement la main. Et entre les deux, le terminal de terrain doit suivre: il ne sert pas seulement à afficher une carte, il devient l’interface entre le géomètre, l’instrument et le bureau.

Les étapes d’un levé topographique donnent une grille simple pour dimensionner le matériel:

1. Préparer le référentiel et le projet: système de coordonnées, fond de plan, calques, codification des objets, accès au réseau de corrections RTK.

2. Reconnaître les conditions de mesure: visibilité satellitaire, masques, circulation, végétation, risques de choc ou d’immersion, durée réelle de l’intervention.

3. Lever et coder au fil de l’eau: points, lignes de rupture, limites, altitudes, photos ou attributs selon le besoin du projet.

4. Contrôler avant de quitter le site: cohérence géométrique, doublons, points d’appui, hauteur d’antenne, qualité de la solution GNSS.

5. Exporter et reprendre au bureau: formats compatibles avec les logiciels SIG, DAO, topographie ou de calcul.

Cette séquence paraît évidente. Pourtant, beaucoup de compromis coûteux viennent d’un équipement choisi uniquement pour la mesure, sans anticiper la saisie, les contrôles ou le passage de relais entre le terrain et le bureau.

Le meilleur instrument n’est pas celui qui promet le plus: c’est celui qui évite à l’équipe de refaire le chantier.

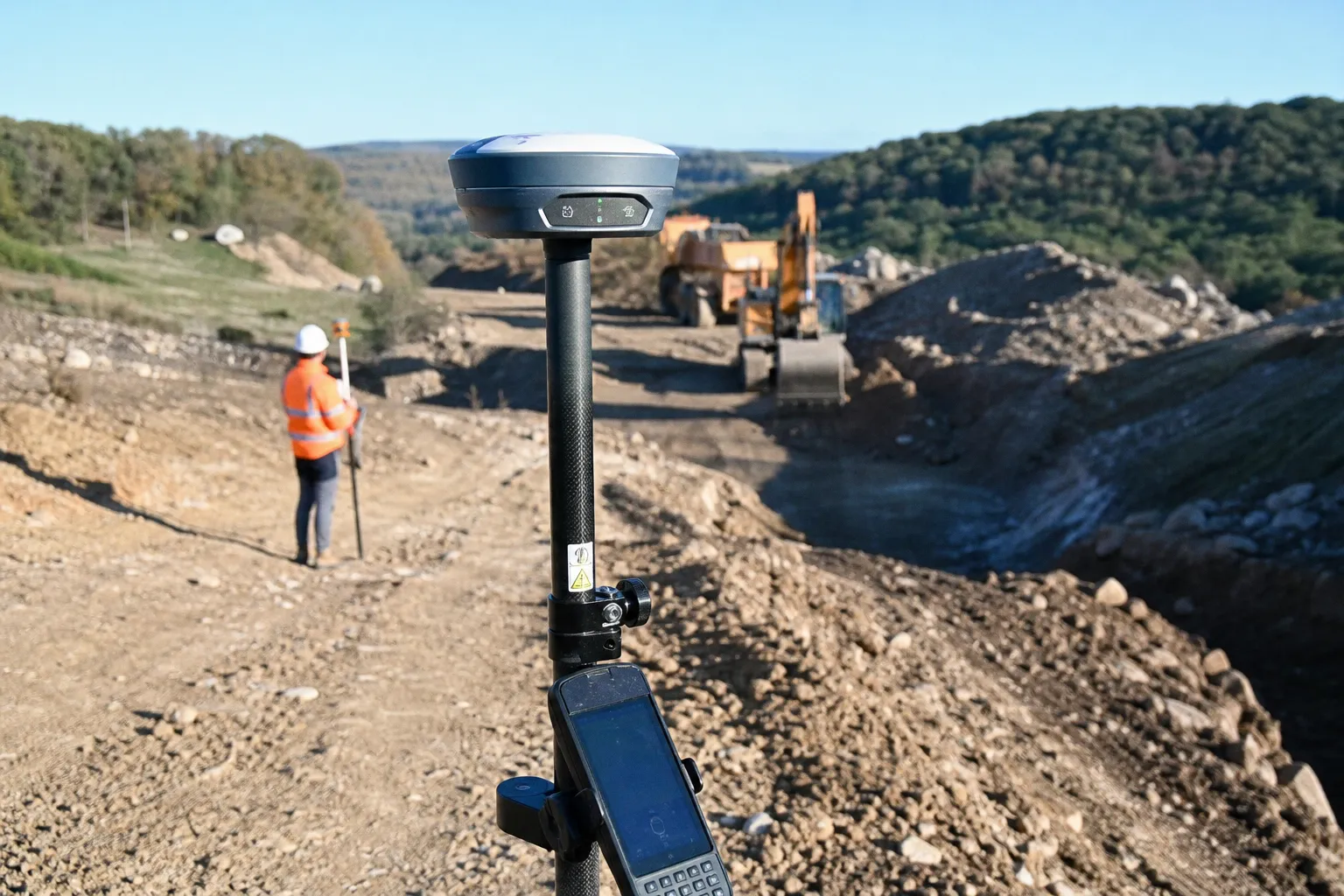

Le GNSS RTK: la vitesse quand le ciel est avec nous

Le récepteur GNSS RTK est devenu l’outil central de nombreux levés topographiques. Connecté à un réseau de corrections ou à une base locale, il exploite plusieurs constellations — GPS, GLONASS, Galileo et BeiDou — pour atteindre une précision centimétrique en temps réel dans de bonnes conditions.

En pratique, on vise généralement une précision horizontale de l’ordre de 1 à 3 cm, et une précision verticale de 2 à 5 cm. Ce sont des performances très solides pour un levé de réseaux, d’aménagement, de voirie, de terrain naturel ou de récolement, à condition de ne pas traiter ces chiffres comme une promesse automatique. La qualité dépend toujours de la correction reçue, de l’environnement radio, de la visibilité du ciel et du contrôle exercé par l’opérateur.

Le gain principal du RTK n’est pas seulement la précision. C’est la continuité du geste: l’opérateur se déplace, mesure, code et visualise immédiatement ce qu’il produit. Sur une emprise dégagée, une équipe avance vite sans avoir à installer puis déplacer une station à chaque changement de zone.

Mais le GNSS ne dispense pas de méthode. Un collecteur de données GNSS bien configuré doit afficher clairement l’état de la solution: fixée, flottante ou dégradée. Il doit aussi aider l’opérateur à repérer une hauteur de canne mal renseignée, un code d’objet incohérent ou un point isolé qui ne ressemble à rien sur le plan. L’automatisation est utile; l’aveuglement ne l’est jamais.

La canne est un détail qui n’en est pas un

Le récepteur attire naturellement l’attention. Pourtant, sur une journée de levé, la canne conditionne une grande part du confort et de la régularité de mesure.

Les cannes en fibre de carbone de 2 mètres sont aujourd’hui très utilisées. Avec un poids d’environ 520 g, elles offrent un compromis intéressant entre rigidité et fatigue de l’opérateur. Pour quelqu’un qui réalise plusieurs centaines de points, ce n’est pas anecdotique. Une canne trop lourde, un niveau difficile à lire ou un système de serrage peu franc finissent par dégrader le geste, particulièrement en fin de journée.

Il faut aussi penser aux accessoires de levé topographique qui restent souvent dans l’angle mort de l’achat: bipied, support de terminal, batterie supplémentaire, chargeur véhicule, sac de transport, pointe adaptée au sol, câble de secours. Ce sont eux qui font la différence entre un ensemble prêt à travailler et un ensemble techniquement complet mais pénible à vivre.

La station totale: pas une solution d’hier, le filet de sécurité du levé

Il serait tentant de résumer le choix à « GNSS pour les chantiers modernes, station totale pour les cas particuliers ». Sur le terrain, cette opposition ne tient pas longtemps. Les deux outils ne se concurrencent pas: ils se relaient.

La station totale reste indispensable là où les signaux satellites sont masqués: rues encaissées, abords immédiats des bâtiments, sous-bois dense, ouvrages d’art, zones couvertes, tunnels. Elle permet de conserver une logique de mesure maîtrisée quand le GNSS ne peut plus garantir une solution fiable.

Les stations totales modernes réalisent des mesures de distance sans réflecteur jusqu’à 1 500 mètres selon les conditions et les modèles. Cette capacité ne signifie pas que l’on relève confortablement n’importe quel détail à cette distance; elle élargit surtout le champ d’action pour des points difficiles d’accès, des façades ou des éléments dangereux à approcher.

La bonne question n’est donc pas: « Est-ce que le GNSS peut remplacer la station totale? » La bonne question est: « À quel moment notre chantier cesse-t-il d’être favorable au GNSS? » Cette bascule doit être prévue avant le départ, pas découverte lorsque l’équipe arrive sous une ramure épaisse ou au fond d’une cour intérieure.

Cette complémentarité a une conséquence très concrète sur le matériel de levé topographique: acheter un GNSS sans prévoir de solution de repli peut créer une dépendance fragile. À l’inverse, conserver une station totale sans former les équipes à passer d’un flux à l’autre laisse du temps sur la table.

Le terminal durci: l’outil qui décide si la technologie sera adoptée

Sur le papier, tous les terminaux affichent des points, des plans et des formulaires. Sur un chantier, la différence entre une tablette grand public protégée et un terminal durci se voit rapidement.

Un collecteur de données ou une tablette durcie destinée à la topographie doit résister à la poussière, à l’eau, aux chocs et aux manipulations répétées. Les indices IP67 ou IP68 répondent à cet enjeu d’étanchéité; les normes MIL-STD-810G ou MIL-STD-810H encadrent la résistance à des contraintes telles que les chutes et les vibrations. Ce ne sont pas des logos pour rassurer un service achats: ce sont des marges de manœuvre quand le matériel tombe sur un sol humide, voyage dans une cabine ou travaille sous une pluie soutenue.

Une coque ne transforme pas une tablette classique en terminal de terrain. Elle peut limiter les dégâts lors d’un choc léger, mais elle ne recrée ni l’étanchéité certifiée, ni les connectiques protégées, ni le comportement attendu d’un écran conçu pour être manipulé dehors.

L’ergonomie doit être jugée avec autant de sérieux que la robustesse:

• La lisibilité en extérieur: un écran brillant qui devient illisible au soleil impose des erreurs et des postures fatigantes. L’opérateur ne devrait pas avoir à chercher l’ombre pour valider un point.
• La prise en main: poignée, dragonne, support sur canne ou fixation véhicule ne sont pas des gadgets. Ils réduisent les chutes et fluidifient les séquences de mesure.
• La saisie avec gants: boutons physiques, stylet, taille des zones tactiles et qualité de la reconnaissance tactile font une vraie différence sur un chantier.
• Le poids réel en usage: un collecteur compact peut peser autour de 287 g, mais le poids total comprend le support, la batterie et parfois le smartphone de secours. La fatigue vient de l’ensemble.
• La connectivité terrain: Bluetooth avec le récepteur, Wi-Fi, modem mobile, ports de charge et éventuels périphériques doivent fonctionner sans gymnastique de câbles.

Nous sous-estimons souvent ce point parce qu’il paraît moins noble que la précision du GNSS. Pourtant, un terminal mal adapté devient vite le maillon qui bloque l’adoption. L’opérateur contourne le logiciel, note sur papier, remet la saisie à plus tard et recrée exactement la double manipulation que la numérisation devait supprimer.

Une interface pénible ne reste jamais un problème d’interface: elle finit dans le délai, dans les erreurs et dans l’humeur de l’équipe.

Autonomie: dimensionner une journée entière, pas une démonstration

Les carnets de terrain et tablettes durcies annoncent généralement une autonomie de 10 à 20 heures en fonctionnement continu; certaines configurations peuvent aller plus loin, jusqu’à 30 heures. Ces valeurs doivent être lues avec le contexte réel: luminosité élevée, connexion mobile, Bluetooth actif, application de levé, températures exigeantes et batterie vieillissante ne racontent pas la même journée qu’un usage de bureau.

Le sujet n’est pas de viser le plus grand chiffre sur une brochure. Il faut éviter l’interruption au mauvais endroit: lors d’un contrôle final, d’un récolement urgent ou d’une séquence où l’équipe a déjà déplacé son installation.

Les batteries échangeables à chaud apportent ici un confort très concret. Elles permettent de remplacer une batterie sans couper le collecteur ni perdre la connexion au projet. Pour les équipes qui enchaînent les interventions ou travaillent loin du véhicule, cette fonctionnalité mérite davantage d’attention qu’un gain marginal de puissance processeur.

Une organisation simple évite déjà beaucoup de tensions:

1. Charger séparément récepteur, terminal et radio ou modem; ne pas supposer qu’un seul chargeur couvre tout.

2. Prévoir une batterie de rechange ou une alimentation véhicule pour les journées longues.

3. Vérifier avant départ que les câbles, connecteurs et chargeurs correspondent bien au parc réellement emporté.

4. Réserver une marge d’autonomie: terminer une intervention à 3 % de batterie n’est pas une stratégie de production.

5. Former l’équipe à surveiller les alertes d’énergie avant qu’elles ne deviennent un arrêt subi.

L’autonomie est aussi un sujet de responsabilité collective. Quand le matériel est partagé, personne ne doit découvrir sur site que la batterie de secours a été prêtée, oubliée ou laissée vide. Un protocole court, intégré aux habitudes d’équipe, vaut mieux qu’un rappel affiché dans un local.

Logiciels et compatibilité: là où se joue la continuité entre terrain et bureau

Le choix d’un appareil de mesure topographique ne se limite plus à l’instrument. Il engage un écosystème logiciel: application de levé, formats d’export, fonds de plan, gestion des codes, compatibilité avec le SIG, la DAO ou les outils de calcul utilisés par l’entreprise.

Les collecteurs modernes fonctionnent couramment sous Android, notamment dans ses versions 12 à 14, ou sous Windows 10 et 11. Sur Android, les certifications GMS et AER facilitent l’accès à des environnements applicatifs compatibles et suivis. Ce point mérite une discussion opérationnelle, pas seulement informatique: l’équipe doit savoir quelles applications seront installées, mises à jour et supportées pendant la durée de vie du terminal.

Un matériel peut être excellent et devenir une source de friction s’il oblige à multiplier les conversions de fichiers. Les questions utiles sont très concrètes:

• Le logiciel terrain reprend-il les bibliothèques de codes déjà utilisées par les opérateurs?
• Les attributs saisis sur site arrivent-ils proprement dans le logiciel du bureau?
• Les photos, commentaires et croquis sont-ils rattachés aux bons objets?
• Peut-on travailler hors connexion, puis synchroniser sans conflit?
• Qui gère les mises à jour de l’application, des firmwares et des modèles de projet?
• Un nouvel opérateur peut-il reprendre un chantier existant sans réapprendre toute la logique du fichier?

C’est là que l’accompagnement pèse autant que le matériel. La courbe d’apprentissage est rarement due à la complexité intrinsèque d’un GNSS ou d’une station totale. Elle vient des habitudes: codes personnels, nommage des fichiers, contrôles faits de mémoire, répartition implicite des rôles entre terrain et bureau.

La transition se passe mieux lorsqu’on commence par un ou deux cas d’usage répétés — récolement de réseaux, levé de corps de rue, implantation de plateforme — plutôt que de vouloir numériser tous les flux en une fois. Nous gagnons en confiance quand le premier chantier équipé est volontairement cadré, avec un retour d’expérience immédiat et des ajustements assumés.

Quel budget prévoir pour un équipement cohérent?

Un récepteur GNSS RTK professionnel représente généralement un investissement compris entre 3 000 et 12 000 € HT, hors abonnement au réseau de corrections RTK. L’écart ne se réduit pas à une marque ou à un niveau de précision affiché. Il reflète aussi les capacités de réception, le modem, la robustesse, l’écosystème logiciel, la qualité du support et les accessoires inclus.

Il faut surtout éviter de comparer un prix d’entrée isolé avec une solution réellement utilisable. Un ensemble de travail comprend souvent le récepteur, le terminal, la canne, les batteries, le chargeur, le support, les licences logicielles et l’accès aux corrections. Selon l’organisation, il faut aussi compter la formation, l’assistance au démarrage et parfois l’adaptation des bibliothèques de codes.

Le compromis raisonnable dépend du volume de levés et du coût d’une reprise. Pour une entreprise qui sous-traite régulièrement des opérations parce que son équipe manque d’outils ou de confiance, un équipement bien intégré peut rapidement restaurer de l’autonomie. Pour une activité ponctuelle, une solution trop sophistiquée risque au contraire de rester dans une mallette, faute d’usage assez régulier pour entretenir les réflexes.

Le bon arbitrage consiste à chiffrer non seulement l’achat, mais les heures évitées: déplacements supplémentaires, saisie manuelle, doublons, erreurs de codification, attente entre terrain et bureau. C’est souvent là que le matériel révèle sa valeur réelle.

Choisir un ensemble que l’équipe peut faire vivre

Le levé topographique ne sera jamais une simple affaire de capteurs. Oui, le GNSS RTK accélère les opérations en terrain ouvert. Oui, la station totale reste le recours fiable lorsque les satellites sont masqués. Oui, le terminal durci protège les données et l’opérateur des petits désordres très concrets du chantier.

Mais l’équipement ne devient performant qu’à partir du moment où il entre dans les gestes de l’équipe. Cela suppose une configuration sobre, des accessoires adaptés, des batteries disponibles, des modèles de projet propres et un temps de prise en main assumé.

Notre meilleure pratique reste la plus pragmatique: tester le matériel sur un chantier représentatif, avec les personnes qui l’utiliseront réellement, puis ajuster les réglages avant de généraliser. On ne supprime pas toutes les frictions d’un coup. En revanche, on peut éviter qu’un nouvel outil en ajoute.
