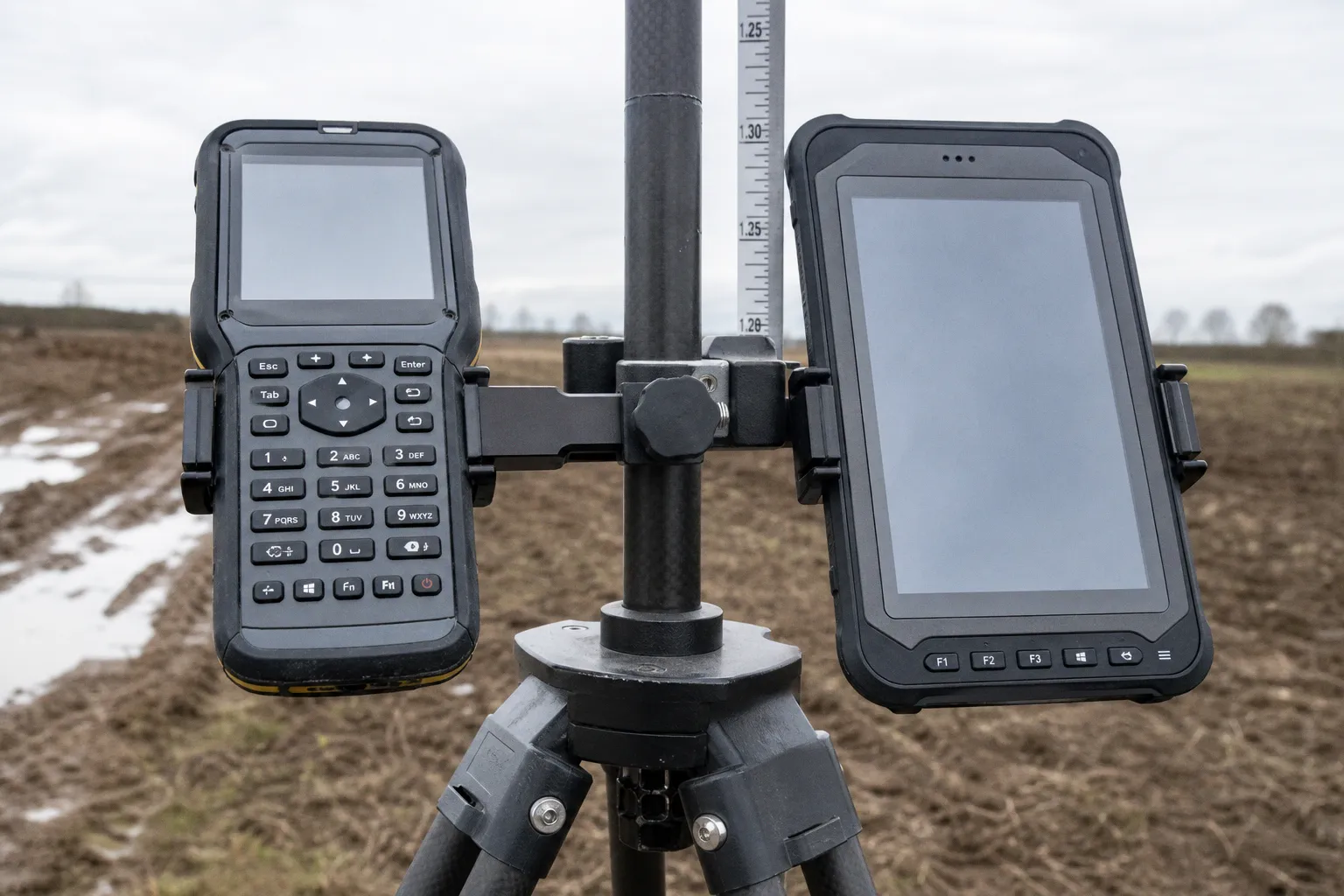

Collecteur GNSS : clavier physique ou écran tactile ?

Collecteur GNSS: clavier physique ou écran tactile?

Sur un chantier de VRD, en topographie ou en implantation, le terminal doit permettre de saisir un code, de corriger une valeur et de valider une mesure sans ralentir le travail. La décision dépend donc moins de la finesse de l’écran que de la manière dont le collecteur GNSS sera réellement utilisé.

Un écran tactile grand format peut faciliter la lecture d’un plan, d’une orthophoto ou d’un modèle BIM. Un clavier physique peut sécuriser la saisie de codes et de coordonnées lorsque les opérateurs travaillent avec des gants, sous une pluie fine ou dans des conditions où la précision du geste devient moins régulière. Entre les deux, les terminaux hybrides cherchent à conserver les avantages de chaque approche.

La bonne question n’est donc pas de savoir quelle interface est la plus moderne. Il faut déterminer quelle méthode de saisie correspond aux conditions du chantier, aux logiciels utilisés et aux habitudes de l’équipe.

Le terrain commande la saisie, pas l’inverse

Il n’existe pas de configuration universelle pour un terminal de terrain. Une équipe qui travaille principalement depuis une zone couverte, avec des plans détaillés et des fichiers BIM à consulter, n’aura pas les mêmes priorités qu’un opérateur qui se déplace en permanence entre des points d’implantation, un récepteur GNSS et une zone de travaux.

Dans le premier cas, la surface d’affichage et la lisibilité des documents peuvent prendre le dessus. Dans le second, la rapidité et la fiabilité de la saisie deviennent centrales. Un écran tactile peut être agréable pour déplacer une carte ou zoomer sur un détail, mais moins pratique lorsqu’il faut entrer plusieurs caractères dans un formulaire sans quitter des yeux la zone de mesure.

Trois variables pèsent souvent davantage que la diagonale de l’écran.

• La météo réelle du chantier. Une dalle tactile capacitive peut devenir moins prévisible lorsque l’eau s’accumule sur l’écran ou que les doigts sont humides. Les fonctions de verrouillage, la sensibilité réglable et le mode prévu pour une utilisation sous la pluie peuvent limiter le problème, mais ils ne remplacent pas toujours un retour physique.
• Le type de gants utilisé. Des gants fins compatibles avec les écrans tactiles ne se comportent pas comme des gants de protection plus épais. La précision d’un appui, la capacité à faire défiler une liste et la facilité à sélectionner une petite zone peuvent varier fortement.
• La nature de la mission. Pour une saisie fréquente de codes, de hauteurs ou d’identifiants, le clavier physique apporte des repères immédiats. Pour consulter des plans, contrôler un modèle ou manipuler une carte, une grande surface tactile offre davantage de confort.

Un grand écran ne compense pas une saisie qui devient incertaine au moment où les conditions de terrain se dégradent.

Il faut également tenir compte de la position de l’opérateur. Un terminal utilisé à deux mains, posé sur un support ou installé dans une cabine ne se choisit pas comme un collecteur tenu d’une seule main pendant un déplacement. La forme du boîtier, l’emplacement des touches, le poids et l’équilibre général influencent directement la façon de travailler.

La saisie terrain en topographie ne se résume donc pas à la présence ou à l’absence d’un clavier. Il faut regarder l’ensemble du geste: sortir le terminal, ouvrir le projet, sélectionner le point, entrer ou confirmer une valeur, vérifier la carte, puis reprendre la mesure. Une interface peut être excellente sur le papier et ralentir cette séquence si les commandes essentielles sont trop petites, mal placées ou difficiles à atteindre avec des gants.

Trois familles de terminaux, trois compromis assumés

Le marché propose plusieurs formats, mais trois grandes familles reviennent régulièrement dans les parcs de matériel topographique.

Le collecteur hybride: la sécurité de la saisie

Le terminal hybride combine un écran tactile et un clavier physique. C’est souvent la solution la plus équilibrée pour les équipes qui alternent entre saisie de données, implantation et consultation cartographique.

Le clavier sert à entrer des codes, des valeurs ou des commentaires. L’écran tactile reste disponible pour déplacer la carte, ouvrir un menu, sélectionner un objet ou consulter un document. Cette séparation des usages peut rendre l’interface plus prévisible: le doigt va vers une touche connue pour la saisie, tandis que l’écran sert davantage à la navigation.

Le Leica CS20 illustre cette logique avec un écran tactile associé à un clavier physique complet. Dans ce type de configuration, le clavier n’est pas un élément décoratif ajouté à une tablette. Il fait partie de la méthode de travail: l’opérateur peut conserver des repères tactiles tout en profitant des fonctions de zoom et de consultation offertes par l’écran.

L’inconvénient est connu. Un clavier physique prend de la place, ajoute du poids et limite parfois la taille de l’écran. La lecture d’un plan détaillé ou d’une orthophoto sera moins confortable sur un format compact que sur une tablette de grande diagonale. Le compromis est acceptable lorsque la saisie reste une tâche fréquente et structurante.

La tablette grand format tactile: la consultation avant tout

La tablette tactile grand format convient davantage aux projets où l’affichage occupe une place importante: consultation de plans, contrôle de maquettes numériques, visualisation d’orthophotos ou suivi de grandes emprises.

La surface disponible facilite le déplacement dans un document et réduit les manipulations répétées de zoom. Elle peut aussi permettre de mieux visualiser la relation entre le point mesuré, les éléments existants et les objets à implanter. Pour les équipes qui travaillent avec des documents graphiques complexes, cette lisibilité peut avoir plus de valeur qu’un clavier intégré.

En contrepartie, la saisie repose sur un clavier virtuel, un stylet ou des commandes tactiles. Le résultat dépend de la taille des champs, de l’optimisation du logiciel et de la capacité de l’écran à rester exploitable avec les gants ou l’humidité. Une interface tactile bien conçue peut être rapide. Une interface mal adaptée transforme en revanche chaque correction en série d’appuis supplémentaires.

Le full tactile ne doit donc pas être choisi uniquement parce qu’il ressemble davantage à une tablette grand public. Un collecteur GNSS est utilisé dans un environnement différent: soleil direct, poussière, pluie, manipulations répétées, transport dans un véhicule et alternance entre gestes précis et déplacements rapides.

Le format intermédiaire de six ou sept pouces

Entre le carnet compact et la tablette grand format, les formats intermédiaires cherchent à offrir plus de surface d’affichage sans devenir trop encombrants. Ils peuvent fonctionner sous Android ou Windows selon les modèles et les logiciels retenus.

Le Spectra Geospatial Ranger 7 appartient à cette logique de compromis: son écran de sept pouces apporte davantage de confort qu’un petit carnet, tandis que son clavier physique conserve une fonction importante pour la saisie. Le terminal est ainsi pensé pour les missions mixtes plutôt que pour un usage exclusivement graphique.

D’autres solutions privilégient un écran d’environ six pouces sous Android. Le Topcon FC-700, par exemple, s’inscrit dans cette famille de terminaux compacts qui cherchent à rapprocher l’ergonomie du collecteur de celle d’un smartphone professionnel, tout en restant reliés à un environnement GNSS et topographique.

Cette approche peut réduire la familiarisation avec certains gestes: faire défiler une liste, ouvrir un menu ou déplacer une carte sont des opérations connues des utilisateurs de smartphones. Elle ne résout pas pour autant toutes les questions de terrain. La compatibilité avec le logiciel métier, le fonctionnement avec les récepteurs existants et l’ergonomie en conditions difficiles restent déterminants.

Le clavier physique pour le collecteur RTK: dans quels cas est-il vraiment utile?

Le clavier physique conserve un avantage simple: il donne un retour tactile. L’opérateur peut sentir qu’une touche a été pressée sans vérifier constamment l’écran. Ce repère est précieux lors d’une saisie répétitive ou lorsque l’attention est partagée entre le terminal, la canne, le récepteur et l’environnement immédiat.

Il est particulièrement pertinent lorsque les opérations comportent:

• des codes de points à saisir régulièrement;
• des valeurs numériques ou des hauteurs d’antenne à corriger;
• des attributs à renseigner dans plusieurs champs;
• des validations rapides entre deux mesures;
• l’utilisation de gants qui rendent les petits boutons tactiles moins précis;
• des conditions de luminosité ou d’humidité qui compliquent la lecture de la dalle.

Le clavier ne supprime pas le risque d’erreur. Une touche peut être mal identifiée, un code peut être incomplet et l’opérateur peut valider trop vite. Mais le type d’erreur n’est pas le même que sur un écran tactile. La sensation mécanique permet souvent de garder une cadence régulière sans multiplier les contrôles visuels.

La disposition des touches compte autant que leur présence. Un clavier complet de type QWERTY, un pavé numérique ou quelques touches dédiées aux fonctions principales ne répondent pas au même besoin. Pour de la saisie alphanumérique, le format complet est plus polyvalent. Pour des mesures répétitives, des touches de fonction bien placées peuvent être plus utiles qu’un grand nombre de caractères disponibles.

Il faut également vérifier si les touches restent accessibles lorsque le terminal est fixé sur une canne, installé sur un support ou tenu dans une housse. Un clavier théoriquement pratique peut devenir difficile à utiliser si la protection recouvre les bords ou si les touches sont trop rapprochées.

L’écran tactile et le terminal durci: les points à examiner

L’écran tactile apporte une souplesse que le clavier ne peut pas reproduire. Il facilite la navigation dans une carte, le déplacement d’un objet, le zoom à deux doigts ou l’ouverture de menus contextuels. Il permet également d’afficher des interfaces différentes selon la tâche, sans réserver une touche à chaque commande.

Pour juger un écran tactile de terminal durci, il faut regarder plus loin que sa taille.

La lisibilité en extérieur

Une dalle lisible en intérieur peut devenir difficile à exploiter en plein soleil. Le traitement antireflet, la luminosité maximale et le contraste jouent un rôle direct dans la consultation d’un plan ou la lecture d’une valeur. Un écran plus grand ne sera pas forcément plus lisible s’il reflète fortement le ciel ou les surfaces claires du chantier.

La réactivité avec les gants et l’humidité

La compatibilité avec les gants doit être vérifiée avec les modèles réellement portés par l’équipe. La mention générique d’un mode gants ne suffit pas toujours: un gant fin, un gant de manutention et un gant hivernal n’offrent pas la même précision.

L’humidité pose une autre question. Une dalle tactile peut interpréter des gouttes comme des appuis ou rendre certains gestes moins fiables. La présence d’un mode pluie, d’un réglage de sensibilité ou d’un stylet adapté améliore la situation, mais le choix doit être validé dans le contexte de l’application utilisée.

Le stylet

Le stylet peut rendre la sélection de petits objets plus précise et limiter les appuis involontaires. Il est utile pour annoter un plan ou sélectionner une zone réduite. En revanche, il ajoute un accessoire à transporter et à ne pas perdre. Son rangement, sa fixation et sa possibilité d’être utilisé avec des gants font partie de l’ergonomie globale.

La taille des éléments à l’écran

Un logiciel GNSS conçu pour un grand écran n’aura pas nécessairement la même ergonomie sur un petit terminal. Les champs de saisie, les boutons de validation et les menus doivent rester accessibles sans masquer la carte. Il faut tester le logiciel métier lui-même, et pas seulement le système d’exploitation du collecteur.

Le bon écran est celui qui rend les informations lisibles sans transformer chaque commande en exercice de précision.

Ce que les systèmes d’exploitation changent vraiment

Le choix entre Android et Windows ne se réduit pas au confort d’utilisation. Il concerne l’ensemble de la chaîne de production: logiciel métier, transferts de fichiers, pilotes, connexions sans fil, stockage des projets et politique de mise à jour.

Les logiciels qui pilotent les récepteurs GNSS ne sont pas interchangeables d’un environnement à l’autre. Trimble Access, Trimble Siteworks, Leica Captivate ou LandStar 8 s’inscrivent chacun dans un écosystème qui peut imposer un terminal, une version de système ou une méthode de connexion particulière.

Avant de choisir un collecteur, il faut donc vérifier plusieurs éléments:

• la version exacte du logiciel prise en charge sur le terminal envisagé;
• la compatibilité avec les récepteurs déjà présents dans l’entreprise;
• les connexions disponibles, notamment Bluetooth, Wi-Fi et radio selon l’installation;
• les formats d’import et d’export réellement utilisés par les équipes;
• la durée pendant laquelle le constructeur prévoit d’assurer les mises à jour;
• la possibilité de restaurer ou de remplacer rapidement un terminal en cas de panne;
• la gestion des comptes, des applications et des données lorsque plusieurs appareils composent le parc.

Android peut être intéressant pour les équipes qui utilisent déjà des applications mobiles ou qui souhaitent intégrer des outils complémentaires. Windows peut rester pertinent lorsqu’un logiciel métier, une procédure interne ou un environnement informatique existant dépend de cette plateforme. Dans les deux cas, la décision doit partir des flux de travail et non d’une préférence générale pour un système.

La question des batteries mérite également une attention particulière. Une batterie amovible ou échangeable permet de poursuivre la journée avec une seconde unité chargée, à condition que le remplacement soit simple et que le terminal conserve correctement sa configuration. Le Ranger 7, avec ses batteries échangeables à chaud, montre l’intérêt de cette solution pour les longues journées de terrain. Ce type d’équipement doit toutefois être évalué avec le poids supplémentaire, la disponibilité des batteries et la logistique de recharge.

La robustesse ne se résume pas à un indice IP

Un terminal de terrain est exposé à la poussière, à l’humidité, aux vibrations, aux variations de température et aux manipulations répétées. La résistance du boîtier, la protection de l’écran, les capots de connecteurs et la fixation des boutons ont un impact aussi concret que la fiche technique.

Les indices de protection doivent être lus avec précision.

• IP67 signifie que le boîtier est protégé contre la pénétration de poussière et qu’il peut résister à une immersion temporaire dans les conditions prévues par l’essai. Cet indice concerne la poussière et l’eau. Il ne garantit pas à lui seul la résistance aux chocs, aux chutes, aux vibrations ou à l’écrasement.
• IP65 correspond à une protection contre la poussière et contre les jets d’eau. Il ne doit pas être présenté comme équivalent à une protection contre l’immersion.
• MIL-STD-810, ou une version apparentée de cette norme, renvoie à une série de méthodes d’essai environnementales. Il faut connaître les essais effectivement réalisés: températures, humidité, vibrations, chocs, chute ou altitude ne sont pas automatiquement couverts de la même manière.

Un indice IP67 ne signifie donc pas qu’un terminal peut tomber dans une flaque sans subir de dommage mécanique. La protection contre l’eau et la résistance aux chutes sont deux sujets différents. Une chute peut endommager l’écran, déformer le châssis, fragiliser une touche ou compromettre un connecteur, même si l’étanchéité du boîtier reste conforme.

Lors de l’achat, il est préférable de demander la documentation du constructeur et le périmètre précis des essais. La hauteur de chute, la nature de la surface, la configuration du terminal et la présence éventuelle d’une housse peuvent modifier le résultat. Il faut aussi examiner les pièces les plus exposées: écran, connecteurs, trappe de batterie, boutons latéraux et clavier.

La robustesse ne se mesure pas uniquement à la capacité d’un appareil à fonctionner après un incident spectaculaire. Elle se juge aussi dans les détails du quotidien: touches qui restent lisibles, écran qui conserve sa sensibilité, connecteurs protégés, batterie facile à remplacer et boîtier qui ne devient pas inconfortable après plusieurs heures de travail.

Comment choisir le terminal selon la journée de travail

Pour comparer plusieurs solutions, il est plus utile de décrire une journée type que de lire une liste de caractéristiques isolées. La question centrale est de savoir quelle opération revient le plus souvent et laquelle devient la plus pénalisante lorsqu’elle ralentit.

Si la saisie est au centre de la mission

Lorsque l’opérateur entre de nombreux codes, corrige des valeurs ou valide régulièrement des attributs, le clavier physique garde une vraie pertinence. Il apporte des repères tactiles, limite la dépendance à la précision de l’écran et permet parfois de travailler plus facilement avec des gants.

Dans ce contexte, il faut privilégier:

• une disposition de touches familière;
• des touches suffisamment espacées;
• une bonne lisibilité des caractères;
• des commandes de validation accessibles;
• un boîtier qui reste stable lorsqu’il est tenu d’une seule main;
• une protection qui ne gêne pas l’appui sur les bords du clavier.

Le clavier physique collecteur RTK est particulièrement intéressant pour les missions d’implantation et de levé où la saisie intervient entre deux mesures. Il ne dispense pas de vérifier le code ou la valeur affichée, mais il facilite la répétition du geste.

Si la consultation de plans domine

Lorsque le terminal sert avant tout à consulter des plans, à comparer des couches ou à vérifier la position d’éléments sur une emprise étendue, l’écran tactile grand format devient plus convaincant. La surface disponible réduit les manipulations et rend les objets plus faciles à sélectionner.

Dans cette situation, il faut accorder de l’importance à:

• la lisibilité au soleil;
• la qualité du traitement antireflet;
• la fluidité du déplacement dans les plans;
• la compatibilité avec les formats utilisés;
• la mémoire et le stockage nécessaires aux projets;
• l’usage possible d’un stylet;
• la facilité de transport entre le véhicule, le bureau et la zone de mesure.

Le full tactile n’est pas réservé aux projets BIM. Il peut également améliorer le contrôle de documents graphiques, de photos géoréférencées ou de cartes comportant de nombreuses couches. Mais l’équipe doit accepter que la saisie textuelle se fasse à l’écran ou au stylet.

Si les usages sont mixtes

Pour une entreprise qui alterne implantation, levé, contrôle de plans et collecte d’attributs, l’hybride reste une option solide. Il ne maximise ni la taille de l’écran ni la compacité, mais il évite de choisir un outil trop spécialisé.

Le compromis doit être assumé. Un terminal hybride sera généralement plus volumineux qu’un appareil tactile dépourvu de clavier. Son écran pourra sembler moins confortable qu’une grande tablette. En revanche, il offrira une méthode de saisie stable lorsque les conditions changent au cours de la journée.

Le coût réel: au-delà du prix du terminal

Le prix d’achat ne suffit pas à comparer deux collecteurs GNSS. Le coût d’un parc inclut aussi les batteries supplémentaires, les housses, les supports, les licences, la maintenance, la formation et le remplacement des appareils immobilisés.

Un terminal moins cher peut devenir moins intéressant si son autonomie impose des interruptions, si ses accessoires sont difficiles à obtenir ou si son logiciel n’est pas compatible avec le reste du parc. À l’inverse, un modèle plus coûteux peut être justifié par une meilleure intégration, une durée de support plus longue ou une ergonomie qui réduit les manipulations.

Il faut aussi distinguer la robustesse du discours commercial et la robustesse utile. Un écran protégé, un boîtier renforcé ou un clavier étanche peuvent être de vrais avantages, mais seulement si ces éléments correspondent aux risques auxquels le matériel est exposé. Une équipe qui travaille principalement en cabine n’aura pas exactement les mêmes priorités qu’une équipe qui transporte son collecteur toute la journée sur une zone de travaux active.

Le calcul doit intégrer le temps perdu en cas de panne, la disponibilité d’un appareil de secours et la facilité de récupération des données. La continuité de service compte particulièrement lorsque le terminal est lié à un récepteur GNSS, à un projet partagé ou à une procédure d’implantation qui ne peut pas être improvisée.

Les critères qui font la différence au quotidien

Le tableau suivant permet de situer les grandes tendances. Il ne remplace pas un essai avec le logiciel métier et les gants réellement utilisés, mais il aide à clarifier les priorités.

Ce tableau ne donne pas de gagnant. Il montre plutôt où chaque solution prend l’avantage et ce qu’elle impose en échange. Le choix du terminal doit être lié aux tâches les plus fréquentes, mais aussi aux situations qui ne peuvent pas être reportées: pluie, changement de gants, consultation urgente d’un plan ou remplacement rapide d’un appareil.

Tester avant de généraliser

Un essai en conditions réelles est souvent plus instructif qu’une comparaison de fiches techniques. Il ne s’agit pas de reproduire une situation spectaculaire, mais de vérifier les gestes ordinaires qui occupent la journée.

Le test peut porter sur une séquence complète:

1. ouvrir un projet existant;

2. connecter le récepteur GNSS;

3. sélectionner un point ou une entité sur la carte;

4. saisir un code et une valeur;

5. modifier un attribut;

6. consulter un plan ou une orthophoto;

7. enregistrer les données;

8. remplacer la batterie ou reconnecter le terminal;

9. reprendre la mesure sans devoir reconfigurer l’ensemble.

Cette séquence doit être réalisée par plusieurs profils d’utilisateurs. Un opérateur habitué à un clavier et un utilisateur plus familier des interfaces tactiles ne repéreront pas nécessairement les mêmes difficultés. Il faut également essayer les gants réellement portés, le stylet prévu et la housse qui sera utilisée sur le terrain.

Le test doit inclure la position de travail. Un terminal qui fonctionne bien posé sur une table peut être moins convaincant sur une canne ou tenu contre un support. Le poids, l’équilibre, la visibilité de l’écran et l’accès aux touches doivent être évalués ensemble.

Enfin, l’essai doit porter sur le logiciel de production, pas sur une application de démonstration. C’est dans les formulaires, les menus, les listes de codes et les écrans de mesure que les différences d’ergonomie deviennent visibles.

Notre position

Pour choisir entre un collecteur GNSS à clavier ou tactile, il faut commencer par la réalité du travail. Le clavier physique reste un allié précieux lorsque la saisie est fréquente, que les gants sont épais ou que l’humidité rend les appuis tactiles moins prévisibles. Le grand écran tactile prend l’avantage lorsque la consultation de plans, de modèles BIM, de fichiers DXF ou de photos occupe une place importante.

L’hybride constitue une réponse cohérente aux missions mixtes. Des modèles comme le Leica CS20 ou le Spectra Geospatial Ranger 7 montrent cette volonté de conserver des touches physiques tout en offrant une surface tactile exploitable. Ils demandent cependant d’accepter un encombrement et un poids généralement supérieurs à ceux d’une tablette tactile simple.

La robustesse doit être évaluée avec la même précision. Un indice IP67 décrit une protection contre la poussière et l’immersion temporaire; il ne garantit pas la résistance aux chutes. Pour le reste, il faut examiner les essais annoncés, la documentation, les accessoires et les conditions de garantie.

Le meilleur terminal n’est donc pas celui qui affiche la fiche technique la plus impressionnante. C’est celui qui permet de terminer les opérations essentielles dans les conditions habituelles du chantier, sans multiplier les erreurs de saisie ni les manipulations inutiles. Clavier ou tactile, le choix reste un arbitrage de terrain: il se décide à partir des gestes de l’équipe, des logiciels réellement utilisés et des contraintes que le matériel devra supporter chaque jour.
