Écrans lisibles en plein soleil: l’essentiel en 5 minutes

Un écran de 500 nits n’est pas un écran parfaitement lisible en plein soleil. C’est une limite que beaucoup de fiches techniques contournent en accolant les termes « outdoor » ou « sunlight readable » à une dalle qui reste insuffisante face à un rayonnement direct.

En topographie, l’échec ne se mesure pas à l’esthétique de l’affichage. Il se mesure à une mauvaise sélection de point, à une cote saisie sur la mauvaise ligne, à un code attributaire validé sans contrôle visuel ou à une implantation ralentie parce que le contrôleur devient un miroir. La lisibilité écran tablette terrain plein soleil dépend d’un système complet: luminance, contraste réel, collage de la dalle, traitement de surface, technologie LCD et position de travail.

Le seuil opérationnel commence autour de 800 à 1 000 nits. Au-dessous, l’équipement peut rester exploitable sous un ciel couvert, à l’ombre ou en lumière diffuse. Il ne garantit pas une lecture stable sur une plateforme minérale, une voirie claire, un chantier sans ombre ou un terrain enneigé.

Le plein soleil écrase le contraste, pas seulement la luminosité

Un écran d’intérieur affiche généralement entre 200 et 450 nits. Dans un bureau, cette réserve lumineuse est suffisante. Sur le terrain, elle est marginale.

En plein soleil sous un ciel bleu, la luminosité ambiante peut atteindre 5 000 à 10 000 nits. L’écran ne doit donc pas seulement « éclairer fort ». Il doit maintenir un contraste exploitable malgré la lumière réfléchie par son verre de protection.

Le problème est physique. Une dalle LCD produit une image grâce à son rétroéclairage. Mais son verre frontal réfléchit aussi le ciel, les nuages, les vêtements de l’opérateur et le sol. Plus la surface est brillante, plus ces réflexions s’ajoutent à l’image affichée. Les zones noires deviennent grises. Les couleurs perdent leur séparation. Les éléments fins d’un logiciel de levé — icônes, codes, tolérances, matrice de points — disparaissent avant même que le texte principal ne devienne illisible.

La luminosité d’un écran se mesure en nits, soit en candelas par mètre carré. Ce chiffre indique la lumière émise par la dalle. Il ne décrit pas à lui seul la qualité de lecture extérieure.

Un terminal peut annoncer 1 000 nits et rester pénible à utiliser si son verre crée des réflexions internes importantes. À l’inverse, une dalle correctement collée optiquement avec un bon traitement antireflet peut conserver une lecture plus stable à luminosité nominale comparable.

En extérieur, les nits donnent une réserve lumineuse. Le contraste et les réflexions déterminent si cette réserve est réellement utilisable.

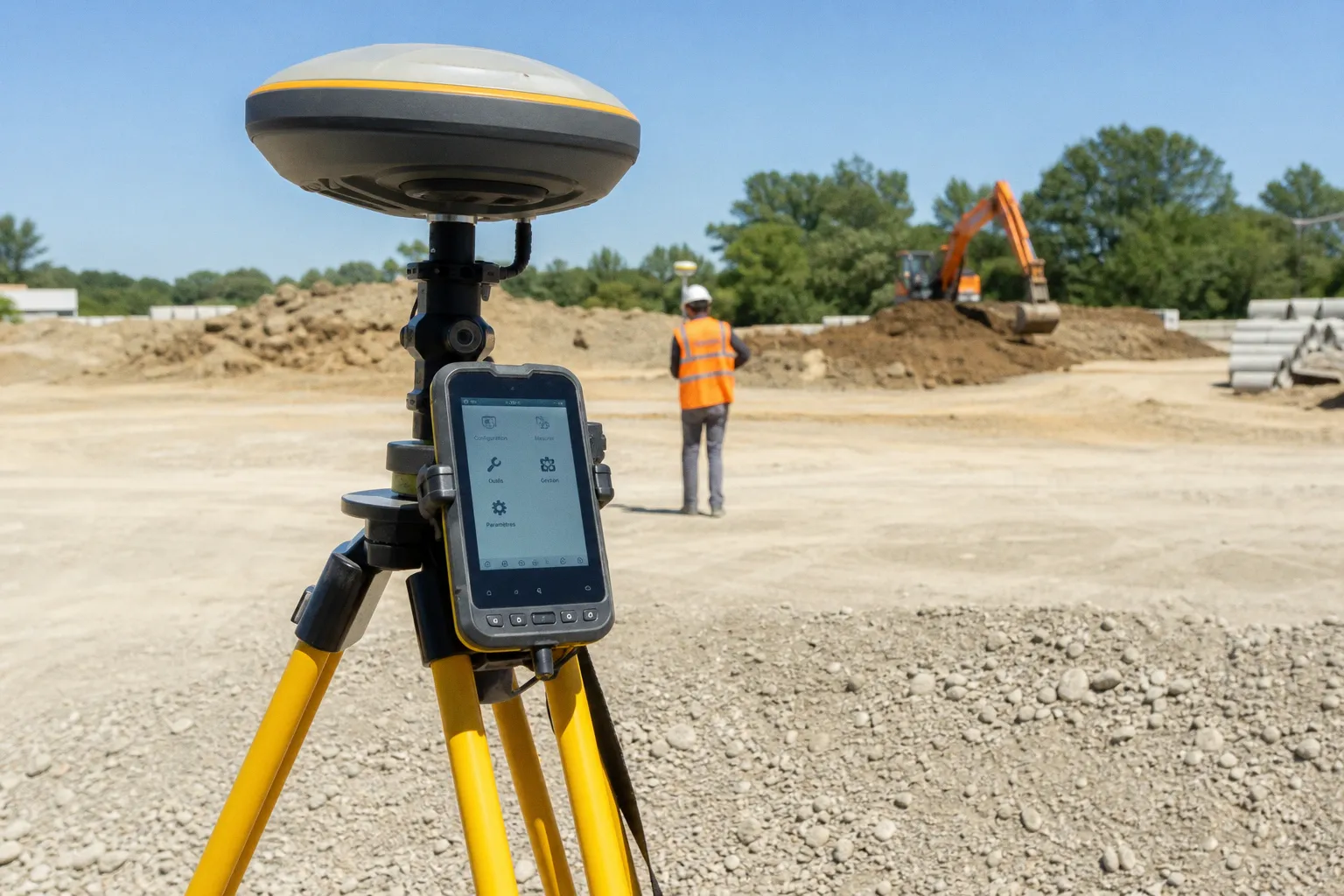

La position de l’écran aggrave encore le phénomène. Un contrôleur GNSS porté sur canne est rarement orienté comme une tablette posée à plat. L’opérateur modifie son angle en continu pendant l’occupation, l’implantation ou le contrôle. Une dalle qui reste lisible uniquement dans un angle favorable n’est pas adaptée au levé dynamique.

800, 1 000 ou 1 500 nits: le seuil dépend du travail réel

La luminosité nits tablette durcie doit être lue comme une capacité de travail, non comme une donnée isolée de catalogue. Les usages ne demandent pas tous le même niveau d’exigence.

Le collecteur GNSS Trimble TDC6, lancé en 2024, illustre bien cette distinction. Son écran tactile de 6,3 pouces affiche une luminosité typique de 500 nits, avec un minimum annoncé de 450 nits. Son format compact, son verre Gorilla Glass 3 et sa compatibilité avec les gants ou les doigts mouillés répondent à un usage terrain réel. Mais 500 nits ne placent pas le terminal dans la même catégorie qu’une tablette durcie à 1 000 ou 1 500 nits pour une exposition solaire continue.

Ce niveau peut convenir à un collecteur associé à un récepteur GNSS lorsque les tâches sont courtes: démarrage de mission, choix d’un système de coordonnées, saisie d’attributs simples, contrôle ponctuel. Il devient plus limitant lorsqu’une équipe consulte en permanence un fond cadastral dense, une orthophoto, un plan de réseau ou une liste d’implantations.

Les tablettes durcies comme les SailProof SP08X, SP10S ou la Soten T101 se positionnent précisément sur ce besoin: leurs dalles annoncées entre 1 000 et 1 500 nits ciblent une visibilité constante en extérieur. Cette réserve n’est pas un luxe. Elle compense les pertes liées au verre, aux réflexions et aux variations d’angle.

Le format compte également:

• Un écran de 6 à 7 pouces se pilote efficacement sur canne GNSS, mais affiche moins d’informations simultanément. À forte luminosité, les interfaces très chargées restent pénalisantes.
• Une tablette de 8 à 10 pouces améliore la lecture des plans, des couches SIG et des formulaires de contrôle. Elle expose aussi une plus grande surface aux reflets.
• Un écran plus grand ne corrige pas une luminance faible. Il agrandit seulement une image insuffisamment contrastée.
• Une interface pensée pour le terrain — boutons espacés, contraste élevé, polices lisibles, couches limitées — réduit la dépendance à la luminance brute.

Le choix écran terminal de terrain ne doit donc pas se résumer à « plus de pouces » ou « plus de nits ». Il faut calibrer l’équipement sur la durée d’exposition, le type de données affichées et la gestuelle de l’opérateur.

Le collage optique élimine une couche de reflets inutile

Entre la dalle LCD et le verre de protection, un écran conventionnel conserve souvent une lame d’air. Cette interface crée des réflexions internes, car la lumière traverse plusieurs matériaux dont les indices de réfraction diffèrent. En plein soleil, ces réflexions réduisent le contraste perçu.

Le collage optique remplit cet espace avec un adhésif transparent. La lumière rencontre moins de ruptures optiques. Le résultat est immédiat sur le terrain: moins de reflets internes, des noirs plus lisibles et une image qui semble plus proche de la surface du verre.

Le gain ne se limite pas à la lecture. En supprimant l’espace d’air, le collage optique réduit aussi le risque de condensation interne. C’est un point concret pour un terminal qui passe d’un véhicule climatisé à une atmosphère chaude et humide, ou qui travaille sous pluie intermittente.

Il ne faut toutefois pas transformer cette technologie en argument absolu. Un collage optique ne rend pas magiquement lisible une dalle de 300 nits. Il améliore l’efficacité de la luminance disponible. Une tablette durcie de 1 000 nits avec collage optique et verre antireflet dispose d’un avantage net sur une tablette de même luminance équipée d’un assemblage classique, mais les performances finales dépendent aussi du traitement de surface, de la dalle et du logiciel.

La vérification utile consiste à regarder l’écran allumé sur un fond sombre, en lumière directe, avec l’interface métier ouverte. Une page d’accueil colorée masque facilement les défauts. Un fond cadastral, une orthophoto ou une vue cartographique avec textes fins les révèle immédiatement.

Le tactile doit rester précis sous contrainte

Un écran lisible qui refuse une saisie avec des gants est un écran incomplet. Le matériel topographique travaille avec des gants de manutention, des gants anti-coupure, des doigts humides et parfois un stylet.

La couche tactile doit distinguer une pression volontaire d’une goutte d’eau, sans déclencher une succession de sélections parasites. La compatibilité « gants et doigts mouillés » annoncée sur certains collecteurs répond à ce besoin, mais elle ne renseigne pas sur la finesse du contrôle tactile. Sur une application d’implantation, un décalage de quelques millimètres sur l’écran peut suffire à sélectionner le mauvais objet ou à ouvrir le mauvais menu.

La protection mécanique reste indissociable de l’affichage. Gorilla Glass 3, indice IP67 ou IP68 et conformité MIL-STD-810G ou MIL-STD-810H ne garantissent pas la lisibilité. Ils garantissent que l’écran a davantage de chances de rester fonctionnel après les chocs, les vibrations, la poussière et l’eau. Ce sont des paramètres distincts. Il faut les traiter séparément.

Une certification IP68 protège l’appareil contre l’environnement. Elle ne protège pas l’opérateur contre un écran illisible.

Transmissif ou transflectif: l’autonomie ne se déduit pas d’un mot

Les écrans LCD transmissifs utilisent principalement un rétroéclairage. Plus la lumière ambiante augmente, plus ce rétroéclairage doit fournir d’énergie pour conserver une image lisible. C’est l’architecture habituelle des tablettes et contrôleurs modernes à haute luminance.

Les dalles transflectives combinent une transmission lumineuse issue du rétroéclairage et une réflexion de la lumière ambiante. En forte luminosité, elles peuvent exploiter le soleil au lieu de le combattre entièrement. Leur intérêt est réel pour les appareils conçus autour de cette technologie.

Mais le terme « transflectif » ne signifie pas automatiquement autonomie supérieure. La couche réfléchissante réduit aussi la transmissivité globale de la dalle. Lorsque le rétroéclairage est activé à forte puissance, la consommation peut être plus élevée que celle d’un écran transmissif à puissance comparable, selon l’architecture choisie par le fabricant.

Il faut donc raisonner par scénario d’usage.

1. Travail prolongé en extérieur très lumineux. Une dalle transflective peut tirer parti de la lumière ambiante et maintenir une lecture solide avec un rétroéclairage moins sollicité dans certaines conditions. L’efficacité dépend de l’implémentation réelle.

2. Alternance intérieur, véhicule et terrain. Une dalle transmissive haute luminosité offre souvent un rendu plus homogène et plus confortable dans les conditions mixtes. La régulation automatique de luminance devient alors déterminante.

3. Consultation de cartes, photographies et orthophotos. La restitution des couleurs et des nuances doit être testée sur les données métier, pas sur une image promotionnelle. La lecture d’un réseau sur fond orthophoto impose un contraste plus exigeant qu’un simple formulaire.

4. Mission longue sans alimentation. La batterie ne se dimensionne pas seulement sur la capacité annoncée. Il faut intégrer le GNSS intégré ou connecté, le Bluetooth, le modem, la luminosité forcée, l’enregistrement de données et la température. Un écran réglé à 100 % sous soleil direct est une charge continue.

L’autonomie batteries terrain se dégrade aussi lorsque l’appareil chauffe. Sur une tablette noire laissée sur un trépied, un capot de véhicule ou une caisse de matériel, la température de surface monte vite. Le système peut réduire la luminosité pour se protéger. C’est un point rarement visible sur une fiche technique, mais immédiatement pénalisant sur le terrain: l’écran annoncé à 1 000 nits n’affiche plus nécessairement cette valeur après une exposition thermique prolongée.

Une batterie amovible ou remplaçable est alors plus utile qu’une promesse générique d’autonomie. Pour une mission de huit heures, la continuité de service se prépare avec une seconde batterie, une stratégie de veille et une luminosité réglée au niveau minimal réellement exploitable.

Les équipements professionnels se distinguent par leur cohérence, pas par une seule valeur

Une tablette durcie lisibilité extérieur doit être évaluée comme un ensemble mécanique et optique. L’écran ne travaille jamais seul. Il interagit avec le boîtier, la batterie, le support de canne, le logiciel de collecte et les conditions atmosphériques.

Les configurations les plus cohérentes pour la topographie réunissent plusieurs éléments:

• une luminance nominale d’au moins 800 à 1 000 nits pour les missions régulières en exposition directe;
• un collage optique, afin de limiter les réflexions entre la dalle et le verre frontal;
• un traitement antireflet qui ne dégrade pas excessivement la netteté ou le tactile;
• une dalle compatible avec les gants et l’humidité, contrôlée sur l’application métier;
• un indice IP67 ou IP68 adapté au niveau réel d’exposition à la poussière et à l’eau;
• une résistance documentée aux chocs, vibrations et températures via une référence MIL-STD-810G ou MIL-STD-810H;
• une fixation rigide, sans vibration excessive sur la canne GNSS ni rotation parasite de l’écran;
• une gestion de batterie compatible avec la luminosité maximale et les transmissions actives.

La fixation est souvent négligée. Un bon écran perd son intérêt s’il oscille sur un support mal serré, s’il impose une rotation constante pour éviter les reflets ou s’il place la dalle dans une position qui masque la vue sur la bulle et la canne. L’ergonomie matériel topographie relève aussi de cette géométrie: angle de lecture, accès aux touches physiques, centrage forcé, poids du terminal et équilibre de l’ensemble récepteur-contrôleur.

Les écrans de 1 000 à 1 500 nits ont une place nette sur les opérations suivantes: implantation sous forte exposition, levé de voirie, contrôle de réseaux, relevé portuaire, navigation hydrographique, collecte SIG longue durée et consultation de plans complexes sans possibilité de créer de l’ombre.

À l’inverse, un collecteur compact autour de 500 nits reste rationnel pour des interventions brèves, des usages majoritairement mixtes ou une équipe qui privilégie la mobilité et le poids réduit. Il faut simplement cesser de lui attribuer une capacité de lecture qu’il n’a pas en soleil direct.

Le verdict est binaire. Pour un écran lisible plein soleil topographie, 200 à 450 nits sont hors sujet. Environ 500 nits peuvent suffire dans un usage contrôlé, mais ne constituent pas une garantie. À partir de 800 nits, avec collage optique et surface correctement traitée, le terminal entre dans une zone de travail crédible. Entre 1 000 et 1 500 nits, il devient un outil conçu pour rester exploitable quand l’environnement lumineux ne laisse aucune marge.
