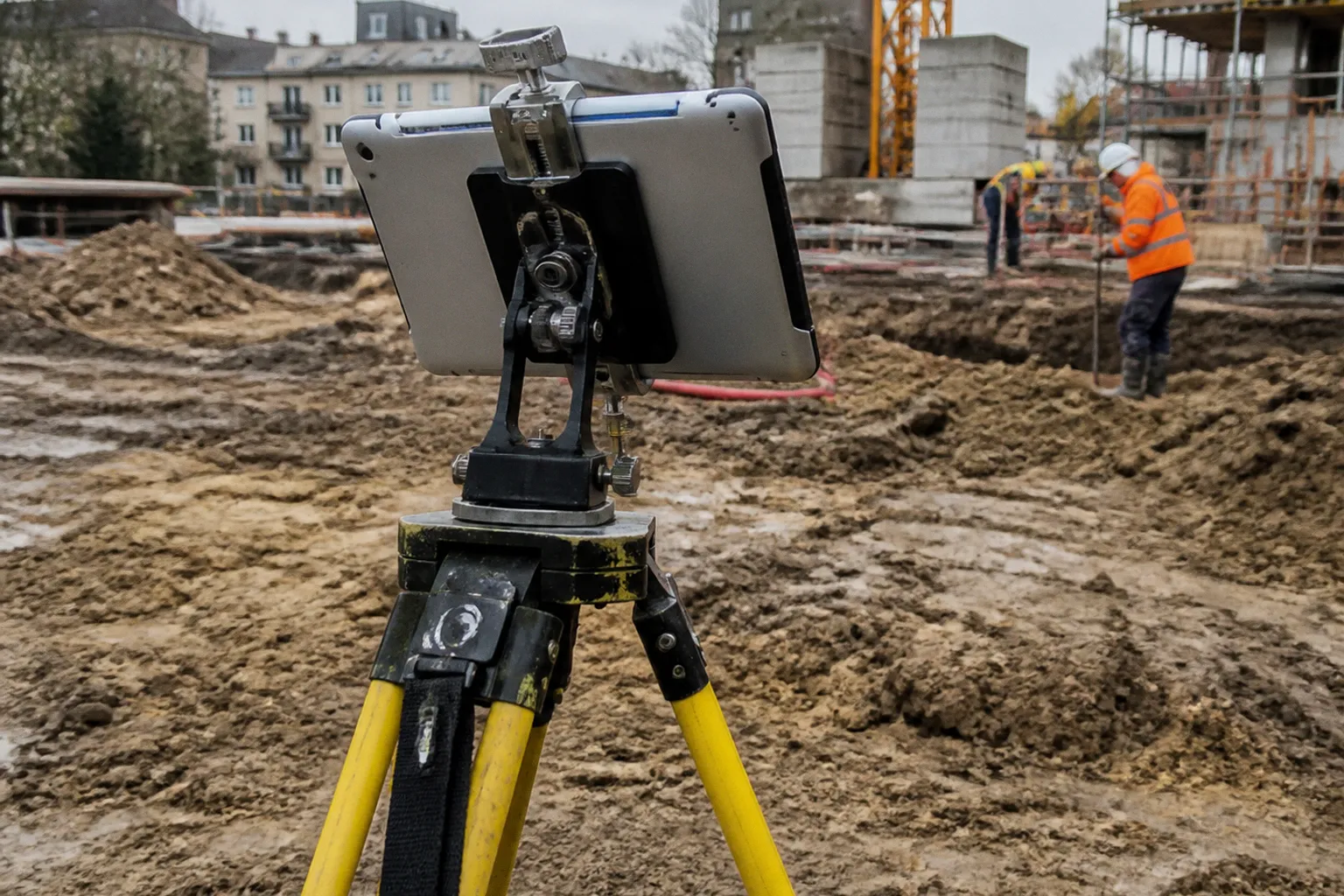

Fixation tablette sur trépied : solutions pour le terrain

Fixation tablette sur trépied: solutions pour le terrain

Mais dès qu’elle doit être utilisée sur un trépied, la question n’est plus seulement celle de la compatibilité avec l’écran ou le système d’exploitation. Le support devient une pièce de l’architecture de terrain: il doit porter la tablette, conserver son orientation, absorber les manipulations et ne pas introduire de mouvement parasite dans le flux de mesure.

Le choix d’une fixation tablette durcie sur trépied topographique se joue donc à l’intersection de quatre contraintes: les dimensions réelles du terminal, sa masse avec accessoires, l’interface mécanique du trépied et le scénario d’utilisation. Un support annoncé pour une tablette de 7 à 13 pouces, ou capable de porter 1 kg, ne convient pas automatiquement à une tablette de topographie de 10,1 pouces équipée d’une coque renforcée, d’une batterie additionnelle ou d’un câble GNSS.

Les impératifs mécaniques: poids et dimensions des tablettes durcies

La première erreur consiste à choisir le support à partir de la diagonale de l’écran. Cette donnée est utile pour filtrer les produits, mais elle ne décrit ni l’encombrement réel ni la charge appliquée au système. Deux tablettes de 10,1 pouces peuvent présenter des longueurs, des épaisseurs et des répartitions de masse très différentes.

Dans les usages de terrain, une tablette durcie de grand format peut peser entre 1,1 et 1,76 kg selon le modèle. Une Leica CC200 est citée autour de 1,3 kg, tandis qu’une Juniper Mesa Pro atteint environ 1,76 kg. Ces valeurs concernent déjà des équipements conçus pour la collecte de données géographiques; elles peuvent augmenter avec une coque, une dragonne, un stylet attaché ou un câble de communication.

Un support limité à 1 kg ne doit donc pas être considéré comme une solution générique pour la topographie. Cette limite peut convenir à une tablette légère utilisée sans accessoire, mais elle devient insuffisante dès que la masse et le bras de levier augmentent. Une tablette installée en porte-à-faux ne sollicite pas le support comme une charge simplement posée à la verticale: chaque manipulation de l’écran crée un moment mécanique sur la rotule, le bras ou le point de fixation.

La masse n’est pas le seul paramètre

La compatibilité dimensionnelle doit être lue à plusieurs niveaux:

• Longueur et largeur: elles déterminent si les mâchoires du support atteignent réellement les zones prévues sans masquer les boutons ou les connecteurs.
• Épaisseur avec coque: une tablette nue peut entrer dans les mâchoires alors que le même terminal protégé devient impossible à verrouiller.
• Position du centre de gravité: un terminal lourd en partie haute augmente le couple exercé sur l’articulation.
• Répartition des points de serrage: des appuis trop proches du bord peuvent maintenir la tablette sans empêcher sa torsion.
• Accès aux interfaces: les ports USB, les connecteurs d’antenne, la recharge et les boutons doivent rester utilisables sans déposer le terminal.
• Masse des accessoires: câble, batterie externe, support de stylet ou lecteur complémentaire peuvent déplacer le centre de gravité.

Le support universel ArduSimple destiné à un poteau d’arpentage accepte des tablettes dont la longueur se situe entre 19 et 26 cm. Il utilise des coussinets en caoutchouc pour limiter le glissement et un bras métallique réglable sans outil. La rotation est annoncée comme possible dans n’importe quelle position. Cette souplesse constitue un avantage pour adapter rapidement le dispositif, mais elle ne dispense pas de confronter la masse réelle de la tablette à la rigidité du montage.

Une plage dimensionnelle décrit l’ouverture du support; elle ne garantit ni la stabilité de la tablette ni sa compatibilité avec les vibrations d’un chantier.

Cette distinction est essentielle dans une chaîne de collecte. Une tablette peut être correctement maintenue tout en produisant une expérience médiocre: écran qui bouge lors de la saisie, orientation qui dérive, bras qui se desserre après plusieurs rotations ou accès aux connecteurs rendu impraticable. La compatibilité physique n’est que la première couche du problème.

Canne GNSS et trépied topographique: deux architectures différentes

Les termes « support de terrain », « support de canne » et « support de trépied » sont parfois employés comme s’ils désignaient une même famille d’accessoires. Leur logique mécanique n’est pourtant pas identique.

Un support tablette pour canne de levé accompagne généralement un opérateur qui se déplace avec une canne GNSS. La tablette est placée à proximité de la poignée ou sur un bras déporté afin de permettre la consultation et la saisie pendant la progression. Le système doit rester compact, supporter les changements de direction et tolérer les mouvements du porteur.

Une fixation sur trépied répond à un autre usage. Le trépied crée une station plus stable, utilisée pour consulter un contrôleur, piloter un instrument, surveiller une acquisition ou préparer une séquence de mesure. La tablette peut rester en place plus longtemps, mais elle devient aussi plus sensible aux vibrations transmises par la structure et aux efforts exercés lorsqu’un opérateur touche l’écran.

Le catalogue Leica illustre clairement cette séparation. Le GHT63 sert à attacher certains supports de contrôleur à une canne télescopique. Le GHT70, référencé 845832, est conçu pour fixer sur un trépied les contrôleurs CS10, CS15, CS20 ou CS35, avec leur support dédié. Une fixation prévue pour une canne ne doit donc pas être assimilée automatiquement à une fixation sur trépied.

Trois scénarios à ne pas confondre

La différence concerne aussi le flux de données. Sur une canne GNSS, la tablette suit le récepteur et l’application affiche souvent des coordonnées, une carte, un état de correction ou des attributs à saisir. Sur un trépied, elle peut jouer le rôle d’interface de commande pour une station totale robotisée, un récepteur GNSS fixe ou un scanner. Les exigences d’ergonomie et de câblage ne sont pas interchangeables.

Un système monté sur canne peut être idéal pour une collecte ponctuelle de points, mais inadéquat pour une longue séquence de commande instrumentale. À l’inverse, un support très rigide prévu pour un trépied peut devenir encombrant dès que l’opérateur doit se déplacer entre plusieurs stations.

Support dédié ou fixation universelle: la question de l’interopérabilité

Le choix entre adaptateur universel et solution dédiée ressemble à un arbitrage entre flexibilité et maîtrise de l’interface. En réalité, il concerne surtout le niveau d’interopérabilité recherché dans le parc matériel.

Les solutions dédiées

Un support dédié est conçu autour d’un contrôleur, d’une coque ou d’une famille d’équipements identifiée. Son intérêt ne tient pas uniquement à la forme des mâchoires. La géométrie, les points d’appui, le verrouillage et parfois la distribution des câbles sont déterminés en fonction du terminal.

Cette approche réduit le nombre de variables dans l’installation. Le technicien sait quel contrôleur entre dans le support, dans quelle orientation il se verrouille et comment l’ensemble se raccorde au trépied ou à l’accessoire prévu. Elle facilite également la standardisation lorsque plusieurs équipes utilisent le même matériel topographique.

Son revers est la dépendance au modèle. Si le parc évolue vers une autre tablette, le support peut perdre une partie de sa valeur opérationnelle. La logique est comparable à celle d’un schéma de base de données fortement spécialisé: les performances et la cohérence sont bonnes dans le périmètre prévu, mais l’extension à un nouvel objet demande une adaptation.

Le support Leica GHT70 relève de cette logique. Il est destiné à des contrôleurs CS10, CS15, CS20 ou CS35 et suppose l’utilisation de leur support dédié. Il constitue une solution cohérente pour un environnement Leica correspondant, pas une preuve de compatibilité générale avec toutes les tablettes durcies.

Les solutions universelles

Une fixation universelle tablette terrain apporte davantage de latitude lorsque plusieurs dimensions ou plusieurs marques coexistent. Les coussinets, mâchoires réglables et bras articulés permettent de reconfigurer l’installation sans changer tout le système.

Cette flexibilité est utile dans un parc hétérogène, mais elle déplace la complexité vers la validation. Il faut alors vérifier la tenue de chaque combinaison:

1. tablette nue;

2. tablette avec coque;

3. tablette avec câble raccordé;

4. tablette orientée en portrait;

5. tablette orientée en paysage;

6. tablette soumise aux manipulations prévues sur le terrain.

Le support The Joy Factory, par exemple, peut être installé sur des trépieds d’appareil photo ou des pieds de microphone. Il pèse 0,45 kg, utilise des articulations sphériques avec rotation à 360 degrés et annonce une capacité supérieure à 4 kg. La tablette est fixée au moyen d’un module adhésif 3M. Ces caractéristiques décrivent une grande capacité et une forte liberté d’orientation, mais elles ne suffisent pas à établir l’aptitude du support aux vibrations d’un chantier topographique.

De la même manière, un support de pied annoncé pour les tablettes de 7 à 13 pouces peut être pertinent dans un environnement stationnaire sans être adapté à une utilisation géodésique mobile. Le modèle Durable Tablet Holder Floor annonce une charge maximale de 1 kg, une rotation à 360 degrés, une utilisation en portrait ou paysage et un réglage de l’angle de lecture de 0 à 88 degrés. Pour une tablette durcie de topographie dépassant 1 kg, la limite est immédiatement structurante.

Le bras articulé: confort ou source de mouvement?

Le bras articulé pour collecteur de données est souvent choisi pour améliorer la lecture. Il permet de placer l’écran dans l’axe du regard, de compenser une implantation latérale et de passer du mode portrait au mode paysage. Mais chaque articulation ajoute une interface mécanique, donc un degré de liberté supplémentaire.

Dans un flux de saisie, cette liberté est utile tant que le verrouillage reste supérieur aux efforts exercés par l’opérateur. Un écran tactile sollicité avec un stylet ou un doigt reçoit une force latérale. Si le bras est long, cette force se transforme en déplacement visible à l’écran. La longueur du bras agit comme un multiplicateur du mouvement: plus le terminal est éloigné du point de fixation, plus la rigidité globale devient déterminante.

Un bras court, correctement serré, peut fournir une ergonomie supérieure à celle d’un support fixe mal positionné. Un bras long et très mobile peut, à l’inverse, dégrader la saisie et la lecture des mesures. Le bon choix dépend donc du compromis entre amplitude de réglage et stabilité, pas du nombre d’articulations annoncé.

Stabilité et ergonomie: le support fait partie du flux de mesure

Une tablette sur trépied n’est pas un simple écran déporté. Elle agit sur la manière dont l’opérateur consulte les données, déclenche une commande, saisit un attribut ou vérifie une géométrie. Si le terminal se déplace à chaque interaction, l’utilisateur compense en ralentissant ses gestes, en tenant la tablette d’une main ou en se rapprochant de l’instrument. La perte de productivité ne vient alors pas du logiciel, mais de l’interface physique qui le relie au terrain.

L’ergonomie doit être évaluée à partir du cycle réel de travail:

• l’opérateur lit-il une carte pendant plusieurs minutes ou saisit-il seulement quelques attributs?
• le terminal doit-il rester visible pendant une visée?
• le support est-il déplacé entre chaque point ou installé pour toute la station?
• les commandes sont-elles effectuées au doigt, au stylet ou avec des gants?
• la tablette est-elle utilisée en plein soleil, sous une pluie légère ou dans une zone froide?
• l’utilisateur doit-il retirer le terminal pour le porter ou le ranger?

Une solution GNSS Stonex associe par exemple une tablette Android durcie de 8 pouces, une protection IP67, une plage d’utilisation annoncée de -40 °C à +65 °C, une autonomie annoncée de 10 heures, un trépied aluminium de 1,64 m et un support de fixation de tablette pour canne. L’intérêt de cet ensemble tient à son intégration: la tablette, le support et le reste de l’équipement sont pensés comme une chaîne opérationnelle.

Il ne faut cependant pas transformer ces caractéristiques en promesse générale. Une autonomie de 10 heures dépend du modèle, de la luminosité, de la connectivité, de la température et du scénario logiciel. De même, un indice IP67 décrit une protection contre certaines conditions d’immersion et de poussière selon le protocole applicable; il ne constitue pas une garantie générale contre les chocs, les chutes, les vibrations ou les contraintes exercées par un support.

La stabilité à l’usage

La stabilité ne se résume pas à la capacité de charge statique. Elle dépend aussi de la façon dont le terminal est manipulé:

• une rotation fréquente peut desserrer une articulation;
• un câble tendu peut transmettre une force au bord de la tablette;
• une saisie avec gants peut nécessiter une pression supérieure;
• une tablette fixée trop haut peut déplacer le centre de gravité du trépied;
• une installation sur sol meuble peut amplifier les mouvements du support;
• une articulation sphérique peut offrir une orientation précise, mais demander un serrage plus régulier.

La charge maximale annoncée par un fabricant doit donc être lue comme une limite de référence, pas comme une validation de tous les scénarios. Un support de bureau ou de pied de microphone qui annonce une capacité supérieure à 4 kg n’est pas automatiquement qualifié pour un chantier topographique soumis aux vibrations et aux manipulations répétées.

La meilleure fixation n’est pas celle qui offre le plus de rotations, mais celle qui conserve sa géométrie pendant toute la séquence de travail.

Cette approche conduit à tester la chaîne complète plutôt que l’accessoire isolé. La tablette doit être installée avec sa coque et ses câbles, puis manipulée dans les orientations réellement utilisées. Le test doit inclure les actions qui provoquent habituellement les défauts: appui sur l’écran, rotation du terminal, changement de portrait à paysage, connexion d’un câble et déplacement du trépied.

Compatibilité technique: filetages, interfaces et normes de montage

La dernière couche du problème concerne l’interface entre le support et le trépied. La présence d’un pas de vis ne suffit pas à établir la compatibilité mécanique de l’ensemble. Il faut identifier le filetage, la géométrie de l’adaptateur, la surface d’appui et la manière dont la charge est transmise au trépied.

Le filetage de 5/8 pouce est mentionné par Leica pour une base destinée à installer une canne télescopique sur un trépied. Cette information est exploitable pour l’accessoire concerné, mais elle ne permet pas de généraliser à toutes les solutions universelles. Chaque combinaison doit être vérifiée modèle par modèle.

La norme ISO 12858-2:2020 spécifie les principales exigences applicables aux trépieds télescopiques pour instruments topographiques ainsi que la liaison entre l’instrument et le trépied. Elle couvre notamment les niveaux, théodolites, tachéomètres, équipements GPS, instruments de mesure électronique des distances, cibles, réflecteurs et antennes.

Cette norme concerne l’architecture des trépieds et leur liaison avec les instruments visés par son périmètre. Elle ne transforme pas un support universel de tablette en accessoire topographique normalisé. Une fixation qui utilise le même type de filetage peut être mécaniquement raccordable sans répondre pour autant aux exigences d’un dispositif instrumenté ou d’une utilisation de précision.

Une méthode de validation en cinq couches

Pour éviter les incompatibilités tardives, la sélection peut être structurée comme une série de requêtes successives dans le modèle matériel:

1. Identifier le terminal réel

Relever ses dimensions, son poids et son épaisseur avec la coque utilisée sur le terrain. La fiche technique du terminal nu ne suffit pas si la configuration opérationnelle comprend des protections ou des accessoires.

2. Décrire le scénario d’usage

Distinguer la fixation sur canne, la station sur trépied et le pilotage d’un instrument. Le même support ne répond pas aux mêmes contraintes selon que la tablette accompagne un opérateur en déplacement ou reste en place pendant une acquisition.

3. Vérifier le chemin de charge

Examiner les mâchoires, le bras, la rotule, l’adaptateur et le trépied comme une seule chaîne. La faiblesse peut se situer à n’importe quel niveau, y compris dans une articulation qui paraît secondaire.

4. Contrôler les interfaces et les câbles

Vérifier le filetage, l’orientation de la fixation, l’accès aux ports et le rayon de courbure des câbles. Un montage qui force sur un connecteur peut provoquer des déconnexions et perturber le flux de données.

5. Tester la configuration complète

Installer la tablette avec ses accessoires, puis reproduire les gestes de saisie, les rotations et les déplacements prévus. La validation doit porter sur la stabilité observée, pas uniquement sur les dimensions annoncées.

Cette méthode permet également de documenter les variantes. Dans un parc multi-marques, le modèle relationnel le plus robuste consiste à enregistrer séparément les terminaux, les coques, les supports, les adaptateurs et les trépieds, puis à déclarer les compatibilités testées. Une nouvelle tablette ne doit pas être marquée « compatible » parce qu’elle entre dans un support; elle doit être associée à une combinaison vérifiée.

Organiser le parc d’accessoires de maintien

Les accessoires de maintien sont souvent achetés au fil des projets: une fixation pour une canne, un adaptateur pour un contrôleur, un bras articulé pour une tablette plus grande. Cette accumulation crée rapidement un problème de gestion. Les références se ressemblent, les capacités de charge sont confondues et les équipes réutilisent un accessoire hors de son contexte.

Une base de données simple peut éviter cette dérive. Pour chaque support, il est pertinent de conserver:

• les dimensions minimales et maximales acceptées;
• la charge annoncée;
• le poids du support lui-même;
• le type de verrouillage;
• l’orientation disponible;
• la longueur du bras ou la présence d’une rotule;
• le type de fixation côté trépied ou côté canne;
• les terminaux testés avec et sans coque;
• les contraintes d’usage identifiées;
• la date du dernier contrôle mécanique.

Cette structure améliore l’interopérabilité entre les équipes et les projets. Elle permet aussi de distinguer les compatibilités théoriques des compatibilités opérationnelles, ce qui est particulièrement utile lorsque plusieurs applications de collecte utilisent des formats ou des accessoires différents.

Topcon présente les tablettes durcies comme des contrôleurs capables de piloter des stations totales robotisées, des récepteurs GNSS et des scanners. Cette évolution réduit la dépendance à des équipements séparés, notamment aux ordinateurs robustes et aux collecteurs de données dédiés. Elle augmente en contrepartie le rôle de la fixation: lorsque le même terminal concentre plusieurs fonctions, son maintien devient un point critique du système.

Il faut donc penser le support comme une couche d’infrastructure, au même titre que la connexion sans fil, l’alimentation ou l’API qui synchronise les données. Une tablette mal positionnée peut ralentir la saisie; une tablette instable peut rendre les contrôles visuels plus difficiles; une mauvaise gestion des câbles peut interrompre la communication avec le récepteur. Le problème est systémique, même si la pièce défaillante paraît très simple.

Quelle solution retenir selon le projet?

Pour un parc homogène construit autour de contrôleurs Leica, la solution dédiée comme le GHT70 offre une logique claire: le support, le contrôleur et l’adaptateur sont sélectionnés dans le même écosystème. Cette configuration réduit les ambiguïtés et facilite la maintenance, à condition de rester dans la liste des équipements prévus.

Pour une tablette durcie utilisée avec plusieurs trépieds ou plusieurs systèmes GNSS, le support universel est plus souple. Il convient lorsque les dimensions du terminal restent dans la plage acceptée et que la charge, la rigidité et le verrouillage ont été validés avec la configuration complète. Les supports réglables entre 19 et 26 cm peuvent répondre à des besoins variés, mais cette amplitude ne remplace pas un essai sur site.

Pour une tablette légère dans un contexte de consultation ou de saisie modérée, un support orientable peut apporter un gain ergonomique réel. Les modèles offrant une rotation à 360 degrés et un réglage de l’angle facilitent la lecture en portrait comme en paysage. Leur intérêt diminue lorsque la tablette dépasse la charge admissible ou lorsque le montage doit résister à des sollicitations de chantier.

Enfin, pour un système centré sur une canne GNSS, il est préférable de partir d’une architecture conçue pour le poteau ou la canne, puis de vérifier son articulation avec le reste du matériel. Le fait qu’un accessoire puisse être fixé à un filetage de trépied ne le rend pas équivalent à une fixation sur trépied topographique.

La bonne décision n’est donc pas de chercher le support le plus universel, le plus articulé ou le plus chargé. Elle consiste à réduire les incertitudes dans le flux: terminal identifié, masse connue, interface documentée, usage défini et montage testé. Une fixation tablette durcie sur trépied topographique devient réellement fiable lorsque sa compatibilité est démontrée par la configuration de terrain, et non déduite d’une seule dimension commerciale.

Pour rationaliser un parc de matériel topographique, il faut finalement raisonner comme pour une architecture de données: chaque couche doit avoir un rôle clair, chaque interface doit être documentée et chaque relation de compatibilité doit être vérifiable. Le support n’est pas un accessoire décoratif ajouté après le choix de la tablette. C’est le composant qui relie l’interface numérique, l’instrument et le geste de l’opérateur.
