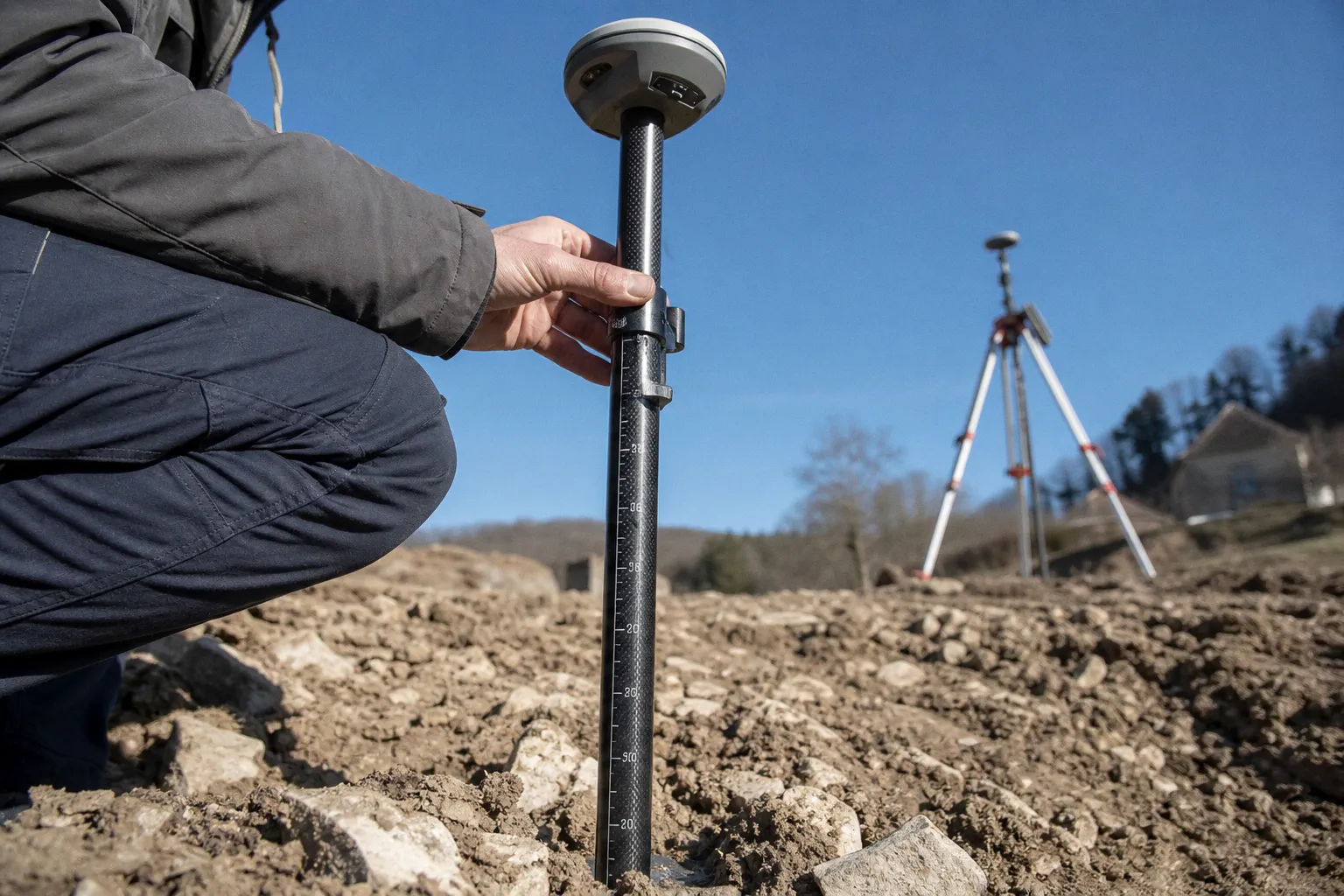

Hauteur d'antenne GNSS : la méthode pour éviter les erreurs

Hauteur d'antenne GNSS: la méthode pour éviter les erreurs

Pourtant, les altitudes stockées dans votre base de données portent un biais systématique de plusieurs centimètres, et l'indicateur « Fixed » n'a strictement rien détecté. C'est le problème d'intégrité le plus insidieux d'une chaîne de levé GNSS: une erreur d'entrée au niveau de l'antenne qui se propage de manière identique à travers toutes les couches de traitement sans jamais déclencher d'alerte.

La saisie de la hauteur d'antenne constitue, en ce sens, une transaction critique entre le terrain et votre modèle de données topographiques. Une valeur erronée, voire omise, corrompt silencieusement l'ensemble des coordonnées altimétriques associées à la session. Le récepteur ne calcule pas la position au sol, mais au centre de phase de l'antenne, désigné par l'acronyme APC (Antenna Phase Center). Le logiciel de terrain applique ensuite une transformation géométrique pour convertir cette position vers le point au sol en s'appuyant sur la hauteur saisie. Si cette saisie est fausse, la transformation propage l'erreur à un ratio de 1:1, sans atténuation ni détection automatique.

Une erreur de hauteur d'antenne se propage intégralement sur l'altitude calculée, sans modifier le statut RTK « Fixed ». La cohérence apparente de la solution ne constitue jamais une preuve de justesse.

Le centre de phase: le point invisible que le récepteur calcule réellement

À l'initialisation d'un levé, le récepteur détermine sa position en un point virtuel: le centre de phase de l'antenne. Ce point n'est physiquement accessible sur aucun boîtier, il n'est matérialisé par aucune marque, et il varie en fonction de la fréquence du signal reçu (L1, L2, L5). Le seul repère tangible est l'ARP (Antenna Reference Point), généralement situé sous l'antenne ou au niveau du filetage de fixation. La hauteur saisie indique au logiciel de terrain: « l'ARP se situe X millimètres au-dessus (ou en dessous) du point au sol, et l'APC est décalé de Y millimètres par rapport à l'ARP ».

C'est ici que la logique architecturale de la chaîne de mesure doit être comprise. Chaque requête spatiale que vous exécutez sur les données collectées — correction différentielle, conversion de géoïde, projection cartographique, jointure topologique — opère sur les coordonnées transformées depuis l'APC. La qualité de la transformation dépend donc entièrement de l'intégrité de deux paramètres: la hauteur géométrique mesurée sur le terrain, et le modèle d'étalonnage d'antenne appliqué par le récepteur.

Cette double dépendance constitue un schéma classique en ingénierie des données: la donnée finale n'est correcte que si la donnée source et la fonction de transformation sont simultanément correctes. Dans un modèle relationnel, on parlerait d'intégrité référentielle; en GNSS, on parle de cohérence géométrique. Les deux exigent la même rigueur documentaire.

L'adaptateur Quick-Release: 32 mm d'erreur systémique silencieuse

L'erreur la plus fréquente ne consiste pas à mesurer une mauvaise hauteur, mais à mesurer une hauteur qui ignore un accessoire. L'adaptateur à dégagement rapide — cette petite pièce moletée qui relie l'antenne à la canne ou à l'embase — possède une épaisseur physique réelle d'environ 32 mm, soit approximativement 1,25 pouce. Elle figure rarement dans le réflexe opérationnel de l'opérateur.

Or, lorsque l'opérateur mesure la hauteur de l'antenne depuis le sol jusqu'à la base du boîtier récepteur, cette épaisseur de 32 mm se trouve intégralement occultée. Le résultat: un décalage vertical constant de 32 mm sur tous les points de la session, qui se distribue selon la topographie relevée. Dans un levé urbain dense avec un gradient altimétrique marqué, ce biais peut générer plusieurs centimètres d'erreur cumulée sur des profils en long.

Le réflexe architectural à adopter est identique à celui des clés primaires dans une base de données: ne jamais faire confiance à une valeur par défaut. Il s'agit donc de documenter explicitement la présence ou l'absence d'un adaptateur dans les métadonnées de session, et de configurer votre modèle de collecte pour forcer cette saisie avant chaque point. Certains logiciels de terrain proposent une détection automatique de l'adaptateur via puce NFC — cette fonctionnalité doit être activée et non contournée.

Conversion de la hauteur oblique: méthodologie et calculs

Deux modes de mesure coexistent en pratique: la hauteur verticale (directement du point au sol à l'ARP) et la hauteur oblique (mesure inclinée jusqu'à un bord défini du boîtier récepteur). Le second mode est souvent privilégié car il est plus stable sur terrain incliné et évite les erreurs de verticalité de la canne. Il impose toutefois une conversion géométrique.

La conversion mobilise deux paramètres: le rayon de l'antenne au point de mesure et le décalage vertical entre ce point et l'ARP. Ces valeurs sont fournies par le constructeur de l'antenne. Le logiciel de terrain exécute la conversion via un module de calcul dédié, mais uniquement si l'opérateur a correctement sélectionné le mode « hauteur oblique » et renseigné les paramètres de référence.

Pour les levés géodésiques de haute précision sur trépied, le protocole recommandé consiste à effectuer trois mesures obliques réparties uniformément autour du périmètre de l'antenne — par exemple à 0°, 120° et 240° — puis à en calculer la moyenne. Cette approche moyenne les asymétries résiduelles de l'antenne et réduit l'impact d'une erreur de mesure ponctuelle. La valeur moyenne est ensuite convertie en hauteur verticale par le logiciel.

Comparaison des modes de mesure

Du pivot de base aux rovers: la logique de cascade réseau

Dans l'architecture d'un réseau RTK, la station de base (pivot) joue le rôle de nœud maître: ses coordonnées corrigées servent de référence pour tous les récepteurs mobiles (rovers) qui s'y connectent durant la session. Une erreur de hauteur d'antenne au niveau du pivot se propage donc intégralement à tous les rovers qui en dépendent. C'est la même logique qu'une table source corrompue dans un modèle relationnel: chaque requête qui la rejoint hérite du biais.

La conséquence concrète: si votre base est installée avec une erreur de hauteur de 15 mm due à un adaptateur mal configuré, chaque point mesuré par chaque rover pendant toute la durée de la session sera décalé de 15 mm en altitude. Multipliez cela par une journée de levé avec dix opérateurs, et vous obtenez une discordance cohérente, indétectable, multi-postes, que seul un contrôle rigoureux sur un point connu révélera.

L'architecture de contrôle à mettre en place est double. D'une part, un contrôle d'initialisation sur un point de coordonnées connues avant le démarrage du levé — l'équivalent d'une requête de validation de référentiel, en termes de base de données. D'autre part, une réoccupation périodique d'un point de contrôle toutes les deux heures, afin de détecter une dérive qui aurait pu survenir entre-temps. Si l'écart dépasse le seuil de tolérance documenté du projet, l'ensemble de la session devient suspect.

PCO et PCV: la couche d'étalonnage au-delà de la mesure physique

La hauteur géométrique saisie sur le terrain décrit uniquement la position de l'ARP par rapport au sol. La transformation réelle de l'ARP vers l'APC mobilise deux paramètres d'étalonnage de l'antenne: le PCO (Phase Center Offset) et le PCV (Phase Center Variation). Le PCO correspond au décalage moyen en millimètres entre l'ARP et l'APC. Le PCV décrit les variations millimétriques de ce décalage en fonction de l'élévation et de l'azimut du satellite.

Ces paramètres dépendent de la fréquence du signal — ils ne sont pas identiques en L1, L2 et L5. C'est pourquoi un étalonnage d'antenne doit être associé à un modèle spécifique et à une plage de fréquences précise. Le format standardisé pour ces étalonnages est l'ANTEX (ANTenna EXchange format). Les fichiers de référence sont maintenus par l'IGS (igs20.atx) à l'échelle mondiale et par le NGS (ngs20.atx) pour l'Amérique du Nord.

En contexte multi-constellation (GPS, GLONASS, Galileo, BeiDou), le récepteur sélectionne automatiquement les valeurs d'étalonnage appropriées si le fichier ANTEX correspondant à votre modèle d'antenne est présent dans le firmware. Si ce fichier est absent ou obsolète, le récepteur bascule sur des valeurs par défaut, ce qui introduit un biais systématique pouvant atteindre plusieurs millimètres, voire un centimètre selon la géométrie satellite.

L'oubli de l'adaptateur à dégagement rapide introduit une erreur verticale systématique d'environ 32 mm — constante, silencieuse, identique sur tous les points de la session.

Architecture de contrôle: trois verrous systématiques

Pour transformer ces risques en données maîtrisées, l'architecture logicielle de la session GNSS doit comporter trois verrous systématiques, indépendamment du matériel utilisé.

Le premier verrou est la capture explicite des métadonnées d'antenne dans le modèle de données du projet: modèle d'antenne, numéro de série, présence d'adaptateur, méthode de mesure (verticale ou oblique), valeur saisie, opérateur, horodatage. Sans cette couche de traçabilité, toute analyse a posteriori des écarts devient impossible — exactement comme une base de données sans journal d'audit empêche tout diagnostic rétrospectif.

Le deuxième verrou est le contrôle de cohérence avant chaque session: occupation d'un point de calage de coordonnées connues, avec un seuil de tolérance documenté (typiquement 2 à 3 fois la précision intrinsèque de la méthode). Un écart supérieur déclenche un blocage de la session jusqu'à diagnostic complet de la chaîne de mesure.

Le troisième verrou est la vérification croisée du fichier ANTEX utilisé par le firmware du récepteur: version, modèle d'antenne, plage de fréquences couverte, date de publication. Cette vérification doit être effectuée à chaque mise à jour du firmware, car les fichiers d'étalonnage évoluent et un firmware récent sans fichier ANTEX correspondant dégrade silencieusement la qualité des coordonnées.

Conclusion

La hauteur d'antenne n'est pas un détail opérationnel. C'est le premier maillon de la chaîne de transformation qui conduit du signal brut aux coordonnées exploitables. Tout ce qui suit — correction différentielle, conversion vers le géoïde, projection plane, intégration dans un SIG, exploitation topologique — repose sur l'intégrité de cette saisie initiale. Un statut « Fixed » rassure l'opérateur mais ne valide rien: la justesse d'une mesure GNSS dépend de la qualité de ses métadonnées, pas de la convergence de son algorithme de résolution.

En adoptant pour cette saisie la même rigueur que pour une clé primaire dans un modèle relationnel — saisie explicite, documentation systématique, contrôle d'intégrité à chaque session, traçabilité des fichiers d'étalonnage — vous transformez un point de défaillance silencieux en une donnée certifiée. La fiabilité de l'ensemble du flux de travail topographique en dépend, bien au-delà du simple confort opérationnel.
