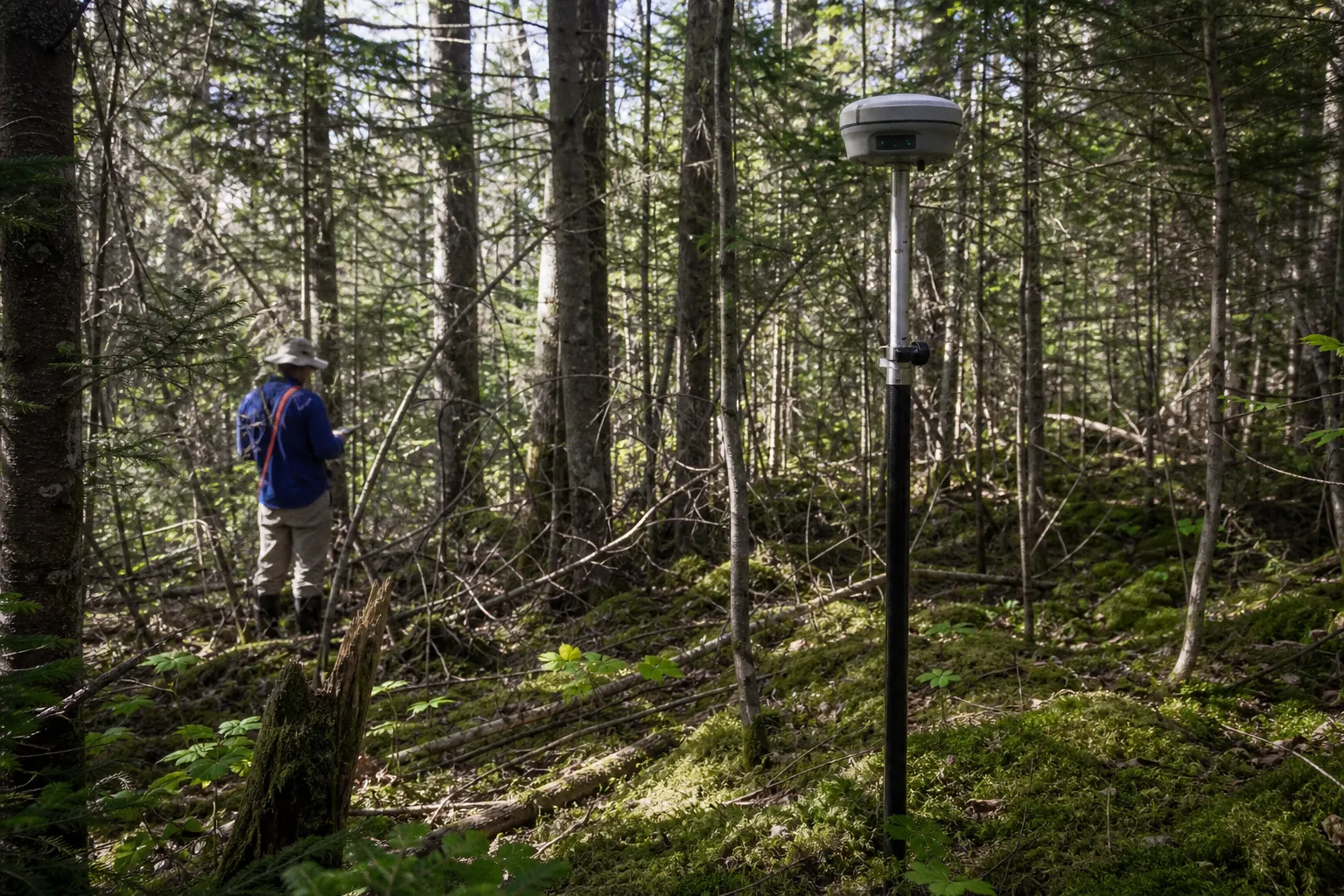

Positionnement RTK sous forêt dense : les défis réels

Positionnement RTK sous forêt dense: les défis réels

Une solution affichée « FIX » peut rester décalée de plusieurs décimètres, voire davantage, si l’antenne mobile travaille dans un volume où les signaux sont atténués, réfléchis et intermittents.

En ciel ouvert, un récepteur GNSS topographique correctement configuré peut produire des coordonnées centimétriques. Sous couvert, cette référence ne vaut plus. Une synthèse scientifique donne un ordre de grandeur sans ambiguïté: environ 5 cm en ciel ouvert contre 1 m sous couvert pour du RTK de classe topographique. Ce n’est pas une dérive marginale. C’est un changement de régime de mesure.

Dans une étude réalisée sous forêt, l’erreur horizontale médiane observée en RTK atteint 0,878 m, avec un maximum de 4,011 m. Le RTK reste meilleur que le DGNSS dans cet environnement. Mais il ne devient pas, par principe, un outil de délimitation fiable.

Sous forêt dense, le problème n’est pas seulement de recevoir moins de satellites. Le problème est de fixer des ambiguïtés sur des mesures déjà biaisées.

Le couvert forestier déforme le signal avant même le calcul RTK

Le GNSS ne mesure pas directement une position. Il mesure des temps de propagation et des phases de porteuse entre une antenne et plusieurs satellites. Le calcul RTK compare ces observations avec une base ou un réseau de corrections, puis tente de résoudre des ambiguïtés entières. C’est ce dernier point qui autorise le passage théorique de la métrie au centimètre.

Sous forêt dense, chaque maillon se dégrade.

Le feuillage atténue le signal. Les branches, les troncs et les surfaces humides le réfléchissent. L’antenne ne reçoit plus seulement un signal direct: elle reçoit aussi des répliques retardées. C’est le multipath, ou multitrajet. La phase reçue est alors contaminée par une interférence locale que la correction RTCM ne connaît pas.

Le réseau peut transmettre une correction parfaite. La liaison NTRIP peut être stable. La base de référence peut être à proximité. Aucun de ces éléments ne corrige un écho créé à 30 cm, 2 m ou 10 m de l’antenne mobile.

La situation empire avec:

• un peuplement haut et fermé, qui masque une grande partie du ciel;
• des feuillages humides, plus pénalisants pour le rapport signal/bruit;
• un sous-bois dense, qui ajoute des réflecteurs à faible distance;
• un relief encaissé, qui cumule masque topographique et masque végétal;
• une antenne tenue près du corps, d’un véhicule, d’une clôture ou d’un tronc;
• une mesure en mouvement, où les pertes de verrouillage et glissements de cycle se multiplient.

Les récepteurs récents suivent davantage de constellations et davantage de fréquences. GPS, Galileo, GLONASS et BeiDou augmentent le nombre d’observables disponibles. Le bi-fréquence ou le multi-fréquence améliorent la robustesse de la modélisation ionosphérique et la vitesse de résolution. Cela augmente la disponibilité. Cela ne rend pas le couvert transparent.

Un récepteur multi-constellation peut conserver huit, douze ou quinze satellites utilisables là où un monofréquence en conserve trop peu. Mais si ces satellites sont concentrés dans une portion réduite du ciel, la géométrie reste faible. Et si plusieurs signaux arrivent par réflexions, leur nombre ne neutralise pas leur biais.

Le statut FIX ne valide pas une coordonnée

Le contrôleur affiche généralement quatre états: autonome, différentiel, flottant et fixe. Cette hiérarchie est utile. Elle n’est pas une hiérarchie absolue de l’exactitude.

Une solution RTK fixe signifie que le moteur de calcul a retenu une résolution entière des ambiguïtés de phase selon ses critères statistiques. Il ne signifie pas que l’environnement de l’antenne est exempt de multitrajets. Il ne signifie pas que le point mesuré correspond à sa référence géodésique avec une erreur de 10 ou 20 mm.

C’est le piège classique de la stabilité de la solution fixe RTK sous arbres: le statut se fige, la précision interne paraît basse, les coordonnées semblent stables pendant quelques secondes. Pourtant, le biais local peut être constant sur cette courte durée. Le récepteur répète alors proprement une mauvaise mesure.

Les lignes directrices géodésiques signalent explicitement ce risque: le multitrajet peut conduire à une mauvaise fixation des ambiguïtés, notamment sur la composante verticale. Des erreurs de hauteur dépassant 0,2 m sont possibles. L’indicateur de précision affiché ne détecte pas nécessairement ce défaut, car il représente surtout la cohérence interne du modèle calculé.

Il faut donc séparer trois notions, souvent confondues sur le terrain:

Un point peut être fixe, stable et faux. En forêt, cette combinaison n’a rien d’exceptionnel.

Un FIX est un résultat d’algorithme. Une coordonnée fiable est un résultat de contrôle.

Géométrie satellitaire: le PDOP ne suffit pas, mais il compte

Le nombre de satellites visibles n’est pas un critère suffisant. Dix satellites mal répartis peuvent fournir une géométrie moins exploitable que huit satellites distribués sur l’horizon et en hauteur. Le PDOP traduit cette géométrie: plus il est faible, plus le réseau de visées satellitaires est favorable au calcul de position.

Sous couvert, les satellites de faible élévation disparaissent souvent les premiers. Le ciel visible se réduit à quelques trouées verticales. Cette configuration pénalise particulièrement la hauteur et fragilise la résolution des ambiguïtés.

Un masque d’élévation élevé peut éliminer des signaux dégradés près de l’horizon. Mais il peut aussi retirer des satellites qui participaient à la géométrie. À l’inverse, accepter des satellites très bas augmente le risque de signaux affaiblis ou réfléchis par le relief et la végétation. Il n’existe pas de valeur universelle à copier dans le contrôleur.

Une étude sous couvert a relevé qu’un masque inférieur à 25° réduisait légèrement l’erreur horizontale RTK observée. Cette amélioration n’a pas supprimé les erreurs importantes: les écarts maximaux restaient supérieurs à 4 m. Le réglage du masque ne remplace donc pas un protocole de contrôle.

Le même constat s’applique au rapport signal/bruit. Un seuil agressif peut exclure des observations faibles. Un seuil trop permissif peut laisser entrer des signaux instables. Dans l’étude citée, ni le seuil de rapport signal/bruit ni la durée d’occupation n’ont modifié à eux seuls l’erreur horizontale RTK mesurée. Le terrain impose ses propres limites.

La bonne lecture est simple: le PDOP, le nombre de satellites, le C/N₀ et le statut FIX sont des indicateurs de décision. Aucun n’est un certificat de précision sous arbres.

Les récepteurs économiques décrochent d’abord, mais le matériel topographique ne fait pas de miracle

Les écarts entre classes de matériel deviennent visibles sous couvert. Les récepteurs GNSS monofréquence et les terminaux grand public sont les premiers à perdre le verrouillage, à accumuler les glissements de cycle ou à basculer vers des solutions dégradées.

Dans un essai cinématique sous couvert, des récepteurs monofréquence ont produit des RMSE temps réel comprises entre 4,2 et 9,3 m. Cette plage n’est pas une spécification universelle. Elle montre la vulnérabilité du positionnement temps réel lorsque le signal est faible et que l’antenne se déplace.

Un récepteur GNSS haute précision, multi-constellation et multi-fréquence apporte des leviers réels:

• davantage de signaux exploitables lors des ouvertures temporaires du couvert;
• une meilleure continuité de suivi des porteuses;
• une résolution d’ambiguïtés généralement plus robuste;
• une meilleure capacité à détecter les pertes de verrouillage;
• des antennes topographiques avec un centre de phase plus stable et une meilleure réjection de certains signaux réfléchis;
• un contrôle plus fin des constellations, masques, temps d’occupation et critères de qualité.

L’indice IP68, l’autonomie ou la robustesse mécanique restent nécessaires sur un chantier forestier. Ils ne participent pas à la précision du signal. Le centrage forcé, le niveau de la canne, la calibration de hauteur d’antenne et la stabilité de l’embase ont, eux, un effet direct sur la chaîne de mesure. Une canne mal verticalisée ajoute une erreur géométrique simple à un problème GNSS déjà complexe.

Le matériel professionnel ne supprime pas les limites des signaux GNSS sous couvert forestier. Il donne davantage d’informations pour constater qu’elles sont atteintes. C’est une différence importante.

Le temps d’occupation sert à détecter l’instabilité, pas à la nier

Rester plus longtemps sur un point est utile, mais seulement si l’occupation est exploitée comme une observation contrôlée. Attendre une minute en regardant un FIX stable ne transforme pas automatiquement une mesure biaisée en mesure juste.

Le National Geodetic Survey recommande des observations statiques plus longues pour augmenter les chances de résoudre correctement les ambiguïtés et atténuer le multitrajet. Dans une étude menée sous couvert coniférien fermé, avec des arbres de 40 à 60 m, un positionnement précis a été obtenu avec des récepteurs topographiques et des occupations d’au moins 15 minutes.

Cette durée ne doit pas être détournée en règle automatique. Elle dépend de la densité du couvert, de la dynamique des satellites, de la visibilité, du relief et de l’exigence du levé. Elle indique toutefois une réalité opérationnelle: l’occupation de quelques secondes, standard en ciel ouvert, n’a plus de valeur probante sous forêt.

Pour fiabiliser un point qui doit rester en RTK, la méthode de terrain doit imposer de la redondance:

1. Mesurer après initialisation stable. Ne pas implanter dès le retour du FIX. Laisser le récepteur suivre les porteuses et observer le comportement des indicateurs.

2. Enregistrer une première occupation prolongée. Observer les coordonnées, le PDOP, les satellites réellement utilisés, les pertes de verrouillage et la composante verticale.

3. Quitter le point, puis revenir après une évolution de la géométrie satellitaire. Une seconde mesure à quelques dizaines de minutes d’intervalle n’expose pas le calcul au même arrangement orbital.

4. Comparer les deux occupations en coordonnées locales. Un écart supérieur à la tolérance de chantier invalide le point, même si les deux solutions sont FIX.

5. Contrôler sur une référence indépendante. Un point de canevas dégagé, une borne contrôlée ou une méthode statique fournit la seule comparaison qui compte.

6. Documenter les conditions de réception. Hauteur du couvert, masque d’horizon, météo, durée, mode de correction, statut et écarts observés doivent suivre le point dans le carnet de terrain.

Cette procédure ralentit le levé. Elle évite surtout de fabriquer une couche SIG visuellement propre et géodésiquement instable.

RTCM, NTRIP et corrections réseau: une liaison saine ne corrige pas l’antenne mobile

Les flux de correction en temps réel reposent sur des standards structurés. RTCM 10403.4 encadre des services DGNSS. NTRIP version 2 organise le transport des données GNSS sur Internet. Ces mécanismes sont indispensables pour recevoir les observations de référence et produire une solution RTK opérationnelle.

Ils corrigent principalement les erreurs communes ou modélisables entre la station de référence et le mobile: orbites, horloges, une partie des effets atmosphériques, selon l’architecture du service et la distance au réseau.

Ils ne corrigent pas:

• la réflexion d’un signal sur un tronc humide à proximité immédiate;
• la coupure intermittente d’une porteuse par le mouvement des branches;
• l’effet d’un opérateur placé dans le plan de rayonnement de l’antenne;
• une mauvaise hauteur de canne ou un mauvais centrage;
• un décalage entre le point réellement visé et le point enregistré;
• une solution fixe erronée conservée trop longtemps par le moteur RTK.

Les astuces de maintien de correction RTK en forêt ont donc un périmètre limité. Une carte SIM performante, une antenne radio correctement dégagée ou un point d’accès NTRIP stable empêchent la perte de flux. Elles n’améliorent pas le rapport signal/bruit entre les satellites et la canne.

Le diagnostic doit être séquentiel. D’abord, vérifier que les corrections arrivent sans latence excessive. Ensuite, vérifier que le mobile conserve assez d’observables propres. Enfin, vérifier que les coordonnées résistent à une mesure indépendante. Confondre ces trois niveaux conduit à attribuer au réseau une erreur créée localement par le couvert.

Choisir la méthode selon l’enjeu du point

Tous les points forestiers n’ont pas la même valeur. Le relevé d’un chemin, d’une lisière approximative ou d’un inventaire environnemental ne porte pas la même exigence qu’une limite parcellaire, une emprise de travaux, un axe d’implantation ou un point de contrôle altimétrique.

Le RTK direct sous couvert reste viable pour des objets dont la tolérance est compatible avec l’incertitude observée et documentée. Il devient insuffisant dès que la décision repose sur quelques centimètres ou quelques décimètres non négociables.

Dans ce cas, plusieurs options sont plus rationnelles que l’acharnement sur une solution fixe:

• déporter le point vers une zone ouverte et réaliser une visée topographique;
• créer un cheminement avec station totale depuis des points GNSS établis en clairière;
• effectuer une occupation statique et traiter les données après observation;
• revenir lors d’une fenêtre satellitaire plus favorable;
• densifier le canevas à partir de références contrôlées hors couvert;
• utiliser un capteur inertiel pour maintenir la productivité de levé, sans lui attribuer une exactitude qu’il ne peut pas garantir seul.

L’inertiel compense temporairement les interruptions de GNSS dans certains récepteurs. Il ne crée pas une référence géodésique absolue au milieu des arbres. Sa dérive dépend de sa qualité, de son calibrage, de la dynamique du déplacement et de la durée sans solution GNSS exploitable. Pour l’implantation ou le contrôle de limites, il faut distinguer continuité opérationnelle et exactitude vérifiée.

Verdict: RTK seul sous forêt dense, viable uniquement sous contrôle

Le RTK sous forêt dense n’est pas inutilisable. Il est conditionnel. La précision annoncée en ciel ouvert cesse d’être une référence dès que le couvert impose atténuation, multipath, pertes de verrouillage et mauvaise géométrie.

Un récepteur multi-constellation de classe topographique, une bonne antenne GNSS, des corrections temps réel stables et une occupation plus longue améliorent la disponibilité. Ils ne valident pas, à eux seuls, une coordonnée centimétrique.

Pour un levé indicatif, avec une tolérance large et des contrôles cohérents, le RTK peut rester opérationnel. Pour une limite foncière, une implantation précise ou un point de canevas, une occupation RTK unique sous couvert dense n’est pas une méthode défendable.

Le verdict est binaire: sans redondance ni contrôle externe, le RTK seul sous forêt dense ne constitue pas une preuve de précision.
