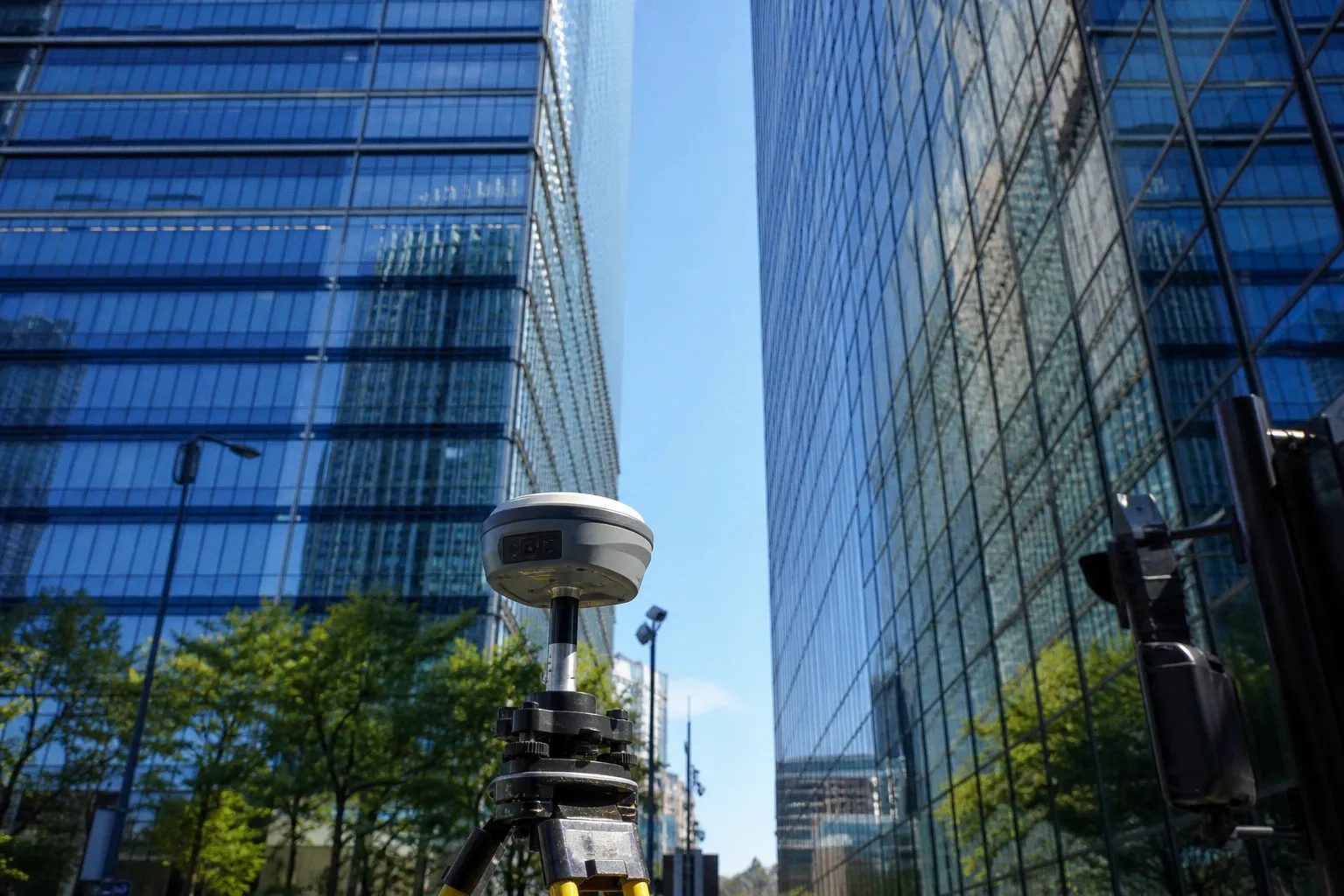

Précision GNSS en milieu urbain dense : les limites réelles
- Un rover affichant une solution RTK fixe entre deux façades n’est pas nécessairement à quelques centimètres de sa position réelle.
- C’est le point que les fiches techniques évitent: le statut d’ambiguïté résolue décrit la cohérence mathématique de la solution.

Précision GNSS en milieu urbain dense: les limites réelles
Il ne certifie pas que les signaux employés ont suivi une trajectoire directe.
En canyon urbain, la précision GNSS dépend d’abord de la visibilité physique du ciel. Puis de la qualité des trajets reçus. Puis de la géométrie restante après filtrage. Le récepteur peut suivre vingt satellites, exploiter plusieurs constellations et maintenir une correction réseau. Si une partie des mesures est contaminée par des réflexions de façade ou des signaux hors visibilité directe, la position reste vulnérable.
Les retours d’expérience sur chantier convergent: la dégradation n’est pas progressive. Elle se manifeste par des sauts, des coordonnées plausibles mais fausses, une hauteur instable et une répétabilité insuffisante pour implanter ou lever sans contrôle. La précision GNSS en zone urbaine dense ne se juge donc pas à l’écran du contrôleur. Elle se mesure sur des points connus.
La physique du signal en canyon urbain: multitrajet contre NLOS
Le terme « multitrajet » est souvent utilisé pour désigner toute erreur urbaine. C’est imprécis. Deux mécanismes distincts doivent être séparés avant toute analyse de performances récepteurs topographiques en centre-ville.
Le multitrajet apparaît lorsqu’une antenne reçoit simultanément un signal direct et un ou plusieurs signaux réfléchis. La façade vitrée, le bardage métallique, le sol humide ou une carrosserie peuvent créer ces trajets secondaires. Le récepteur corrèle alors plusieurs répliques décalées du même code. La pseudo-distance est biaisée.
Le NLOS, pour non line of sight, est plus sévère. Le trajet direct est bloqué. L’antenne ne reçoit qu’un signal réfléchi ou diffracté. Le signal est décodé, parfois avec un rapport signal/bruit correct, mais son temps de propagation ne représente plus la distance géométrique entre satellite et antenne.
Cette distinction conditionne le diagnostic terrain.
| Mécanisme | Signal direct présent | Effet sur la mesure | Réponse possible |
|---|---|---|---|
| Multitrajet | Oui | Biais variable, souvent lié à la géométrie et à la surface réfléchissante | Antenne adaptée, masque d’élévation, pondération, répétition du levé |
| NLOS | Non | Pseudo-distance fortement allongée, solution potentiellement fausse | Exclusion du satellite, modèle 3D, changement de stationnement |
| Occultation totale | Non | Perte de suivi ou disponibilité insuffisante | Déplacement, station totale, solution inertielle selon le besoin |
Sur la mesure de code GPS L1 C/A, un seul signal réfléchi d’amplitude égale au signal direct peut induire théoriquement jusqu’à 150 m d’erreur de pseudo-distance. Ce chiffre décrit une limite physique. Il ne signifie pas qu’un rover géodésique commet systématiquement une erreur de 150 m. Il rappelle surtout qu’un signal reçu n’est pas nécessairement une mesure exploitable.
La phase porteuse est beaucoup moins sensible au même phénomène: l’erreur théorique associée est de l’ordre de 4,8 cm dans cette configuration. C’est l’une des raisons pour lesquelles le RTK reste supérieur au positionnement autonome en milieu dégradé. Mais « moins sensible » ne signifie pas « immunisé ». Une réflexion modifie encore la phase, perturbe les ambiguïtés, provoque des sauts de cycle ou maintient une solution fixe sur une géométrie biaisée.
Les signaux à faible élévation aggravent le problème. Ils traversent une portion plus longue d’atmosphère et arrivent avec un angle favorable aux réflexions sur les façades, les toitures et le sol. Les récepteurs appliquent donc souvent un masque d’élévation situé entre 10° et 25°.
Le compromis est brutal. Monter le masque écarte des satellites dégradés. Mais en rue étroite, il réduit aussi le nombre d’observations directes disponibles. La géométrie se déforme. Le DOP augmente. La stabilité RTK entre immeubles peut alors se dégrader malgré un filtrage plus strict.
En ville, le problème n’est pas le manque de satellites. C’est la part inconnue de satellites dont le trajet est physiquement valide.
Pourquoi le nombre de satellites visibles est un indicateur trompeur
Une vue ciel partiellement ouverte peut afficher GPS, Galileo, GLONASS et BeiDou en quantité. Cet affichage est utile pour évaluer la disponibilité. Il ne valide pas la qualité géométrique des observations.
Un satellite peut être « vu » par le récepteur tout en étant masqué par le bâtiment situé à quelques mètres de l’antenne. Le signal a alors atteint l’antenne après réflexion. Le contrôleur comptabilise une constellation. L’opérateur lit un nombre de satellites. Mais le calcul absorbe une mesure qui ne correspond pas à la ligne de visée satellite-rover.
C’est le piège des limites de réception des signaux multi-constellations. Ajouter des constellations augmente le nombre de mesures potentielles. Cela améliore souvent la disponibilité, surtout au démarrage ou sous masque partiel. Cela ne transforme pas une rue encaissée en ciel ouvert.
Galileo apporte toutefois un gain réel dans certains contextes. Les signaux modernes présentent une meilleure résistance au multitrajet; l’ESA relaie une réduction possible des erreurs associées d’un facteur trois à cinq. Ce bénéfice concerne la robustesse du signal et son traitement. Il ne traite pas l’occultation. Un signal Galileo reçu exclusivement par réflexion reste un signal NLOS.
Sur un chantier urbain, quatre indicateurs doivent être lus ensemble:
- Le statut de solution: flottante, fixe, autonome ou différentielle. Une solution fixe est une condition utile pour l’implantation centimétrique. Ce n’est pas une preuve suffisante.
- Le ratio et la persistance de la fixation: une ambiguïté qui bascule fixe-flottante-fixe au déplacement de quelques mètres décrit un environnement instable.
- La dispersion de coordonnées sur point connu: c’est l’indicateur décisif. On revient sur un repère contrôlé, à plusieurs époques et avec des orientations d’antenne identiques.
- La cohérence altimétrique: la composante verticale révèle rapidement une géométrie dégradée. Une planimétrie visuellement acceptable peut masquer une hauteur inutilisable.
- La distribution angulaire des satellites: huit satellites regroupés dans une même fenêtre de ciel ne remplacent pas huit satellites distribués autour de l’horizon exploitable.
- Le contexte de réception: façade vitrée, angle de bâtiment, rue bordée d’immeubles, grue, arbres mouillés et véhicules ne produisent pas les mêmes erreurs de trajet multiple du signal GNSS.
La précision estimée par le contrôleur est calculée à partir d’un modèle interne. L’erreur réelle exige une référence externe. Confondre les deux conduit à implanter avec une confiance non mesurée.
Un smartphone donne une illustration simple du phénomène. En ciel ouvert, une précision GPS typique annoncée est de 4,9 m de rayon. Près des bâtiments, ponts et arbres, cette précision se dégrade. Dans une campagne menée à Hong Kong, 92,5 % des valeurs aberrantes de mesures de code sur smartphones ont été attribuées à des signaux NLOS. Les erreurs observées pouvaient atteindre des dizaines, voire des centaines de mètres.
Un rover géodésique bi-fréquence n’est pas un smartphone. L’antenne, le frontal RF, les algorithmes de suivi et les corrections sont d’un autre niveau. Mais le mécanisme de propagation est identique. Une façade bloque ou réfléchit une onde indépendamment du prix du récepteur.
Le RTK compense les erreurs communes, pas les façades
Le RTK fonctionne remarquablement bien lorsque rover et référence observent les mêmes satellites dans des conditions suffisamment comparables. Les corrections réduisent les erreurs d’horloge, une part des erreurs atmosphériques et les biais communs. La résolution des ambiguïtés de phase permet ensuite d’atteindre une précision centimétrique en environnement dégagé.
Le canyon urbain introduit une erreur locale. La station de référence ne voit pas la même façade que le rover. Elle ne reçoit pas la même réflexion. Elle ne subit pas le même masquage. Ce biais ne peut pas être différencié par le réseau de corrections parce qu’il n’est pas commun.
C’est la limite structurelle du RTK face à une rue encaissée. Les corrections arrivent correctement. L’âge de correction reste faible. La latence radio ou IP n’est pas en cause. Pourtant, la mesure rover est polluée avant même l’étape de calcul différentiel.
La situation se dégrade selon trois configurations fréquentes.
Au pied d’une façade continue
Le masque du ciel devient asymétrique. Les satellites bas du côté de la façade disparaissent ou passent en NLOS. L’antenne conserve des observations du côté opposé, parfois à travers des réflexions multiples. La géométrie est déséquilibrée.
Le rover peut maintenir une fixation. Il peut aussi produire une planimétrie répétable sur quelques secondes. En revenant vingt minutes plus tard, après le déplacement apparent des satellites, le point dérive. Cette dérive temporelle est typique d’un environnement dominé par le signal et non par la qualité intrinsèque de l’instrument.
À l’angle de deux bâtiments
L’angle concentre les réflexions. Il coupe deux portions du ciel et crée des surfaces réfléchissantes proches. C’est une zone défavorable pour l’implantation d’axes, de réseaux enterrés ou de détails de façade.
Le mauvais réflexe consiste à attendre que le statut RTK passe au fixe. Le bon protocole consiste à se décaler physiquement, à reprendre le point depuis une zone plus ouverte ou à basculer sur station totale. Le gain de cinq minutes ne compense pas une erreur de plusieurs centimètres ou décimètres sur une implantation.
Sous ouvrage, marquise ou végétation dense
Sous un pont, une marquise métallique ou un couvert végétal dense, le problème n’est pas seulement la baisse du niveau de signal. Les matériaux proches créent des réflexions rapides et changeantes. Le rover perd puis retrouve des observations. Les ambiguïtés sont recalculées. Les coordonnées peuvent présenter des discontinuités.
Le centrage forcé sur trépied ne corrige pas le GNSS. Il supprime une variable mécanique: hauteur d’antenne, aplomb, répétabilité de stationnement. C’est indispensable pour qualifier une mesure. Cela ne rend pas le signal direct.
Une correction réseau peut corriger l’atmosphère. Elle ne peut pas corriger le mur placé à trois mètres du rover.
Un test de stress doit remplacer l’intuition opérateur
La faisabilité GNSS d’un chantier urbain ne se valide pas par un essai ponctuel au début de journée. Elle se qualifie sur les zones critiques: rues étroites, entrées de parking, façades métalliques, angles, zones arborées et pieds d’ouvrages.
Le protocole de stress peut rester court. Il doit être reproductible.
1. Installer un point de contrôle indépendant. Utiliser un repère connu, déterminé par cheminement, station totale ou rattachement fiable réalisé dans une zone ouverte. Le point ne doit pas être créé par le même rover dans la même configuration urbaine.
2. Mesurer à plusieurs époques. Réaliser des occupations espacées. Le mouvement des constellations modifie les réflexions dominantes et la géométrie. Un résultat stable sur une minute ne qualifie pas une zone pour toute la journée.
3. Conserver l’antenne au même point mécanique. Utiliser bipode, trépied et centrage forcé lorsque le niveau d’exigence le justifie. Une canne tenue à la main mélange erreur de réception et erreur d’inclinaison.
4. Enregistrer les résidus et les statuts. La seule coordonnée finale ne suffit pas. Il faut identifier les pertes de fixation, les réinitialisations d’ambiguïtés, les satellites exclus et les variations de rapport signal/bruit.
5. Comparer planimétrie et altitude séparément. Une tolérance de 20 mm en XY ne justifie pas une tolérance identique en Z. En canyon urbain, la verticale se dégrade souvent avant la planimétrie.
6. Tester les positions réelles d’implantation. Se placer à l’endroit exact où le piquet, le regard ou l’axe doivent être implantés. Mesurer sur le trottoir ouvert puis extrapoler vers la façade n’est pas un test de production.
7. Définir une bascule instrumentale. Si les écarts sur point connu dépassent la tolérance de chantier, le GNSS sort du flux principal. Station totale, cheminement, scanner ou capteur inertiel prennent le relais selon l’opération.
Les résultats publiés sur des chaînes de traitement spécialisées confirment l’écart entre un récepteur standard et une méthode conçue pour la ville. Dans un canyon urbain, une pondération basée sur la variabilité du rapport signal/bruit a réduit l’erreur quadratique moyenne horizontale de 13,0 m à 4,7 m, et la verticale de 19,5 m à 6,9 m.
Le résultat est net. Il ne constitue pas une promesse de précision pour un chantier de topographie. Il repose sur un site, un protocole et un algorithme précis.
Une autre chaîne expérimentale, appliquée à 5 475 points dans un canyon urbain de Columbus, a ramené l’erreur horizontale au 95e percentile de 47,8 m à 4,4 m grâce à la surveillance des signaux directs, au masquage NLOS, à la sélection de satellites et au regroupement des solutions. Même après une réduction majeure, 4,4 m restent incompatibles avec une implantation topographique.
Le message est simple: l’algorithme améliore une situation dégradée. Il ne change pas la nature de l’environnement.
Cartographie 3D et pondération: des outils de sélection, pas des garanties
Les stratégies robustes ne cherchent pas à faire confiance à tous les satellites. Elles cherchent à éliminer ceux qui ne peuvent pas avoir une ligne de visée directe.
La cartographie 3D des bâtiments est la méthode la plus cohérente dans un environnement construit et documenté. À partir d’une position approximative, d’un modèle urbain et de l’éphéméride, le système prédit quels satellites devraient être masqués par les façades. Les observations incohérentes sont exclues ou fortement dépondérées.
Le principe est solide. Son déploiement comporte toutefois des contraintes:
- le modèle 3D doit représenter la géométrie réelle des bâtiments;
- sa précision doit être compatible avec les angles de visibilité calculés;
- les grues, échafaudages, véhicules et végétation ne figurent pas toujours dans le modèle;
- une mauvaise position initiale peut dégrader la sélection des satellites;
- le calcul doit rester suffisamment rapide pour suivre le déplacement du rover.
Des essais RTK assistés par modèle 3D de bâtiments à Hong Kong ont rapporté une précision moyenne de 10 cm avec un récepteur géodésique. C’est une performance crédible pour une architecture contrôlée. Ce n’est pas une extension automatique du niveau centimétrique à tous les centres-villes.
La pondération par qualité de signal apporte une autre couche de filtrage. Le rapport signal/bruit, sa variabilité, l’élévation et la cohérence temporelle sont utilisés pour réduire l’influence des observations suspectes. Cette approche est utile lorsque le modèle 3D est absent, incomplet ou insuffisamment précis.
Mais un signal NLOS peut présenter une puissance élevée après réflexion. Un filtre fondé uniquement sur le rapport signal/bruit peut donc laisser passer une mesure géométriquement fausse. La pondération réduit le risque. L’exclusion fondée sur la visibilité prédite le traite plus directement. Les deux méthodes sont complémentaires.
La meilleure chaîne de traitement ne remplace pas la discipline de levé. Elle doit être accompagnée d’un choix de stations adapté, de points de contrôle réguliers et d’une règle claire sur les zones où l’implantation GNSS est interdite.
Le multi-constellation améliore la disponibilité, pas la vérité de chaque observation
GPS, Galileo, GLONASS et BeiDou offrent plus de satellites, plus de fréquences et davantage de redondance. En environnement périurbain, ce gain se traduit souvent par une initialisation plus rapide, une meilleure continuité de correction et une capacité accrue à conserver une solution de phase.
En environnement urbain dense, la lecture doit être plus froide.
Plus de constellations signifie plus de chances de conserver des satellites directs dans la fenêtre de ciel disponible. C’est positif. Mais cela signifie aussi plus de signaux potentiellement réfléchis si la sélection reste permissive. Le bénéfice dépend de la capacité du récepteur et du traitement à classer les observations.
Les fréquences multiples améliorent la modélisation ionosphérique et la résolution des ambiguïtés. Elles ne suppriment pas les erreurs de géométrie de trajet. Un signal L1, L2 ou L5 reçu après réflexion n’est pas remis sur sa trajectoire directe par la seule présence d’une seconde fréquence.
Dans un essai véhiculaire d’environ deux heures au centre d’Austin, une architecture différentielle à phase porteuse, avec réseau de références dense, récepteur logiciel et moteur RTK, a atteint 17 cm en 3D à 95 % avec une disponibilité supérieure à 87 %. Le chiffre est performant. Il décrit aussi une limite: même une architecture expérimentale dédiée ne garantit pas une disponibilité totale ni une précision centimétrique continue en canyon urbain.
Pour un topographe, la conséquence opérationnelle est nette. Le multi-constellation doit être considéré comme un facteur de résilience. Il ne doit jamais être utilisé comme justificatif unique de précision.
Verdict: viable pour le rattachement, conditionnel pour le levé, insuffisant seul pour l’implantation critique
Le GNSS RTK reste efficace en ville dès que l’opérateur contrôle le masque du ciel, vérifie ses coordonnées sur référence et accepte de déplacer son stationnement. Il est très rentable pour le rattachement, le levé de zones ouvertes, les contrôles rapides et les opérations où la tolérance correspond au comportement réellement mesuré.
En rue encaissée, au pied de façades, sous ouvrage ou dans les angles bâtis, la précision ne se déduit ni du statut fixe ni du nombre de satellites ni de la fiche technique. Elle doit être démontrée localement.
Le verdict est binaire pour les travaux à tolérance serrée: sans contrôle indépendant stable dans la configuration réelle, le GNSS seul n’est pas viable. Il faut compenser par un autre instrument, pas par davantage de confiance dans l’écran.
