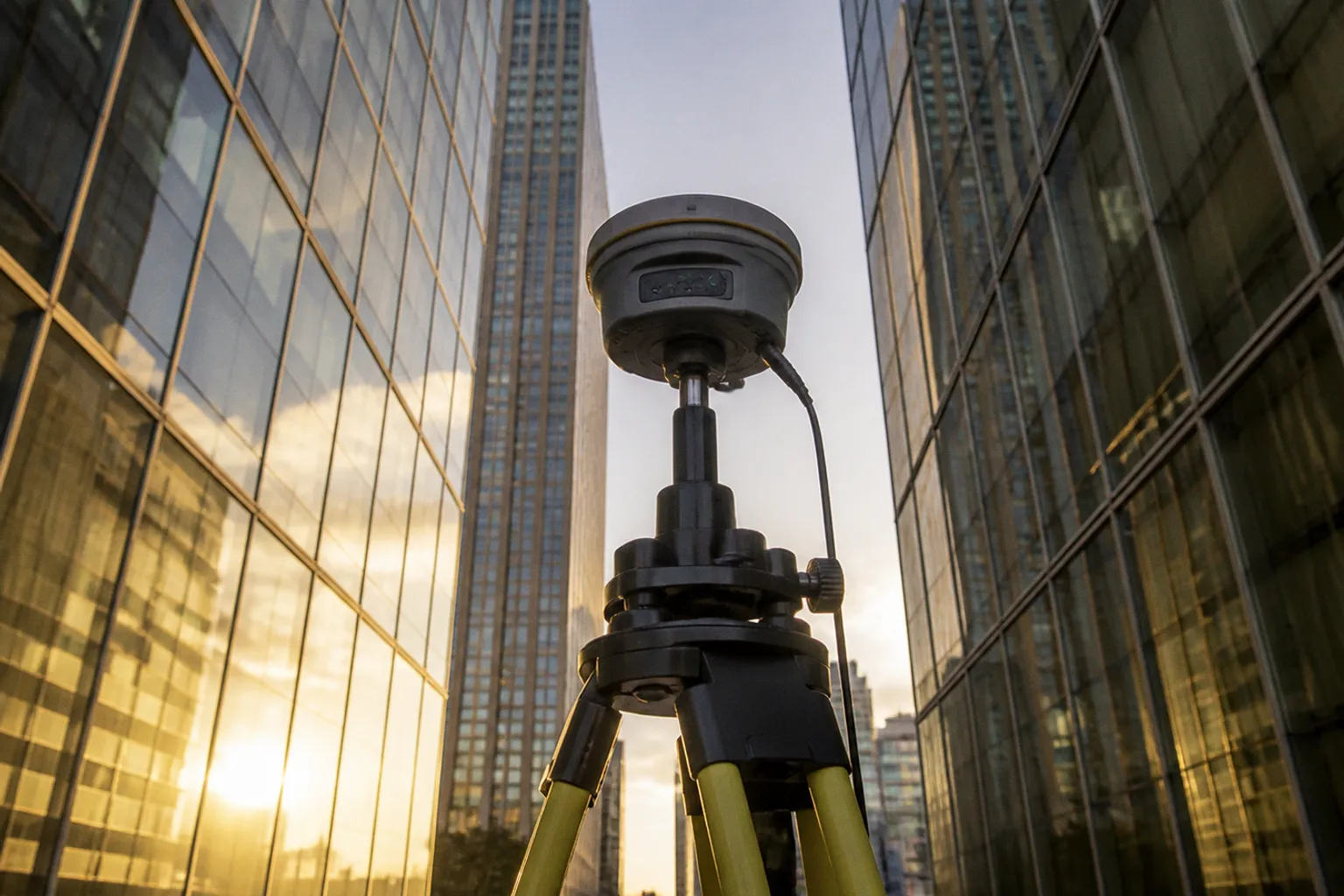

Relevé GNSS en milieu urbain dense : gérer les effets multi-trajets
- Une nanoseconde de retard sur le signal GNSS, c'est 30 cm d'erreur brute sur la distance mesurée.
- En canyon urbain, un récepteur reçoit en permanence des signaux réfléchis, diffractés ou totalement masqués par les façades.
Relevé GNSS en milieu urbain dense: gérer les effets multi-trajets
Le biais qui en résulte dépasse largement le multi-trajet « propre » observé en terrain dégagé. Résultat: une solution RTK fixe peut afficher un RMS satisfaisant tout en livrant une position décalée de plusieurs décimètres par rapport à la réalité terrain. C'est cette dissociation entre indicateurs de convergence et exactitude géométrique qui piège le praticien.
Ce retour d'expérience décortique la physique du signal en milieu contraint, distingue les mécanismes d'erreur selon leur nature, et propose des stratégies de terrain éprouvées pour sécuriser la précision d'un levé GNSS RTK dans un environnement urbain dense.
La physique du signal en canyon urbain: réflexions et masquage
En ville, les façades hautes et rapprochées forment un canyon géométrique autour de l'antenne. Trois phénomènes dégradent simultanément la qualité du positionnement:
Masquage direct. Les bâtiments bloquent la ligne de vue entre le satellite et le récepteur. Lorsque la constellation visible passe de 12 à 5 satellites accessibles, la géométrie se dégrade (PDOP en hausse) et la redondance des observations chute.
Réflexion spéculaire. Le signal atteint l'antenne après une ou plusieurs réflexions sur les façades, le sol ou les toitures. Le trajet optique supplémentaire introduit un biais de distance qui se comporte de façon cyclique en observation statique, avec une période typique de 20 à 25 minutes. Ce biais varie lentement et n'est pas filtrable par un simple moyennage temporel court.
Diffraction et diffusion. Les arêtes de bâtiments, balcons, corniches diffractent le signal. L'énergie diffractée arrive avec un retard variable et une polarisation altérée, créant un bruit de mesure non stationnaire.
Le National Geodetic Survey déconseille explicitement d'implanter un point de contrôle RTK à proximité immédiate d'une structure située à moins de 30 mètres et plus haute que l'antenne, ainsi que sous une végétation dense, près de véhicules, d'objets métalliques, de panneaux ou de grandes surfaces d'eau. Cette recommandation s'appuie sur des décennies de retours terrain: la zone d'influence des réflexions s'étend bien au-delà de ce que l'œil perçoit.
Un RMS affiché de 2 cm ne garantit rien en canyon urbain: le récepteur peut converger sur une position biaisée sans le signaler.
Multi-trajet classique et signaux NLOS: deux mécanismes distincts
Le praticien distingue souvent un bloc unique d'« erreurs multi-trajets ». Erreur. Les phénomènes en jeu relèvent de deux ordres de grandeur différents, et leur traitement n'est pas le même.
Multi-trajet classique (reflection). Le signal direct arrive en premier, suivi d'un ou plusieurs échos réfléchis. Le biais de distance reste contenu, typiquement inférieur à 30 mètres selon les mesures documentées, et le récepteur peut en principe atténuer l'impact par traitement de corrélation avancé (correlator à voie étroite, multipath estimating). En milieu semi-ouvert, le multi-trajet perturbe la précision centimétrique RTK mais ne la détruit pas systématiquement.
Signaux sans visibilité directe (NLOS). Le signal direct est bloqué. Seule l'onde réfléchie atteint l'antenne. Le biais de distance est alors beaucoup plus important — plusieurs dizaines, voire centaines de mètres dans les cas extrêmes documentés. Une étude menée dans un environnement urbain dense de Hong Kong sur des smartphones a attribué 92,5 % des valeurs aberrantes de mesure de code aux signaux NLOS. Les auteurs ont montré que l'identification correcte du côté de rue où se trouvait l'utilisateur a permis de ramener l'erreur de position de 15 mètres à 4,6 mètres, en exploitant notamment les rapports signal sur bruit.
| Paramètre | Multi-trajet classique | Signal NLOS |
|---|---|---|
| Ligne de vue directe | Présente | Absente |
| Biais de distance typique | < 30 m (souvent < 5 m) | Dizaines à centaines de mètres |
| Comportement temporel | Cyclique (20–25 min) | Irrégulier, dépendant de la géométrie des bâtiments |
| Détection par le récepteur | Possible (correlator, C/N₀) | Difficile sans modèle 3D ou capteur externe |
| Impact sur ambiguïtés | Peut provoquer une résolution incorrecte | Résolution incorrecte quasi systématique |
Cette distinction est fondamentale. Le multi-trajet dégrade la précision; le NLOS la compromet structurellement. Confondre les deux conduit à sous-estimer le risque et à valider des mesures biaisées.
Stratégies de terrain pour sécuriser la précision des mesures RTK
Aucun récepteur, aussi performant soit-il, ne compense intégralement un environnement masqué. Le levé fiable repose sur des choix de terrain, pas sur des algorithmes seuls.
Choix de l'emplacement de mesure
Règle de base: privilégier les zones offrant la plus grande ouverture angulaire vers le ciel. En canyon urbain, cela signifie souvent se placer au centre de la chaussée plutôt que sous une arcade, à l'alignement d'un carrefour plutôt que dans une ruelle encaissée.
Lorsqu'un point à relever se trouve obligatoirement dans une zone masquée — enracinement de façade, angle de bâtiment, niche — le praticien doit:
1. Augmenter le temps d'occupation. Quelques secondes de mesure ne suffisent pas pour discriminer les signaux réfléchis des signaux directs. En observation statique prolongée, le multi-trajet se manifeste par des variations périodiques exploitables pour le filtrage. En RTK temps réel, ce luxe n'existe pas.
2. Répéter les mesures à des époques différentes. La géométrie satellitaire change au fil des heures. Un satellite masqué à 10 h peut être visible à 14 h, modifiant complètement le schéma de réflexion. La redondance temporelle est la défense la plus robuste.
3. Recouper avec une méthode indépendante. Station totale, lasergrammétrie, ou positionnement inertiel couplé au GNSS: lorsque la visibilité satellitaire est structurellement insuffisante, le GNSS seul ne peut pas garantir l'exigence de précision.
En milieu urbain dense, la qualité d'un relevé se juge sur la cohérence entre mesures répétées et points de contrôle indépendants, jamais sur les seuls indicateurs affichés par le récepteur.
Protocole de validation sur points connus
Avant de déployer un levé RTK en canyon urbain, calibrer la chaîne de mesure sur au moins deux points de contrôle connus, situés dans des conditions représentatives du chantier:
- Vérifier l'écart horizontal et vertical entre la mesure RTK et la coordonnée connue.
- Si l'écart dépasse l'exigence du projet (généralement ± 2 à 3 cm en planimétrie, ± 5 cm en altimétrie pour du levé de récolement), identifier la source: masquage, réflexion, mauvaise résolution des ambiguïtés, problème de rattachement au réseau de référence.
- Documenter systématiquement le PDOP, le nombre de satellites, le RMS affiché et l'écart sur le point de contrôle pour chaque session.
L'apport des constellations multiples et des modèles 3D
Constellations multiples: plus de satellites, pas moins de réflexions
L'ajout de constellations — GPS, GLONASS, Galileo, BeiDou — augmente le nombre de satellites visibles et améliore potentiellement la géométrie (baisse du PDOP). Une étude de modélisation menée dans un environnement urbain de Londres a évalué la disponibilité des signaux en visibilité directe en combinant quatre constellations (GPS, GLONASS, Galileo et Compass) sur un modèle 3D de la ville. Les résultats montrent une amélioration de la disponibilité des solutions à 4 et 5 satellites ainsi qu'une meilleure géométrie globale.
Mais attention au raccourci: plus de satellites ne signifie pas moins de réflexions. Un récepteur multi-constellation reçoit davantage de signaux NLOS en canyon urbain, précisément parce que les satellites bas sur l'horizon, masqués en GPS seul, envoient des signaux réfléchis via les constellations additionnelles. Le gain se situe sur la disponibilité de signaux directs supplémentaires, pas sur l'élimination des réflexions.
Modèles 3D urbains et masquage simulé
Des approches avancées exploitent un maillage 3D de la ville pour prédire, en temps réel ou en post-traitement, quels satellites sont en visibilité directe et quels satellites sont masqués. Le récepteur peut alors exclure les mesures suspectées NLOS ou leur attribuer un poids réduit dans le calcul de position.
Cette technique est prometteuse mais suppose de disposer d'un modèle 3D fiable et à jour — ce qui n'est pas le cas sur tous les chantiers, en particulier en phase de travaux où l'environnement bâti évolue.
Couplage GNSS-inertiel
L'intégration d'une centrale inertielle (IMU) au récepteur GNSS permet de maintenir une estimation de position pendant les interruptions de signal. En canyon urbain, le couplage GNSS/IMU compense les masquages ponctuels et filtre certaines discontinuités dues au multi-trajet. La solution reste dépendante de la qualité de la centrale inertielle et de la durée des coupures: un masquage prolongé dérive l'estimation inertielle.
Protocoles de contrôle qualité et limites des indicateurs de précision
Les indicateurs classiques ne suffisent pas
Le RMS, le PDOP, le nombre de satellites, le rapport signal sur bruit (C/N₀): ces indicateurs sont nécessaires mais insuffisants pour garantir l'exactitude en milieu urbain.
Un PDOP faible indique une bonne géométrie satellitaire, mais pas que les signaux utilisés sont en visibilité directe. Un RMS faible indique une bonne cohérence interne des observations, mais pas l'absence d'un biais systématique. Un rapport C/N₀ élevé peut correspondre à un signal NLOS puissamment réfléchi.
Le récepteur ne sait pas qu'il ment. Il affiche une convergence cohérente sur une position physiquement fausse, et aucun indicateur standard ne le signale automatiquement.
Norme ISO 17123-8:2015 — procédures de terrain
La norme ISO 17123-8:2015 définit des procédures de terrain pour déterminer et évaluer la précision, au sens de la répétabilité, des systèmes de mesure GNSS RTK. Elle reste la version courante, revue et confirmée en 2025 par l'ISO. Elle impose des protocoles de test sur des bases calibrées, avec des configurations et des durées d'occupation définies.
Son application est particulièrement pertinente en milieu urbain: elle fournit un cadre normalisé pour comparer les performances d'un équipement dans des conditions reproductibles et documenter l'écart entre précision annoncée et précision réelle.
Contrôle sur points connus: le seul juge fiable
En l'absence de seuil universel de PDOP, de RMS ou d'élévation minimale garantissant l'acceptabilité d'une mesure urbaine — ces seuils dépendant du récepteur, de l'antenne, du logiciel et de l'environnement immédiat —, le contrôle sur points de coordonnées connues reste l'unique moyen de valider une campagne de mesures.
L'IGN rappelle dans ses recommandations que les travaux topographiques doivent être rattachés à un système de référence fiable afin de garantir la qualité, la cohérence et l'interopérabilité des données. Parmi les pratiques actuelles citées: le GNSS temps réel, le post-traitement, les réseaux matérialisés et les méthodes photogrammétriques ou lasergrammétriques. Le choix de la méthode doit être guidé par l'exigence de précision et les contraintes d'environnement, pas par la seule habitude d'opérateur.
Verdict
Le relevé GNSS RTK en milieu urbain dense est réalisable sous conditions strictes: choix d'emplacement optimisé, occupation prolongée, redondance temporelle, recoupement sur points connus, et recours à des méthodes complémentaires lorsque la visibilité satellitaire est insuffisante. Aucune configuration multi-constellation, aucun algorithme anti-multipath ne supprime la nécessité de ces précautions.
Un récepteur qui converge en canyon urbain n'est pas un récepteur qui mesure correctement. La seule preuve d'exactitude, c'est le contrôle indépendant sur terrain connu — et quand ce contrôle échoue, il faut changer de méthode, pas forcer la mesure.
