RTK ou PPK en montagne: le choix de la méthode de levé

Un levé GNSS en montagne ne se dégrade pas d’abord par manque de satellites. Il se dégrade par rupture de la chaîne complète: masque topographique, multipath sur une paroi ou une couverture végétale, liaison de corrections interrompue, ambiguïtés qui repassent de Fix à Float. À ce stade, l’écran du contrôleur ne mesure plus. Il affiche une promesse conditionnelle.

Le choix RTK ou PPK en montagne ne relève donc pas d’une préférence d’équipement. Il dépend de trois paramètres physiques: la visibilité effective du ciel, la continuité de la transmission différentielle et la distance à la référence. Si l’un des trois est instable, le temps réel devient un facteur de risque.

En conditions optimales, RTK et PPK produisent une précision horizontale comparable, de l’ordre de 1 à 2 cm. La différence se situe ailleurs: le RTK exige que la correction arrive au moment exact où le point est mesuré. Le PPK exige que les observations brutes soient enregistrées correctement pour être résolues après coup. En relief fermé, cette distinction décide de la viabilité du levé.

La liaison temps réel est le premier point faible du RTK

Le RTK repose sur un flux continu de corrections. Ce flux peut provenir d’une base locale par radio UHF ou d’un réseau NTRIP transmis via 3G ou 4G. Le calcul de position centimétrique dépend de cette continuité. Une coupure de données ne détruit pas nécessairement la réception GNSS, mais elle rompt le mécanisme qui permet de fixer les ambiguïtés en temps réel.

En plaine ouverte, cette dépendance est généralement acceptable. En montagne, elle devient structurelle.

Un vallon encaissé peut masquer le réseau cellulaire tout en laissant une partie du ciel visible. Une crête peut interrompre une liaison UHF pourtant stable quelques dizaines de mètres plus tôt. Une forêt dense ajoute une atténuation du signal et multiplie les réflexions. Le récepteur reçoit alors des observations GNSS dégradées, pendant que le contrôleur perd les corrections ou allonge leur âge.

Le symptôme est connu:

• l’état Fix devient Float;
• le temps d’initialisation augmente;
• le contrôleur conserve une position affichée, mais la solution ne satisfait plus le niveau de contrôle requis;
• l’opérateur attend une reconnexion, se déplace pour chercher du réseau, ou recommence l’occupation du point;
• la cadence du levé devient imprévisible.

Le RTK ne devient pas inutilisable en montagne. Il devient dépendant de la géométrie locale. Avec une base proprement implantée et une liaison radio UHF conservant une ligne de visée, il reste très efficace sur une zone de chantier circonscrite: plateforme, piste forestière, ouvrage linéaire, terrassement de versant ou implantation à proximité d’un point haut.

Mais il faut distinguer deux réalités. Une liaison radio locale peut être excellente sur une face de versant et totalement absente derrière une rupture de pente. Un accès NTRIP peut fonctionner à l’entrée d’une vallée puis disparaître dans un secteur où le levé commence réellement. Ni le nombre de constellations ni un modem plus récent ne compensent une occultation physique.

En montagne, le RTK échoue rarement par calcul. Il échoue par interruption de la correction.

La perte de signal RTK n’est donc pas une anomalie ponctuelle à contourner avec un redémarrage. C’est une hypothèse de production à intégrer dès la préparation de mission.

Le PPK absorbe les coupures de liaison, pas les mauvaises observations

Le PPK, pour post-traitement cinématique, dissocie l’acquisition du terrain et la résolution différentielle. Le récepteur mobile enregistre ses observations brutes, souvent exportables au format RINEX. Une base physique ou une référence issue d’un réseau fournit les données comparatives. Le calcul est réalisé après la mission.

Cette architecture supprime la dépendance à une connexion radio ou cellulaire active pendant le levé. L’opérateur peut travailler dans une zone blanche, derrière un relief, sous une couverture réseau intermittente. Il ne dépend plus de l’âge des corrections affiché sur le contrôleur, puisqu’il n’y a pas de flux de corrections à maintenir sur le terrain.

C’est l’avantage déterminant du post-traitement PPK en zone montagneuse: la chaîne radio ne conditionne plus le point mesuré.

Cela ne signifie pas que le PPK transforme un mauvais signal en bonne donnée. Cette confusion coûte des journées de reprise.

Un récepteur placé contre une paroi, sous une canopée fermée ou dans un couloir où la visibilité satellitaire est insuffisante enregistre des observations faibles. Les effets de multipath persistent. Les pertes de suivi persistent. Une absence complète de signal ne peut pas être reconstruite au bureau par un logiciel de post-traitement.

Le PPK donne au calculateur plus de latitude pour résoudre les observations: il peut exploiter l’ensemble de la session, affiner la synchronisation avec la base, traiter les ambiguïtés sur une durée plus longue et exclure les segments insuffisants. Mais il ne modifie pas la physique de l’antenne.

Le protocole terrain reste donc strict:

1. Enregistrer les brutes sans interruption. Le journal GNSS du rover doit être actif avant l’entrée dans la zone difficile et contrôlé après chaque séquence. Une solution affichée sur le terrain ne remplace pas un fichier brut exploitable.

2. Maintenir une occupation cohérente. Un point levé en mouvement rapide sous masque partiel offre moins de redondance qu’une occupation stabilisée. Sur les points de calage, limites de propriété, têtes d’ouvrage ou repères altimétriques, quelques secondes supplémentaires ne sont pas du temps perdu.

3. Contrôler l’environnement de l’antenne. La hauteur de canne, le centrage forcé, l’aplomb et l’éloignement des surfaces réfléchissantes restent des paramètres de mesure. Le post-traitement ne corrige pas une canne mal centrée.

4. Prévoir des contrôles indépendants. Le résultat PPK doit être confronté à des points connus ou à des doubles occupations. Une trajectoire entièrement calculée en aval n’est pas une validation.

5. Archiver les fichiers de référence et les métadonnées. Heure de début, heure de fin, hauteur d’antenne, identifiant de station, intervalle d’enregistrement et système de coordonnées doivent être cohérents. Une erreur de hauteur d’antenne reste une erreur, même avec des ambiguïtés fixées.

La robustesse du PPK est donc une robustesse de flux. Il évite la panne de communication. Il n’annule ni le masque topographique ni les défauts de mise en œuvre.

RTK et PPK: même précision cible, contraintes opposées

La différence RTK et PPK en topographie est souvent présentée comme une opposition entre instantané et différé. C’est exact, mais insuffisant. Sur le terrain, il faut comparer les deux méthodes par leurs points de rupture.

Le tableau ne donne pas un vainqueur universel. Il sépare deux usages.

Le RTK est une méthode de production immédiate. Il convient lorsque la décision doit être prise au point: implanter un axe, contrôler une cote de terrassement, piqueter une limite, vérifier une position avant bétonnage. Dans ces cas, attendre le bureau n’a aucun sens opérationnel. La position doit être qualifiée maintenant.

Le PPK est une méthode de sécurisation. Il convient lorsque l’objectif est de relever une emprise, une piste, un linéaire, un corridor de rivière, des objets SIG ou des points de terrain dans un secteur où le réseau et la radio ne suivent pas la progression de l’équipe. Le point n’est pas validé en direct, mais la mission ne s’arrête pas à chaque rupture de communication.

Un GPS standard sans correction différentielle reste couramment dans une précision de plusieurs mètres, autour de 3 à 5 m. Une correction SBAS telle qu’EGNOS peut rapprocher la position d’environ un mètre dans des conditions favorables. Ces niveaux peuvent suffire à une reconnaissance ou à une cartographie non métrique. Ils ne remplacent ni le RTK ni le PPK pour un levé topographique centimétrique.

La distance à la référence ne se réduit pas à un rayon sur une carte

Le PPK offre un rayon opérationnel plus large. Une distance pouvant atteindre 50 km par rapport à la base est envisageable dans certaines configurations, alors que le RTK radio local reste généralement contraint à moins de 10 km. Cette comparaison est utile, à condition de ne pas la lire comme une autorisation automatique.

La baseline est un paramètre de qualité. Plus elle s’allonge, plus les différences atmosphériques entre la station de référence et le rover deviennent significatives. En zone montagneuse, l’altitude, les contrastes de relief et la variabilité locale ajoutent des contraintes. Le logiciel peut résoudre une session longue avec une base distante, mais la solution ne doit pas être acceptée sans contrôle.

Le bon réflexe consiste à réduire la baseline lorsque le projet exige une précision homogène sur des points critiques. Trois architectures sont possibles.

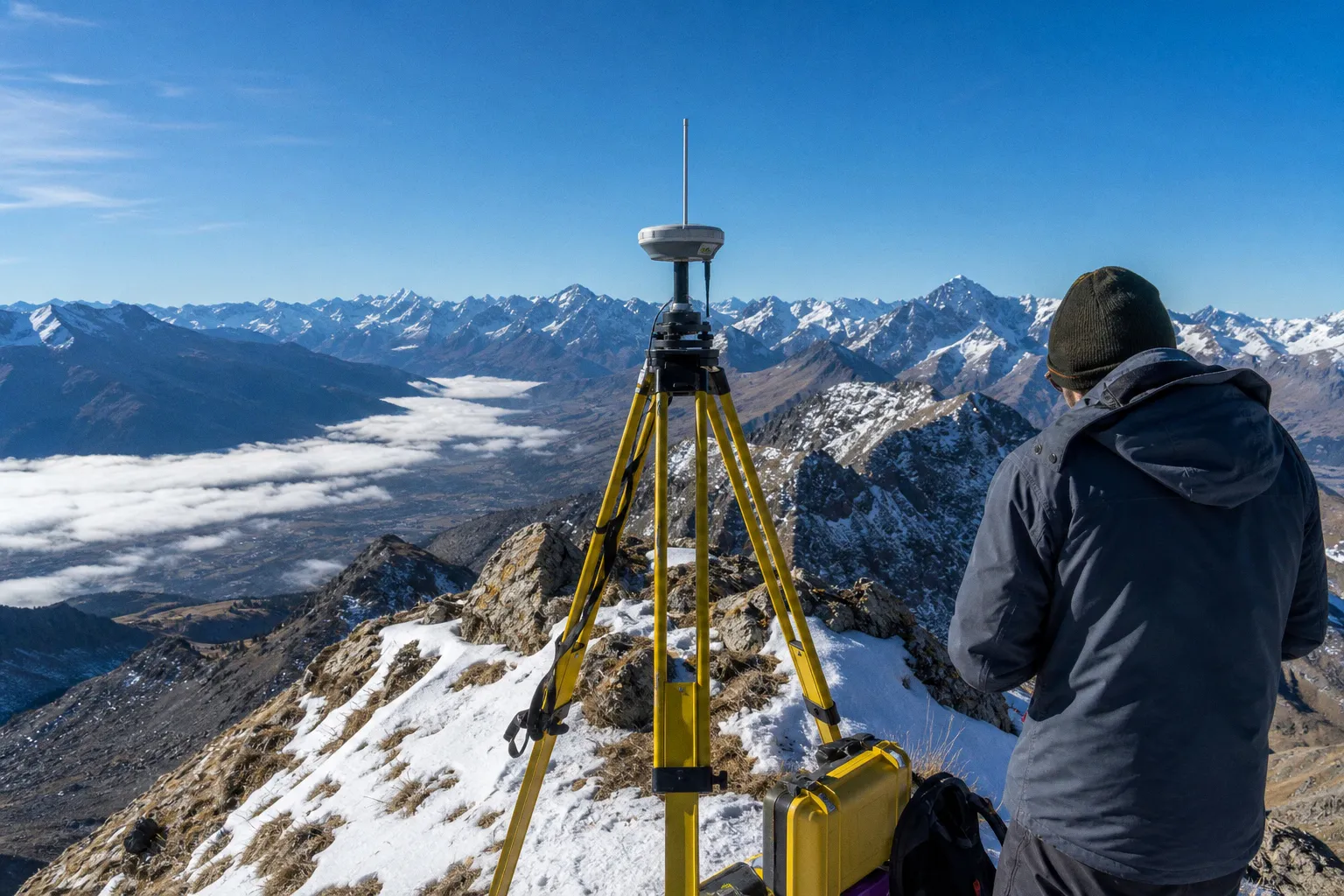

Base locale sur trépied

C’est la solution la plus contrôlable. La base est installée sur un point stable, avec une durée d’enregistrement adaptée à la mission. Pour certaines applications PPK, une durée minimale de deux heures est recommandée afin de disposer d’une référence exploitable et de sécuriser le traitement.

Cette configuration impose une logistique: trépied, alimentation, sécurisation du site, relevé exact de hauteur d’antenne, éventuel rattachement au système de coordonnées du projet. En revanche, elle limite la distance de référence et permet de maîtriser toute la chaîne.

Elle est adaptée à un chantier isolé, une zone sans réseau et une production répétée sur plusieurs jours.

Référence issue d’un réseau GNSS

Les réseaux de stations permanentes et les fichiers RINEX mis à disposition permettent de travailler sans installer de base sur le terrain. Dans une logique de PPK à pivot libre, cette solution allège fortement le déploiement.

Le gain est réel: moins de matériel à porter, moins de temps d’installation, aucun risque de voir une base déplacée ou arrêtée par manque d’alimentation. Mais le traitement doit intégrer la station réellement pertinente, son éloignement, la disponibilité de ses fichiers et la cohérence temporelle avec les données rover.

Le réseau ne dispense pas de penser la baseline. Il remplace le trépied, pas l’analyse géodésique.

Dispositif hybride

C’est souvent l’architecture la plus rationnelle en massif complexe. Le rover travaille en RTK là où le NTRIP ou l’UHF reste stable. L’enregistrement brut reste actif en parallèle. Dès que le lien de correction devient douteux, les données de la séquence sont reprises en PPK au bureau.

Cette méthode ne réduit pas le temps de traitement. Elle évite en revanche de perdre une journée de terrain pour quelques secteurs hors couverture. Elle suppose une discipline simple: ne jamais désactiver l’enregistrement brut sous prétexte que le Fix est disponible.

Le meilleur flux de montagne n’est pas celui qui promet le temps réel partout. C’est celui qui conserve une solution exploitable après la perte du temps réel.

Le terrain doit être préparé comme une zone de masque, pas comme une carte routière

La préparation d’un levé GNSS en zone montagneuse commence par la lecture du relief. Pas par le choix d’un forfait de données.

Une carte de couverture mobile donne une indication générale. Elle ne décrit pas la réception derrière une barre rocheuse, dans un ravin, sous une forêt humide ou à proximité d’une infrastructure métallique. De même, une prédiction de visibilité GNSS donne une tendance sur la géométrie des constellations, mais ne modélise pas chaque masque local ni chaque réflexion.

Le déploiement doit donc découper le secteur selon son comportement radio et satellitaire.

• Plateaux, zones sommitales et pistes ouvertes: RTK réseau ou RTK UHF possible. Le contrôle immédiat apporte un gain net pour l’implantation et les levés de détail.
• Versants ouverts mais sans réseau cellulaire: RTK avec base UHF si la ligne de visée radio est maintenue. Dès que la rupture de pente coupe le lien, bascule vers l’enregistrement PPK.
• Vallons encaissés et ravines: privilégier le PPK, avec occupations plus longues sur les points critiques et contrôle renforcé des résultats. Le RTK peut y fonctionner ponctuellement, mais il ne doit pas porter seul la chaîne de production.
• Sous-bois dense: aucune méthode ne doit être considérée comme garantie. Le PPK est plus tolérant aux coupures de correction, mais il reste exposé au multipath et à la perte de suivi. Un cheminement conventionnel, une station totale ou des points déportés peuvent devenir nécessaires.
• Implantation d’ouvrage: RTK obligatoire si l’action nécessite une décision instantanée. Si la couverture est instable, il faut modifier l’architecture: déplacer la base, installer un relais, choisir une fenêtre de travail ou recourir à une solution optique. Le PPK ne permet pas de valider une implantation après que l’ouvrage est exécuté.

Cette segmentation évite une erreur fréquente: qualifier un massif entier de « zone PPK » ou de « zone RTK ». Un même chantier peut nécessiter les deux méthodes dans la même journée.

Le coût réel se mesure dans le flux de production

Le RTK semble plus rapide parce qu’il délivre un point final sur le terrain. C’est vrai lorsque le Fix est stable. Le point est mesuré, codé, contrôlé et immédiatement disponible pour l’équipe projet.

Mais cette vitesse disparaît dès que la liaison devient erratique. Chaque attente de reconnexion, chaque réinitialisation, chaque point repris après un retour en Float introduit une incertitude de production. Le levé avance, mais sa fiabilité ne suit plus.

Le PPK déplace la charge vers le bureau. Il faut récupérer les fichiers, sélectionner la référence, paramétrer le traitement, vérifier les statuts de résolution, comparer les points de contrôle et exporter le résultat dans le bon référentiel. Il ne faut pas prétendre qu’il est plus rapide sur l’ensemble terrain-bureau. Il ne l’est pas systématiquement.

Son intérêt est différent: il rend la cadence terrain moins dépendante de la couverture de données.

Pour un levé d’emprise en montagne, ce transfert est souvent rentable. Une équipe qui parcourt plusieurs kilomètres de piste ou de talweg ne peut pas immobiliser son acquisition chaque fois que la 4G disparaît. Elle doit enregistrer des observations propres, documenter les zones douteuses et conserver des points de contrôle. Le calcul PPK intervient ensuite comme une étape normale du workflow, pas comme une réparation improvisée.

Le traitement doit toutefois rester auditable. Un rapport qui ne distingue pas les solutions fixées, les segments dégradés et les points écartés ne constitue pas une validation. Le résultat final doit montrer où la précision annoncée est effectivement tenue.

Verdict: PPK pour la continuité, RTK pour l’action immédiate

Le choix RTK ou PPK en montagne est binaire dès que la mission est définie.

Pour une implantation, un contrôle de chantier ou toute opération exigeant une décision centimétrique au point de mesure, le RTK reste la méthode viable. À condition que la base, la liaison UHF ou le réseau NTRIP soient dimensionnés pour le relief réel. Sans Fix stable, il n’y a pas d’implantation fiable.

Pour un levé GNSS de terrain étendu, en vallée encaissée, en zone blanche ou sur un itinéraire où la géométrie radio change constamment, le PPK est la méthode viable. Il ne corrige pas les masques satellitaires, mais il élimine la fragilité la plus fréquente: la dépendance à une correction transmise en direct.

La solution la plus solide reste souvent hybride: RTK lorsque le signal et la correction sont contrôlés, enregistrement brut permanent pour reprendre en PPK les secteurs instables. En montagne, la redondance n’est pas un confort. C’est la condition minimale pour ne pas confondre une position affichée avec une mesure défendable.
