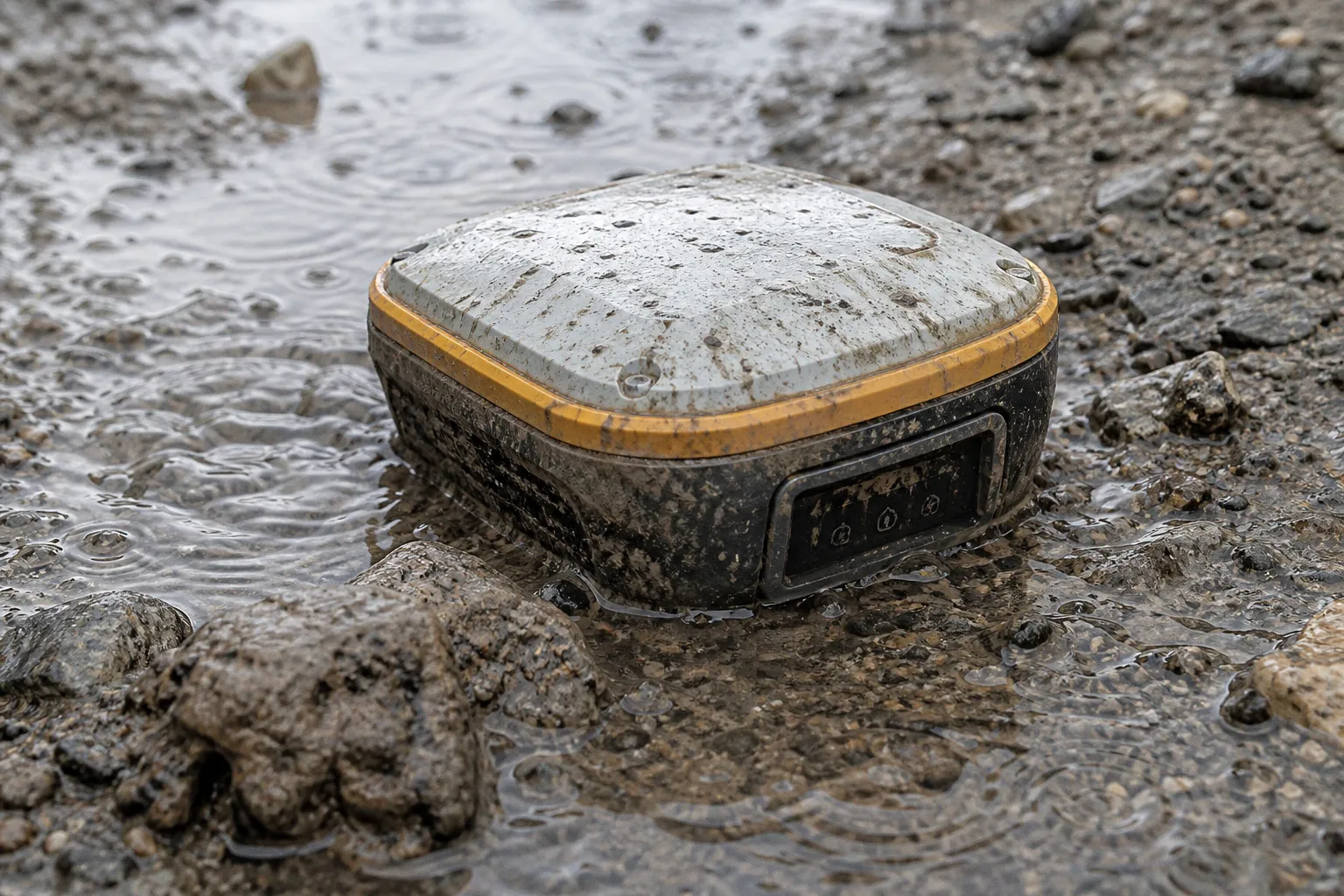

Norme MIL-STD-810H : la robustesse des terminaux

Norme MIL-STD-810H: la robustesse des terminaux

C’est un écran qui peut fissurer, un connecteur qui peut prendre du jeu, une batterie qui peut se désolidariser, un module GNSS qui peut perdre sa stabilité mécanique. Si la collecte s’arrête, la précision du récepteur ne compense rien.

La norme MIL-STD-810H est fréquemment mise en avant pour qualifier un terminal durci. Il faut la lire avec méthode. Elle ne garantit ni l’étanchéité, ni l’invulnérabilité, ni l’exécution de tous les essais possibles. Elle décrit un cadre d’essais environnementaux. La valeur réelle d’un matériel topographique robuste dépend des méthodes appliquées, de leur sévérité et, surtout, du profil de mission retenu.

De la révision G à la MIL-STD-810H: une norme de méthode, pas un label

La première version de la norme MIL-STD-810 remonte à 1967. Elle a été conçue pour confronter les équipements militaires aux contraintes climatiques et mécaniques susceptibles d’être rencontrées pendant leur transport, leur stockage ou leur utilisation.

La révision MIL-STD-810G a été publiée en 2008. La MIL-STD-810H, publiée en 2019, lui succède avec des procédures affinées et une logique plus claire de profil de mission. C’est le point central.

Un profil de mission ne consiste pas à placer un appareil dans une chambre climatique, puis à déclarer qu’il est robuste. Il consiste à définir les contraintes concrètes de l’environnement visé:

• chutes répétées depuis une hauteur cohérente avec l’usage;
• vibration sur véhicule, engin de chantier ou sac de transport;
• exposition prolongée à la chaleur ou au froid;
• alternance thermique rapide;
• humidité persistante;
• projection de poussières, de sable ou de particules abrasives;
• contraintes de manutention et de stockage.

La norme recense 28 à 29 méthodes d’essai en laboratoire, selon la manière dont les documents et sous-procédures sont décomptés. Aucun terminal de terrain civil ne passe mécaniquement l’intégralité de ce corpus. Ce serait d’ailleurs peu pertinent: un contrôleur GNSS utilisé sur un chantier urbain, une tablette embarquée dans un véhicule forestier et un terminal destiné à une carrière ne subissent pas les mêmes sollicitations.

Le marquage « conforme MIL-STD-810H » ne constitue donc pas une information suffisante. Il indique une référence méthodologique. Il ne dit pas, à lui seul, quelles méthodes ont été conduites, à quelles températures, durant combien de cycles, avec quel montage et avec quel état de fonctionnement du matériel.

Un marquage MIL-STD-810H sans protocole associé mesure surtout la qualité de la fiche commerciale, pas celle du terminal.

Pour un géomètre, un conducteur de travaux ou un opérateur SIG mobile, cette distinction est décisive. La résistance terminal de terrain doit être analysée au niveau des contraintes qui interrompent réellement une mission: chute, pluie prolongée, écran inutilisable sous gants, batterie instable au froid, port de charge exposé à la boue, support de canne qui transmet les vibrations.

Chocs, chutes et vibrations: la mécanique réelle du terrain

La méthode 516.8 couvre les chocs et les chutes. C’est celle qui revient le plus souvent dans les documentations des tablettes durcies et des collecteurs de données GNSS. Mais tous les essais de chute ne se valent pas.

L’essai de chute de transit consiste généralement à soumettre l’appareil à 26 chutes successives. Le terminal est orienté pour frapper ses faces, ses arêtes et ses coins. La hauteur courante est de 1,22 mètre, soit quatre pieds, sur une surface dure. Certaines fiches annoncent 1,50 mètre, soit cinq pieds. La différence est mécanique, pas décorative: l’énergie transmise augmente avec la hauteur et la géométrie de l’impact.

Un choc sur la face arrière teste principalement la coque et la fixation de la batterie. Une chute sur un angle concentre l’effort sur une zone réduite: cadre, écran, joint périphérique et fixation interne sont sollicités simultanément. C’est souvent là que les promesses de durcissement se séparent de la conception réellement maîtrisée.

Pour un terminal relié à un récepteur GNSS, il faut aller plus loin. Après une chute, l’appareil doit rester fonctionnel, mais il doit aussi conserver une connectivité stable avec le récepteur, le modem ou la radio. Un port USB-C desserré, un connecteur propriétaire devenu intermittent ou une fixation de pince fragilisée peuvent immobiliser un levé sans que l’écran ait la moindre fissure.

La méthode 514.8 traite des vibrations. Elle est moins visible dans les argumentaires, alors qu’elle concerne directement les usages embarqués et les déplacements quotidiens. Un terminal fixé dans une cabine, posé sur un tableau de bord ou transporté sur un engin compact subit des sollicitations répétées, de faible amplitude mais sur une durée importante.

Les vibrations ne cassent pas toujours immédiatement. Elles créent des défauts progressifs:

1. Desserrage des fixations mécaniques. Une poignée, une station d’accueil ou un support de canne peut prendre du jeu. L’ergonomie se dégrade, puis le risque de chute augmente.

2. Fatigue des soudures et des nappes internes. Les symptômes sont intermittents: écran tactile qui décroche, recharge instable, perte ponctuelle du signal d’un module de communication.

3. Usure prématurée des connecteurs. Le connecteur étanche reste fermé, mais son maintien mécanique peut être dégradé par les contraintes latérales répétées.

4. Défaut de maintien de la batterie. Une batterie amovible qui bouge de quelques dixièmes de millimètre peut provoquer une coupure sous vibration ou lors d’un choc secondaire.

5. Dérive d’usage. L’opérateur compense un support instable par une prise forcée. La fatigue augmente, la saisie ralentit, les erreurs d’attributs se multiplient.

La norme MIL-STD-810H ne dispense donc pas d’examiner la chaîne complète: tablette, sangle, station d’accueil, câble, canne, pince et alimentation externe. Un matériel topographique ne devient pas robuste parce que son terminal est renforcé. Le point faible est souvent périphérique.

Une chute réussie ne valide pas le terminal pour le levé

L’erreur courante consiste à réduire la tablette durcie norme militaire à la chute. C’est une lecture incomplète. Un appareil peut survivre à 26 impacts contrôlés et rester mal adapté à un cycle de levé de huit heures.

La chute de transit est un essai de transport et de manutention. Elle ne reproduit pas nécessairement une chute avec câble branché, une collision contre une canne, une torsion du châssis dans une sacoche surchargée ou un impact sur un sol irrégulier. Le béton, le granit concassé, une bordure métallique et une grille avaloir ne répartissent pas l’énergie de la même manière.

Il faut aussi distinguer le fonctionnement immédiat de la tenue dans le temps. Un appareil peut redémarrer après l’essai. Cela ne permet pas de conclure à l’absence de microfissure, de déplacement interne ou de déformation d’un joint. Les effets apparaissent parfois plus tard: infiltration après plusieurs cycles pluie-séchage, connecteur sensible à la traction, écran tactile moins homogène sur les bords.

Sur le terrain topographique, les zones les plus exposées restent souvent les moins documentées:

• le contour de l’écran, soumis aux impacts obliques;
• les trappes d’accès aux connecteurs et à la carte SIM;
• le verrouillage de la batterie;
• les points de fixation de la dragonne ou de la poignée;
• les connecteurs de charge et de données;
• le système de centrage forcé ou la pince lorsque le terminal est utilisé avec une canne GNSS;
• les accessoires qui augmentent le bras de levier en cas de chute.

Un terminal de 700 grammes fixé à une poignée rigide ne transmet pas la même charge à son support qu’un collecteur compact. Ajouter une batterie haute capacité, un câble de charge ou une radio externe modifie encore le comportement mécanique. Les essais annoncés pour l’appareil nu ne décrivent pas toujours le système assemblé.

La rigueur consiste à demander ce qui a été testé: appareil seul ou avec batterie; terminal éteint ou en fonctionnement; connecteurs fermés ou câble connecté; hauteur précise; nombre de chutes; nature de la surface; contrôle fonctionnel effectué après l’essai.

Sans ces éléments, l’indice de protection MIL-STD affiché reste une indication partielle.

Températures extrêmes: la batterie est le premier point de rupture

Les méthodes 501.7 et 502.7 concernent respectivement la haute et la basse température. Les plages opérationnelles annoncées pour les terminaux durcis se situent souvent entre -20 °C et +60 °C. Cette donnée mérite d’être lue avec précision.

Une plage de fonctionnement indique que l’appareil est censé assurer ses fonctions dans ces conditions d’essai. Elle ne signifie pas que toutes les fonctions conservent leur niveau nominal. L’autonomie, la vitesse de charge, la lisibilité de l’écran, la sensibilité tactile et la stabilité de la communication peuvent évoluer fortement avant que le terminal ne s’arrête.

À basse température, la batterie lithium-ion est la contrainte dominante. Sa capacité disponible baisse. La résistance interne augmente. La recharge peut être limitée ou bloquée par le système de protection. Sur un chantier hivernal, l’autonomie affichée à température ambiante ne vaut plus grand-chose si le terminal reste plusieurs heures sur une canne ou dans un véhicule non chauffé.

À haute température, la situation s’inverse sans devenir plus favorable. L’écran reste souvent lisible, mais la luminosité maximale peut être réduite par protection thermique. Le processeur peut limiter sa fréquence. La recharge peut ralentir. Une exposition en plein soleil ajoute une charge radiative qui dépasse largement la seule température de l’air.

Un terminal noir placé sur un capot, un tableau de bord ou une caisse métallique peut accumuler une température de surface très supérieure à l’ambiance. Le chiffre « +60 °C » ne dispense pas d’analyser l’installation réelle.

Le choc thermique est traité par la méthode 503.7. Il consiste à confronter le matériel à des transitions rapides entre extrêmes, pouvant aller de -40 °C à +70 °C selon le protocole retenu. Cette épreuve vise les incompatibilités de dilatation entre matériaux: verre, polymères, aluminium, joints, colles, soudures et cartes électroniques.

Le risque n’est pas uniquement la casse immédiate. Une transition brutale peut favoriser la condensation interne, fragiliser une étanchéité périphérique ou mettre en défaut un écran laminé. Un terminal qui passe d’un véhicule chauffé à une pluie froide, puis revient dans une cabine, subit un scénario plus agressif qu’un appareil maintenu à température stable.

La température ne mesure pas seulement le confort d’usage. Elle conditionne l’autonomie, l’intégrité des joints et la continuité de la collecte.

La question opérationnelle n’est donc pas: « Le terminal est-il MIL-STD-810H? » La question est: « Peut-il tenir une journée de saisie, de connexion GNSS et de transmission dans la température réellement subie par son installation? »

IP65, IP67, IP68: une autre mesure de la résistance

La norme MIL-STD-810H et les indices IP répondent à des problèmes distincts. Les confondre conduit à des choix erronés.

L’indice IP évalue la protection contre l’intrusion de corps solides et d’eau. Il renseigne la capacité du boîtier à résister à la poussière et, selon le second chiffre, aux projections, aux jets ou à l’immersion. Un indice IP68 est particulièrement recherché sur les terminaux de terrain, mais il ne valide ni les chutes, ni les vibrations, ni les écarts thermiques.

À l’inverse, une mention MIL-STD-810H ne remplace pas un indice IP. Un terminal peut être testé mécaniquement et rester vulnérable à une immersion ou à l’encrassement de ses connecteurs. Pour le travail de levé, les deux informations sont complémentaires.

Pour un collecteur de données GNSS, l’indice IP doit être interprété avec les conditions d’usage. Une trappe parfaitement fermée ne protège plus un port dès lors qu’un câble de charge est branché. Une station d’accueil peut avoir une protection différente de celle de la tablette. Une batterie amovible ajoute une interface d’étanchéité. Une coque de protection peut limiter l’accès aux trappes sans améliorer le comportement thermique.

La poussière est un cas typique. Le terminal peut être IP68, mais son support, son câble et son connecteur de données restent exposés pendant la synchronisation ou la recharge. Sur une carrière, une plateforme de recyclage ou un chantier de terrassement, les fines particules pénètrent dans les zones de contact et accélèrent l’usure. La résistance affichée du boîtier ne protège pas automatiquement l’écosystème d’accessoires.

Le piège de la « certification » MIL-STD-810H

Il n’existe pas d’organisme centralisé qui délivre un certificat officiel universel MIL-STD-810H pour les terminaux civils. Les fabricants réalisent leurs propres évaluations ou confient les essais à des laboratoires indépendants. Le terme « certifié » est donc souvent employé de manière plus large que ce que la norme permet d’affirmer.

La MIL-STD-810H définit des procédures. Elle ne fixe pas un seuil de réussite unique applicable à tous les produits. Le résultat dépend du profil de mission, du matériel testé, du montage et des critères fonctionnels retenus avant et après essai.

Cela ne rend pas la référence inutile. Cela impose de la qualifier.

Une documentation sérieuse doit permettre d’identifier au minimum:

1. La méthode exacte. « Conforme MIL-STD-810H » est insuffisant. Il faut savoir si le fabricant mentionne la méthode 516.8 pour les chutes, 514.8 pour les vibrations ou des méthodes climatiques précises.

2. La sévérité de l’essai. Hauteur de chute, nombre d’impacts, durée de vibration, plage thermique et nombre de cycles changent l’interprétation.

3. La configuration testée. Batterie standard ou haute capacité, protections montées, ports fermés, accessoires présents ou absents: ces détails conditionnent le résultat.

4. L’état de fonctionnement évalué. Un terminal simplement intact après essai n’a pas le même niveau de validation qu’un appareil contrôlé sur l’écran tactile, la recharge, les communications et les interfaces de terrain.

5. La cohérence avec l’usage visé. Une tablette destinée à un véhicule ne se juge pas comme un contrôleur porté à la main et exposé aux chutes répétées.

L’absence de rapport public complet n’est pas forcément éliminatoire. Les protocoles détaillés peuvent relever d’une documentation technique réservée. Mais si le distributeur ou le fabricant ne peut préciser ni la méthode, ni la hauteur de chute, ni la configuration testée, l’allégation ne permet pas de dimensionner un parc.

Dans une flotte de terminaux, la robustesse ne se résume pas à la survie d’un appareil neuf. Elle se mesure au taux de remplacement, à la disponibilité des batteries, à l’état des ports après une saison, à la tenue des supports et à la possibilité de remplacer une pièce sans immobiliser le contrôleur GNSS.

Choisir un terminal durci pour la collecte géographique

Un terminal de terrain ne travaille jamais seul. Il dialogue avec un récepteur GNSS, une correction réseau, un modem, parfois une station totale robotisée, une caméra ou un capteur inertiel. La robustesse utile est celle qui préserve ce système de mesure.

L’écran doit rester exploitable sous pluie, avec des gants et à forte luminosité. Les boutons physiques gardent une utilité nette lorsque la saisie tactile devient imprécise. La batterie doit pouvoir être remplacée ou sécurisée selon le cycle de mission. Les connecteurs doivent être accessibles sans devenir vulnérables. L’équilibre de masse compte: un terminal trop lourd sur une canne fatigue l’opérateur et augmente le risque de basculement.

La précision GNSS ne dépend pas directement de la tablette. Elle dépend de la constellation suivie, de la qualité des corrections, de l’environnement radioélectrique, du multipath, du masque d’élévation et de la qualité du centrage. Mais la tablette peut interrompre cette précision en cassant la continuité opérationnelle: perte de liaison, saisie erronée, application qui ralentit, batterie vide ou écran illisible.

Le choix doit donc partir du scénario de levé.

Pour de la voirie et des réseaux en milieu urbain, la résistance aux chutes, la lisibilité et la tenue des connecteurs sont prioritaires. Le multipath entre façades et la densité des attributs à saisir imposent une interface stable et rapide.

Pour de l’implantation sur chantier, les vibrations, les poussières abrasives, la fixation sur canne et l’autonomie sont souvent les points critiques. Les chocs ne viennent pas seulement des chutes: ils viennent des déplacements entre zones de travail, des manipulations avec casque et gants, des contacts avec les engins et les coffrages.

Pour la cartographie forestière ou les inventaires environnementaux, l’humidité, les transitions thermiques, le port prolongé et la résistance des boutons deviennent dominants. Une tablette trop encombrante ralentit la progression. Un système de recharge mal protégé devient un point de panne.

Pour la collecte embarquée, la méthode de vibration mérite une attention supérieure au seul test de chute. Le support et son ancrage doivent être évalués avec autant de sérieux que la tablette.

Verdict: viable seulement si le protocole rejoint la mission

La norme MIL-STD-810H reste une référence utile pour évaluer un terminal de terrain. Elle couvre des contraintes que l’indice IP ne mesure pas: chocs, chutes, vibrations, températures extrêmes et transitions thermiques. Elle est indispensable dans une lecture sérieuse du matériel topographique robuste.

Mais elle n’est pas un passeport universel pour le chantier.

Un terminal présenté comme MIL-STD-810H est viable si les méthodes annoncées correspondent aux contraintes du levé, si la sévérité des essais est documentée et si les accessoires suivent le même niveau d’exigence. Chute de 1,22 mètre, vibration, froid, chaleur, humidité, poussière: chaque donnée doit être reliée à une situation réelle.

Si la mention se limite à un pictogramme sans méthode, sans configuration et sans protocole, le verdict est négatif. Ce n’est pas une preuve de robustesse. C’est une promesse non mesurée.
