Quel indice IP pour un terminal de terrain durci?

C’est une équipe qui attend, une implantation qui glisse dans le planning et, parfois, un collecteur GNSS qu’on n’ose plus confier au prochain levé.

L’indice IP d’un terminal de terrain durci répond à une question très concrète: jusqu’où l’appareil tiendra-t-il face à la poussière et à l’eau dans nos conditions réelles de travail? La réponse ne se résume pas à choisir le nombre le plus élevé sur une fiche produit. Entre IP65, IP67 et IP68, le bon compromis dépend de ce qui se passe vraiment autour de la canne GNSS, du trépied et du véhicule.

Deux chiffres qui ne racontent pas la même histoire

La norme CEI 60529, aussi appelée IEC 60529, encadre les indices de protection IP. Elle se lit avec deux chiffres: le premier concerne les corps solides et la poussière; le second, l’eau.

C’est un langage utile, à condition de ne pas lui faire dire plus qu’il ne dit.

Le premier chiffre mérite autant d’attention que le second. Dans un lotissement sec en été, sur une plateforme de terrassement ou en bord de piste, la poussière fine s’invite partout: autour des boutons, dans les connectiques, sous les protections de ports, dans les logements de batterie. Pour un collecteur de données GNSS, le niveau 6 est devenu le socle cohérent d’un usage professionnel extérieur.

Le second chiffre, lui, doit être lu comme une mise en situation. Un « 5 » ne veut pas dire que l’appareil est fragile sous la pluie. Il signifie qu’il résiste aux jets d’eau à basse pression, mais qu’il n’est pas conçu pour séjourner sous l’eau. Cette nuance évite beaucoup de mauvaises décisions, notamment lorsque l’on assimile abusivement une bonne étanchéité à une capacité d’immersion.

Un indice IP n’est pas une médaille de robustesse: c’est la réponse précise à un type d’exposition.

IP65, IP67 ou IP68: le chantier décide avant le catalogue

Pour la majorité des relevés topographiques courants, l’IP65 est souvent le niveau le plus rationnel. Un opérateur travaille sous une pluie soutenue, pose son terminal sur une aile de pick-up mouillée, traverse une zone poussiéreuse, essuie l’écran avec un chiffon humide: le matériel reste dans son domaine d’emploi.

C’est le bon choix lorsque l’eau vient surtout du ciel, des projections et de l’usage quotidien. Autrement dit, pour les interventions où le terminal accompagne l’équipe mais ne risque pas de tomber dans une fosse, un regard, un fossé ou une embarcation.

L’IP67 devient pertinent dès que le risque d’immersion accidentelle est crédible. Pas théorique: crédible. Les environnements humides, les travaux d’assainissement, les ouvrages hydrauliques, les chantiers fluviaux ou certains relevés en zones agricoles le justifient bien mieux qu’un argument commercial généraliste.

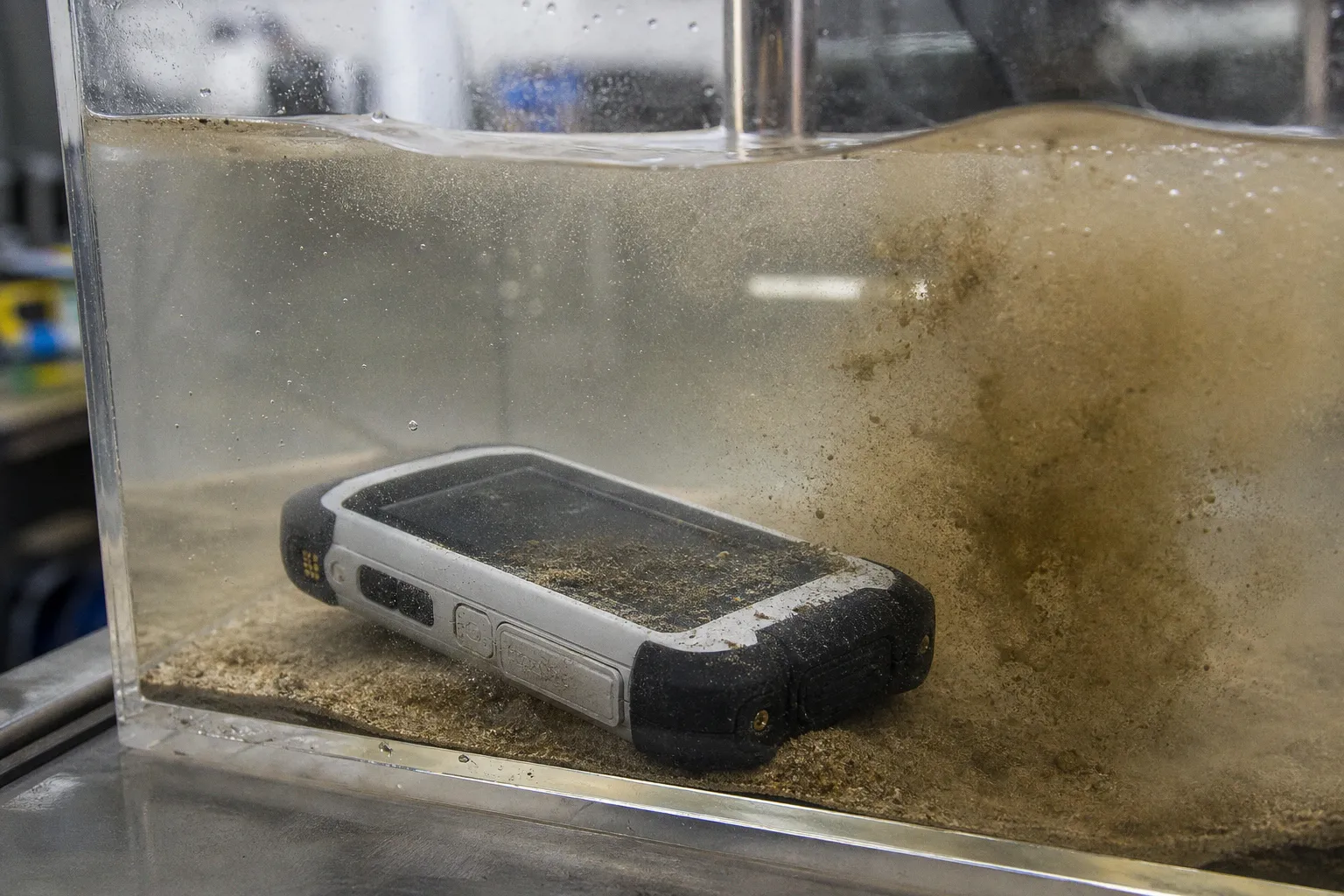

La référence est claire: un appareil IP67 est protégé contre une immersion temporaire jusqu’à un mètre de profondeur pendant trente minutes. Ce n’est pas une invitation à travailler sous l’eau. C’est une marge de sécurité pour l’incident que personne n’a prévu, mais que beaucoup d’équipes ont déjà vécu.

L’IP68 va plus loin, avec une immersion continue au-delà d’un mètre. Mais il faut ici reprendre le réflexe du géomètre: lire la condition complète, pas seulement l’intitulé. La profondeur exacte et la durée d’immersion sont fixées par le constructeur. Deux terminaux annoncés IP68 ne proposent donc pas nécessairement le même niveau de protection dans les mêmes circonstances.

Le bon niveau selon les situations de levé

Nous pouvons résumer le raisonnement sans transformer le choix du matériel en concours de sigles:

1. Levé urbain, VRD, implantation de bâtiment, récolement classique: IP65 répond généralement au besoin. La pluie, la boue projetée et les poussières sont les agressions ordinaires; l’immersion reste exceptionnelle.

2. Travaux agricoles, carrières, plateformes très poussiéreuses: la priorité reste l’étanchéité à la poussière, donc le premier chiffre à 6. L’IP65 conserve tout son sens si le terminal ne court pas de risque réel de chute dans l’eau.

3. Assainissement, cours d’eau, zones inondables, chantiers portuaires: IP67 apporte une sécurité opérationnelle plus cohérente. Dans ces métiers, le terminal passe souvent de la poche à la canne, de la cabine au sol, parfois dans des conditions où l’eau ne prévient pas.

4. Usage avec exposition répétée ou prolongée à l’eau: IP68 peut se défendre, mais seulement après lecture des limites de profondeur et de durée annoncées pour l’appareil concerné. L’étiquette seule ne suffit pas à trancher.

Cette façon de choisir peut sembler moins spectaculaire qu’un « prenez le maximum ». Elle est pourtant plus saine pour le budget, l’ergonomie et l’adoption par les équipes.

L’erreur classique: confondre étanchéité et résistance aux chutes

Sur le terrain, le scénario le plus fréquent n’est pas forcément la noyade du terminal. C’est la chute: du capot d’un véhicule, d’une caisse de matériel, d’une poche de gilet, ou simplement d’une main fatiguée en fin de journée.

Or un indice IP ne dit rien de la résistance aux chocs, aux vibrations ou aux températures. Un terminal IP68 peut très bien être malmené par une chute pour laquelle il n’a pas été validé. À l’inverse, un appareil résistant mécaniquement n’est pas automatiquement à l’aise sous une pluie battante.

Pour les contraintes mécaniques, il faut regarder les essais relevant notamment des normes MIL-STD-810G ou MIL-STD-810H. Elles couvrent des sollicitations différentes: chocs, chutes, vibrations, variations de température. C’est une autre famille de garanties, avec une autre logique.

Dans une équipe de topographie, cette confusion crée une friction assez prévisible. Le responsable technique pense avoir acheté un terminal « indestructible »; l’opérateur, lui, découvre qu’il doit toujours protéger l’écran, les connecteurs ou le logement de batterie avec soin. Personne n’a vraiment tort, mais le matériel a été choisi sur un raccourci.

La pluie, la poussière et la chute ne sont pas le même problème. Le terminal doit être évalué sur les trois.

Il faut aussi garder les accessoires dans le champ de vision. Une tablette durcie topographie peut être bien protégée, mais perdre sa continuité d’usage avec un câble endommagé, un support de canne peu fiable, une batterie auxiliaire exposée ou un port laissé ouvert. L’étanchéité du boîtier ne compense pas une organisation du matériel bancale.

Pourquoi viser trop haut peut devenir un mauvais calcul

Le réflexe du « plus c’est haut, mieux c’est » est compréhensible. Nous achetons un outil censé rester plusieurs années dans le parc matériel; personne n’a envie de faire un compromis qui ressemble à une économie de bout de chandelle.

Mais le surdimensionnement a un coût concret. Un indice de protection très élevé peut alourdir le terminal, épaissir son boîtier, compliquer la dissipation thermique et augmenter son prix. Sur le papier, cela rassure. Dans la main, cela peut fatiguer l’opérateur, encombrer le harnais ou rendre les saisies plus pénibles avec des gants.

C’est là que l’ergonomie rejoint la protection. Un terminal très blindé, mais mal adopté, finit parfois rangé dans le véhicule tandis que l’équipe revient à son smartphone ou à un support papier « pour aller plus vite ». Toute la chaîne de collecte perd alors en qualité: identifiants de points, photos, attributs, contrôles et synchronisation.

L’IP69K illustre bien ce décalage. Ce niveau vise des nettoyages industriels à haute pression et haute température. Il n’est pas une obligation pour la topographie de terrain classique. L’exiger sans usage qui le justifie revient souvent à payer, porter et refroidir davantage un équipement dont les capacités excèdent largement les contraintes de la mission.

Le meilleur terminal n’est donc pas celui qui accumule les certifications. C’est celui qui absorbe les conditions du chantier sans dégrader la journée de travail.

L’étanchéité se joue aussi dans les petits gestes

La résistance eau et poussière d’un matériel topographique n’est jamais uniquement une propriété figée à l’usine. Elle dépend aussi de ce que nous faisons du terminal entre deux points.

Un capuchon de connectique mal remis, un joint encrassé, une trappe de batterie refermée à la va-vite ou un connecteur chargé humide: ce sont de petits écarts, mais ils reviennent souvent lorsque le rythme monte. Les jours de pluie, la courbe d’apprentissage ne porte pas seulement sur le logiciel de collecte ou le contrôleur GNSS. Elle porte sur ces routines très terre à terre.

Quelques habitudes font réellement la différence:

• Refermer les protections de ports avant de quitter le véhicule, pas une fois arrivé sur la zone de levé sous l’averse. C’est une seconde gagnée au mauvais moment et une exposition évitable.
• Nettoyer la poussière avant d’ouvrir une trappe, surtout au retour d’une carrière ou d’une plateforme sèche. La poussière coincée dans un joint est plus problématique qu’un boîtier simplement sale.
• Éviter de recharger un équipement encore humide. L’étanchéité externe ne dispense pas de prudence au niveau des connecteurs et de l’alimentation.
• Prévoir un rangement qui sèche sans cuire: caisse ventilée, housse propre, séparation entre le terminal, les batteries et les accessoires de levé topographique.
• Former toute l’équipe au même geste, y compris les personnes qui utilisent le matériel ponctuellement. La robustesse ne doit pas reposer sur la mémoire d’un seul référent.

Cette discipline n’a rien de théorique. Elle réduit les retours atelier, évite les appareils indisponibles le matin d’une intervention et préserve l’autonomie réelle des batteries terrain. Un terminal qui surchauffe dans une coque fermée ou qui passe ses soirées branché dans une caisse humide ne donnera pas le meilleur de lui-même, même avec un excellent indice IP.

Choisir sur le risque réel, puis faire vivre le matériel

La question « IP67 ou IP68 en topographie? » appelle rarement une réponse universelle. Nous devons plutôt poser la bonne série de questions: l’immersion est-elle plausible ou seulement imaginable? Le terminal est-il utilisé à pied, en véhicule, sur canne, au bord de l’eau? Les équipes travaillent-elles sous de fortes pluies de manière régulière? Quel est le vrai point faible du parc actuel: l’eau, la poussière, les chutes, l’autonomie, ou une ergonomie qui décourage la saisie?

Ce diagnostic évite deux impasses. La première consiste à sous-évaluer le terrain et à découvrir les limites de l’IP65 lors du premier incident d’immersion. La seconde consiste à acheter un choix terminal durci étanche surdimensionné, plus cher et plus lourd, alors qu’un modèle IP65 bien intégré aurait mieux servi les équipes.

Pour un usage topographique standard, IP65 est souvent un socle robuste et raisonnable. Dès lors qu’une chute dans l’eau fait partie des aléas normaux du métier, IP67 devient une assurance opérationnelle pertinente. L’IP68 mérite une analyse plus précise des conditions constructeur et de la fréquence réelle d’exposition.

Au bout du compte, l’indice IP n’est pas une ligne de plus à cocher. C’est un compromis de terrain entre protection, confort, budget et continuité de production. Et comme souvent avec le matériel GNSS, la bonne décision est celle que l’équipe pourra utiliser sans friction, sous la pluie comme dans la poussière, pendant toute la durée du chantier.
