Technologie GNSS RTK: le résumé en 5 minutes

L’écart ne vient pas d’une antenne « plus puissante ». Il vient d’une méthode de mesure différente, de corrections différentielles et d’une condition non négociable: résoudre les ambiguïtés de phase.

Le GNSS RTK n’est donc pas un mode de précision que l’on active dans un menu. C’est une chaîne complète: ciel dégagé, récepteur multi-constellation, antenne stable, base de coordonnées connues ou réseau NTRIP fiable, flux RTCM valide et solution RTK Fixed. Si un seul de ces éléments décroche, le centimètre disparaît.

Le RTK ne mesure pas mieux parce qu’il reçoit davantage de satellites. Il mesure mieux parce qu’il compare des phases de porteuse et compense des erreurs communes.

La physique derrière la précision: au-delà du code

Le fonctionnement RTK repose d’abord sur une différence fondamentale entre deux mesures GNSS: le code et la phase de la porteuse.

Un récepteur standard calcule sa distance aux satellites en mesurant le temps de propagation d’un code pseudo-aléatoire. Cette pseudo-distance est suffisante pour la navigation, le guidage général ou le géoréférencement grossier. Elle ne l’est pas pour implanter une limite, lever un réseau ou contrôler une cote.

Le signal porteur, lui, est beaucoup plus fin. Sur la fréquence L1, sa longueur d’onde est d’environ 19 cm. Le récepteur ne se contente plus de savoir à quel instant un code est arrivé: il suit les cycles de cette onde. Il accède alors à une information de distance très précise, mais incomplète.

Le problème porte un nom: l’ambiguïté entière.

Au démarrage, le récepteur connaît la fraction de cycle mesurée entre le satellite et l’antenne. Il ne connaît pas immédiatement le nombre entier de cycles présents sur le trajet. Tant que ce nombre n’est pas déterminé, la solution reste flottante. Une fois les ambiguïtés fixées, le système bascule en RTK Fixed et peut produire une précision centimétrique.

Cette résolution ne se fait pas dans le vide. Le signal GNSS traverse l’ionosphère, la troposphère, subit les erreurs d’horloge satellite et les imprécisions orbitales. Une partie de ces erreurs affecte de façon comparable deux récepteurs proches: une station de référence et un rover. C’est cette corrélation que le RTK exploite.

Le mot central est donc bien « différentiel ». Le rover ne devient pas précis seul. Il devient précis parce qu’il reçoit l’observation d’un point fixe dont les coordonnées sont maîtrisées.

Pourquoi le multi-constellation ne dispense de rien

Les récepteurs RTK actuels suivent simultanément GPS, GLONASS, Galileo et BeiDou, sur plusieurs fréquences comme L1, L2 et L5. Cette densité améliore nettement la disponibilité de la solution.

Plus de satellites visibles signifie:

• une géométrie généralement plus robuste;
• davantage d’observations pour résoudre les ambiguïtés;
• une meilleure continuité près d’obstacles partiels;
• une capacité accrue à détecter une mesure incohérente;
• un redémarrage plus rapide après une perte de correction ou un cycle slip.

Mais multi-constellation ne signifie pas immunité au multipath. Une façade vitrée, un bardage métallique, un mur de soutènement ou la cabine d’un engin peuvent réfléchir le signal. Le récepteur voit alors un trajet direct et un ou plusieurs trajets réfléchis. La phase se décale. La solution peut rester affichée en Fixed tout en portant un biais local.

Un grand nombre de satellites ne corrige pas une mauvaise implantation d’antenne. Il peut seulement donner une apparence de stabilité à une mesure contaminée.

Architecture du système: de la station de base au rover

Un système GNSS RTK fonctionne avec deux extrémités: une référence et un mobile.

La référence est soit une station de base locale installée sur un point connu, soit un réseau de stations permanentes distribuant des corrections par Internet. Le mobile est le rover utilisé pour lever, implanter ou contrôler.

Dans les deux cas, le mécanisme est identique: la référence mesure les satellites qu’elle reçoit, compare ces mesures à sa position connue et transmet l’écart au rover. Le rover combine ces corrections avec ses propres observations de phase.

La base locale paraît simple: installer un trépied, fixer l’antenne, lancer la diffusion UHF. C’est incomplet. Le point de base doit être fiable. Si ses coordonnées sont erronées de 8 cm, tous les points levés le seront approximativement dans le même ordre de grandeur. Le rover peut afficher une solution Fixed impeccable; le chantier reste décalé.

Il faut distinguer la précision relative de la précision absolue.

Une base implantée arbitrairement permet de travailler avec une excellente cohérence relative: deux points levés à quelques mètres d’écart peuvent être comparés avec une précision centimétrique. En revanche, leur position dans le système légal ou dans le canevas projet n’est pas garantie tant que la base n’a pas été rattachée.

Le centrage forcé, la hauteur d’antenne et le type de point ne sont pas des détails de saisie. Une erreur de hauteur de canne ou une mauvaise référence d’antenne produit un biais systématique. Aucun calcul RTK ne compensera une mesure physique mal renseignée.

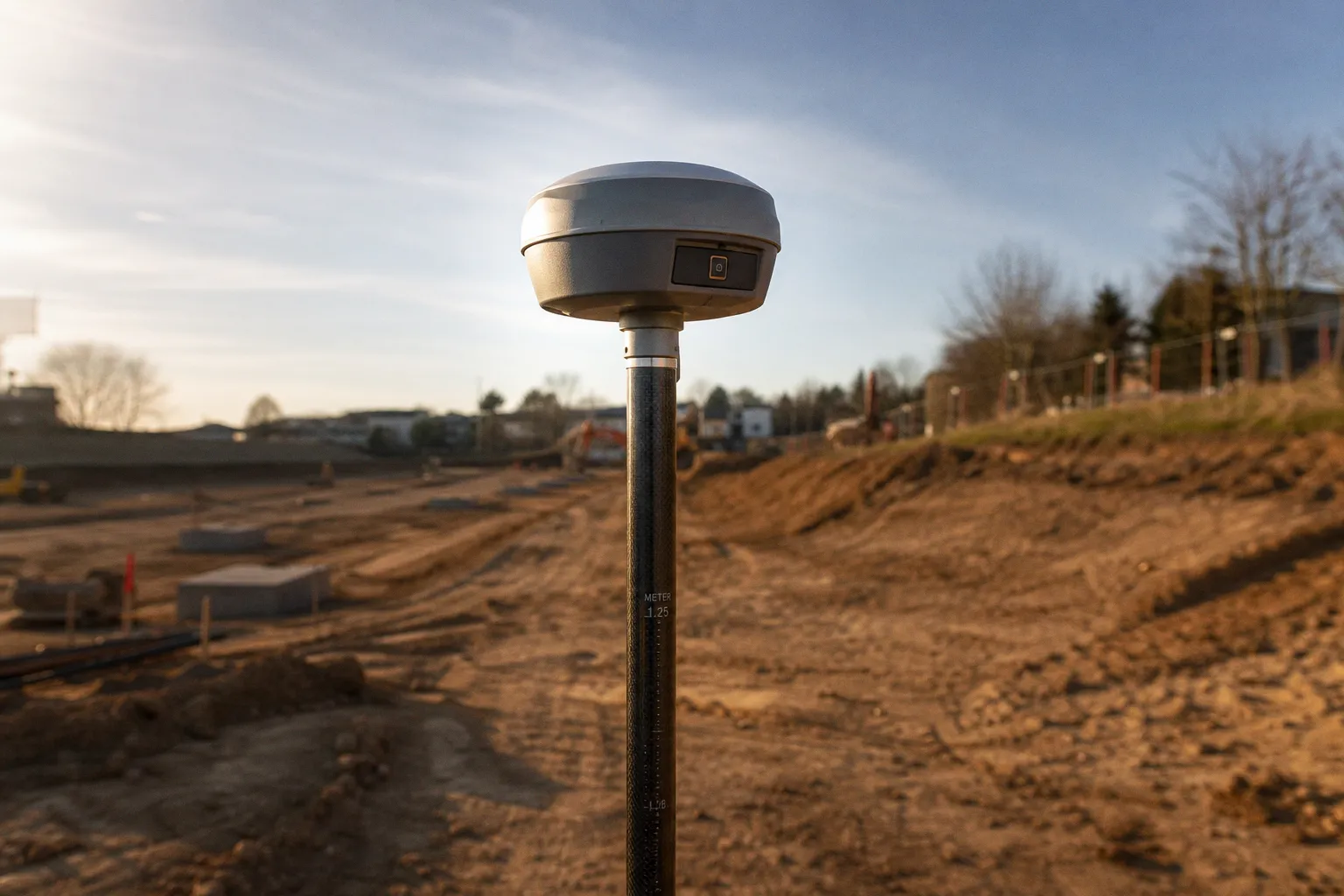

Le rover n’est pas seulement un récepteur

Sur le terrain, le rover est un ensemble mécanique et radioélectrique:

• l’antenne reçoit les signaux des constellations;
• le récepteur calcule les observables et applique les corrections;
• le modem reçoit le flux NTRIP ou la radio UHF;
• la canne impose une hauteur et une verticalité;
• le contrôleur enregistre le point dans un système de coordonnées donné.

La précision annoncée par un récepteur RTK ne décrit que la solution de positionnement. Elle ne couvre ni le niveau de la bulle, ni le jeu mécanique de l’embout, ni la verticalité d’une canne inclinée sans compensation inertielle, ni le mauvais choix de projection.

Un rover avec compensation inertielle peut corriger l’inclinaison de la canne. C’est utile à proximité d’un mur, sous un véhicule ou sur un point inaccessible à l’aplomb. Mais l’inertiel exige une calibration et une stabilité de comportement. Il ne transforme pas une antenne masquée par une structure métallique en capteur fiable.

RTCM et NTRIP: la correction temps réel GNSS n’est pas un simple flux Internet

Les corrections transitent généralement au format RTCM 3.x. Ce format transporte les informations nécessaires au rover: observations de la station, éphémérides, état des constellations et données permettant de reconstruire une solution différentielle.

Le protocole NTRIP sert à acheminer ces corrections sur un réseau IP. Le rover se connecte à un point de montage, s’authentifie, transmet souvent sa position approximative, puis reçoit le flux correspondant à la station ou au réseau sélectionné.

Le principe est direct. Son exécution l’est moins.

Un mauvais point de montage peut envoyer une correction inadaptée à la zone de travail. Une latence excessive rend l’information obsolète. Une coupure cellulaire bloque la réception. Un débit faible ou irrégulier peut provoquer des ruptures de correction et forcer le récepteur à repasser en Float.

Les indicateurs à lire sur le contrôleur ne sont pas décoratifs:

1. Le statut de solution. Seul RTK Fixed autorise une revendication centimétrique. RTK Float doit être considéré comme une solution de transition ou de contrôle, pas comme une position finale d’implantation.

2. L’âge des corrections. Une correction vieille de plusieurs secondes peut parfois maintenir une solution, mais elle ne mérite pas la même confiance qu’un flux stable et quasi continu. Plus l’âge augmente, plus le risque de décorrélation augmente.

3. Le nombre de satellites et de constellations utilisées. Un nombre élevé est favorable, mais il faut surtout observer sa stabilité et la géométrie. Un environnement urbain peut fournir beaucoup de signaux réfléchis.

4. Les écarts-types affichés. Ils renseignent sur le modèle interne du récepteur. Ils ne détectent pas toujours une erreur de projection, une mauvaise hauteur d’antenne ou un multipath constant.

5. Le délai de fixation. Une résolution très lente ou des bascules répétées Fixed/Float signalent un environnement dégradé, une réception de corrections instable ou des conditions de ligne de base défavorables.

Un indicateur Fixed valide les ambiguïtés calculées. Il ne valide ni le système de coordonnées, ni la verticalité de la canne, ni l’absence de réflexion locale.

La ligne de base fixe la limite physique du RTK

La distance entre la référence et le rover est déterminante. À mesure que la ligne de base s’allonge, les erreurs atmosphériques cessent d’être suffisamment communes aux deux récepteurs. La correction différentielle perd de son efficacité.

Pour une base unique, une portée de 10 à 30 km reste le cadre de travail raisonnable selon l’environnement, les fréquences disponibles et les exigences du chantier. Au-delà, la solution peut encore se fixer, mais la simple présence du statut Fixed ne suffit plus à garantir le niveau de précision attendu.

Les valeurs indicatives montrent la dérive:

Ces chiffres ne constituent pas une promesse terrain. Ils décrivent une tendance: le vertical se dégrade plus vite que l’horizontal. C’est précisément la raison pour laquelle un contrôle altimétrique ne se limite pas à lire une cote GNSS sur l’écran.

Les réseaux NRTK ou VRS réduisent ce problème en modélisant les erreurs à partir de plusieurs stations de référence. Ils ne suppriment pas les contraintes locales. Ils améliorent le modèle régional; ils ne voient pas le multipath créé par un hangar à trois mètres du rover.

L’environnement domine souvent la fiche technique

Un récepteur haute précision ne compense pas une géométrie satellite médiocre ni un masque physique. Les cas les plus pénalisants sont connus:

• les rues étroites bordées de façades hautes, où la portion de ciel visible est réduite;
• les façades vitrées ou métalliques, génératrices de multipath;
• les arbres à feuillage dense et humide, qui atténuent et diffractent le signal;
• les zones proches de lignes électriques, d’émetteurs radio ou d’équipements industriels;
• les points au pied d’un talus, d’un mur ou sous un ouvrage;
• les antennes placées trop près d’une carrosserie, d’un garde-corps ou d’un opérateur.

L’indice IP68 protège le matériel contre l’eau et la poussière. Il ne protège pas la mesure contre le masque satellite. Confondre robustesse mécanique et robustesse métrologique est une erreur fréquente.

Le test terrain utile consiste à répéter le même point après avoir déplacé l’antenne de quelques décimètres, modifié l’orientation du rover ou attendu une évolution de la géométrie. Si les coordonnées dérivent au-delà de la tolérance projet alors que l’écran conserve un statut Fixed, l’environnement est en cause jusqu’à preuve du contraire.

RTK Fixed et RTK Float: deux états qui ne se valent pas

Le vocabulaire est simple. L’interprétation doit être stricte.

En RTK Float, le récepteur utilise les corrections mais n’a pas résolu de manière entière les ambiguïtés de phase. Il estime les cycles avec des valeurs décimales. La précision peut être décimétrique, parfois meilleure, parfois nettement moins bonne. Elle n’est pas contractualisable pour une implantation de précision.

En RTK Fixed, les ambiguïtés entières sont résolues. Le récepteur peut alors exploiter pleinement la mesure de phase et atteindre la précision centimétrique attendue: typiquement 1 à 2 cm horizontalement et 2 à 4 cm verticalement dans des conditions favorables.

La confusion vient du fait que les deux états donnent une coordonnée, une altitude et une apparence de continuité. Un point Float peut même sembler cohérent sur une courte série. Ce n’est pas un argument de qualité.

La discipline de levé est donc élémentaire:

1. Attendre une solution Fixed stable avant l’acquisition.

2. Contrôler l’âge des corrections et l’état de la liaison.

3. Lever un point de contrôle connu au début de la session.

4. Revenir sur ce point après les opérations critiques ou après une coupure.

5. Répéter les points sensibles avec une temporalité différente si le site est perturbé.

6. Séparer clairement les données Fixed, Float et autonomes dans le fichier de terrain.

Le dernier point est souvent négligé. Mélanger des observations de qualité différente dans le même jeu de données crée une fausse homogénéité. Le logiciel de DAO ou de SIG ne devinera pas qu’un point a été acquis après une perte de correction.

Le RTK n’est pas du PPK, et la correction ne remplace pas le contrôle

RTK signifie Real-Time Kinematic. La correction est appliquée en temps réel, au moment où le point est levé. Le résultat dépend donc immédiatement de la qualité de la liaison, de la solution et du contexte satellite.

Le PPK traite les observations brutes après acquisition. Il peut être pertinent lorsqu’une liaison temps réel est impossible ou lorsqu’un traitement différé apporte un contrôle supplémentaire. Les deux méthodes exploitent des principes de phase proches, mais elles ne répondent pas au même besoin opérationnel.

Pour une implantation, le temps réel est nécessaire: l’opérateur doit disposer de la position pendant l’action. Pour un relevé sous contraintes de communication, l’enregistrement brut et le post-traitement peuvent être une solution. Aucun des deux modes ne contourne les masques sévères ni le multipath massif.

Le GNSS RTK est particulièrement efficace pour:

• les levés topographiques en terrain ouvert;
• l’implantation de réseaux, d’axes et de plateformes;
• le contrôle de terrassement;
• le géoréférencement rapide de points SIG;
• les opérations où la productivité dépend d’une précision immédiate.

Il devient insuffisant seul lorsque l’environnement bloque le ciel ou impose une précision altimétrique critique sans protocole de contrôle. Dans ces cas, station totale, nivellement ou combinaison des méthodes restent nécessaires. Le choix n’est pas idéologique. Il dépend de l’observable disponible.

Verdict: viable seulement si la chaîne est maîtrisée

Le GNSS RTK fournit réellement une précision centimétrique. Ce n’est ni un argument commercial ni une approximation: en solution Fixed, avec des corrections RTCM fraîches, une ligne de base adaptée et un environnement dégagé, 1 à 2 cm en horizontal est un ordre de grandeur opérationnel solide.

Mais le résultat est conditionnel.

Base mal coordonnée, mauvais système de référence, correction NTRIP instable, rover en Float, canne inclinée sans compensation, antenne soumise au multipath: chacun de ces défauts peut annuler le bénéfice du RTK sans forcément déclencher une alarme explicite.

Le verdict est binaire. Pour un point exigeant, la solution est Fixed, contrôlée et cohérente avec un point connu: le RTK est viable. Si l’une de ces conditions manque, la position affichée reste une information de navigation améliorée. Pas une mesure à implanter.
