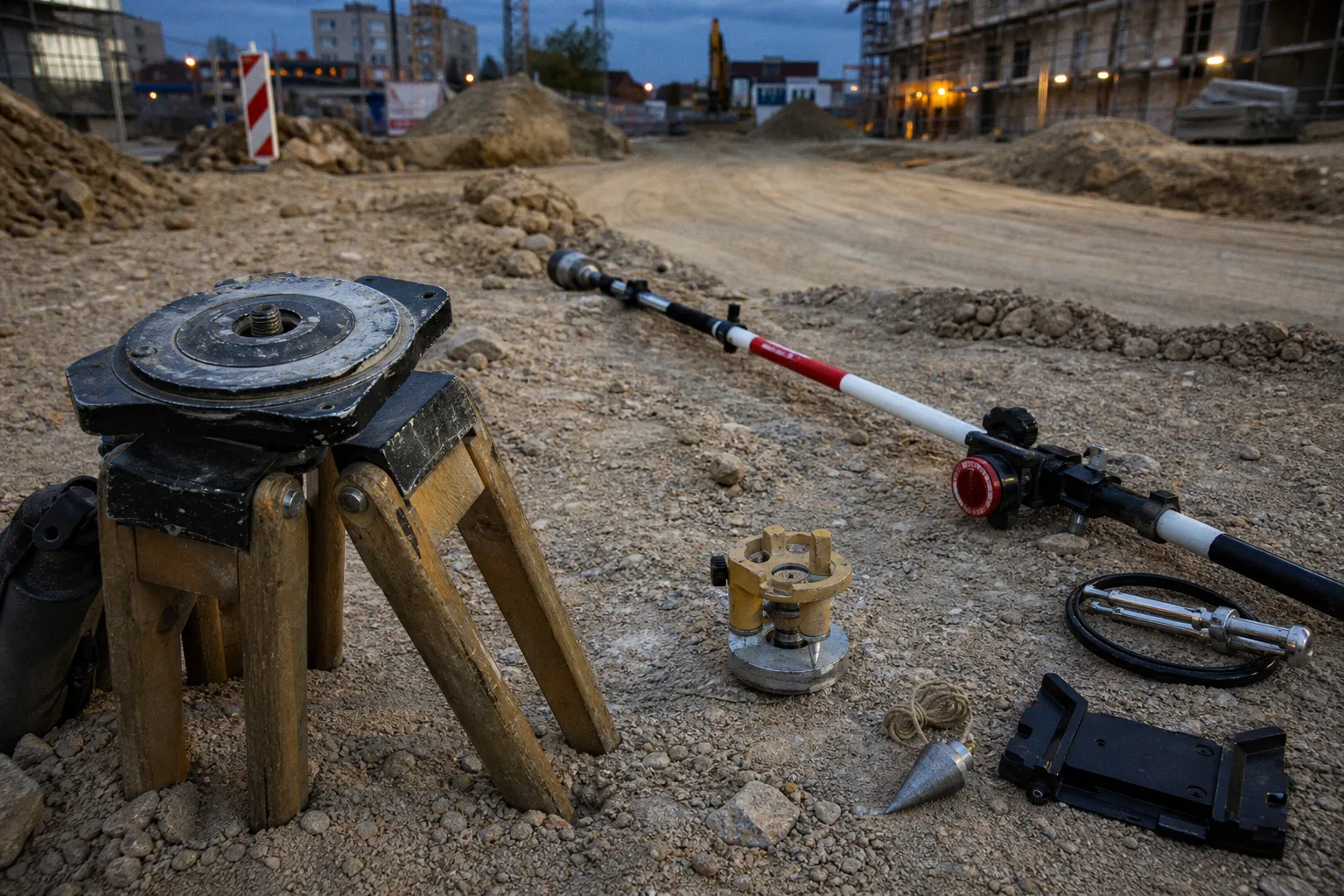

Accessoires de levé topographique : 5 indispensables

Un trépied qui fléchit sous le pied d'un opérateur coûte plus cher qu'une antenne GNSS haut de gamme. Sur un chantier de levé topographique, la précision finale ne résulte jamais d'un seul composant: elle émerge d'une chaîne d'éléments physiques dont la rigidité, l'alignement et la fiabilité conditionnent l'intégrité de chaque mesure archivée dans le carnet de terrain. Traiter les accessoires comme de simples consommables revient à introduire un bruit de fond dans le pipeline de données qu'aucun algorithme de post-traitement ne compensera.

Pour qui structure un service topographique, la question n'est donc pas « quels équipements acheter », mais « quelle architecture matérielle garantira la répétabilité des mesures, l'interopérabilité des composants et la continuité opérationnelle sur la durée d'une campagne ». Cinq catégories d'accessoires de levé topographique indispensables répondent à cette exigence systémique.

La stabilité mécanique: choisir son trépied selon la norme ISO 12858-2

Le trépied est la fondation physique du levé. Sa fonction dépasse le simple support: il définit la planéité, la rigidité torsionnelle et l'amortissement des vibrations, trois paramètres qui déterminent directement la qualité angulaire de la mesure. La norme ISO 12858-2 classe les trépieds en deux familles selon la masse de l'instrument qu'ils portent et la précision angulaire visée.

Les trépieds lourds, conçus pour des instruments jusqu'à 15 kg, sont destinés aux stations totales motorisées et aux récepteurs GNSS exigeant une précision angulaire de 3" ou mieux. Le hêtre massif y reste le matériau de référence grâce à son amortissement vibratoire supérieur, qui élimine les oscillations résiduelles après mise en station. Les modèles en fibre de verre, capables de porter jusqu'à 30 kg, offrent une alternative plus légère mais avec un amortissement moindre, ce qui les éloigne des applications de très haute précision.

Les trépieds légers, dimensionnés pour des instruments de moins de 5 kg, conviennent aux antennes GNSS portables et aux niveaux optiques courants. Ils ne doivent jamais être sollicités pour des mesures angulaires de haute précision, même si leur maniabilité séduisante invite à la polyvalence. Faire reposer une station totale motorisée sur un trépied léger en aluminium revient à demander à un instrument haut de gamme de compenser une instabilité qu'il ne peut pas corriger.

Le choix d'un trépied inadapté se traduit mécaniquement par une dérive lente de la mesure, invisible à l'œil mais mesurable au contrôleur. C'est précisément le type de défaut silencieux qui corrompt une chaîne de données sans qu'aucun message d'erreur ne soit généré.

Cannes et bipodes: l'art de la verticalité pour les mesures GNSS

La canne topographique prolonge le récepteur GNSS jusqu'au sol. Sa rigidité en flexion et son aptitude à maintenir une verticalité parfaite constituent les deux conditions qui garantissent la qualité du positionnement par satellite. Deux familles de matériaux se partagent le marché.

La canne topographique carbone offre un rapport rigidité/poids imbattable, une dilatation thermique quasi nulle et une insensibilité à l'humidité. Elle s'impose comme le choix par défaut pour les levés GNSS exigeants, malgré un coût supérieur à l'aluminium. L'aluminium, plus économique, reste pertinent pour les missions courtes ou les opérateurs moins intensifs, à condition de vérifier la rectitude du tube et la qualité du système de blocage télescopique à chaque déploiement.

Le filetage 5/8" s'est imposé comme une référence de fait sur le marché, mais sa généralisation reste partielle: selon les fabricants, les générations de matériel et les diamètres de canne, l'assemblage entre la canne, le bipode et le support de carnet peut imposer un adaptateur spécifique. Toute interface doit être vérifiée à l'achat et avant chaque déploiement, car un couple de serrage appliqué sur un filetage mal assorti introduit un jeu immédiatement traduit en erreur de centrage. Cette exigence d'interface est exactement la même que celle qui régit les API dans une chaîne logicielle: un standard mal respecté génère des erreurs silencieuses en aval.

Le bipode télescopique prolonge la stabilité de la canne par un triangle d'appui au sol. Sa longueur réglable, typiquement de 90 cm à 180 cm, permet de s'adapter au relief et à la posture de l'opérateur. Sans bipode, une canne GNSS devient unipode: chaque mouvement du corps se répercute directement sur la mesure et dégrade la précision verticale de plusieurs millimètres.

La verticalité d'une canne n'est pas un détail ergonomique, c'est une garantie d'intégrité géométrique qui se propage jusqu'aux coordonnées finales du levé.

Prismes et réflecteurs: garantir la fiabilité des visées optiques

Le prisme est l'interface entre la station totale et le point à mesurer. Sa fonction est de renvoyer le faisceau infrarouge émis par l'instrument vers son capteur, ce qui permet le calcul simultané de la distance et de l'angle. Trois familles principales couvrent l'essentiel des besoins opérationnels.

Le prisme rond classique, monté sur support basculant, offre une portée maximale et reste la référence pour les visées de précision longue distance. Le mini-prisme, plus compact, est utilisé pour les points contraints ou les levés intérieurs où l'encombrement prime. Le prisme omnidirectionnel à 360°, monté en général sur canne, supprime la nécessité d'orienter le prisme face à l'instrument, ce qui accélère considérablement les levés en mode robotisé.

Chaque famille impose un constant de prisme spécifique que la station totale doit connaître. Une erreur de paramétrage sur ce constant se traduit immédiatement par un décalage systématique en distance, invisible sur une mesure isolée mais détectable au contrôle de fermeture. Comme pour tout composant d'une chaîne de mesure, la qualité du prisme ne s'exprime qu'au sein d'un protocole de calibration rigoureux.

Embases de centrage: la précision millimétrique au service du levé

L'embase de centrage est l'élément qui assure la transition entre le repère au sol et l'instrument. Sa rigidité torsionnelle et la précision de son plomb déterminent la qualité du positionnement vertical. Une embase de qualité permet un centrage jusqu'à 0,5 mm à 1,5 m, soit la résolution nécessaire pour garantir la répétabilité des mesures sur points fixes.

Deux variantes coexistent. L'embase à plomb optique reste la solution de référence pour les stations totales haute précision, car elle ne souffre pas des conditions de luminosité ambiante. L'embase à plomb laser simplifie la mise en station et accélère le travail sur terrain dégagé, au prix d'une légère perte de lisibilité en plein soleil ou en présence de surfaces réfléchissantes.

Le choix d'une embase inadaptée se manifeste par une dérive lente de la verticalité de l'instrument au cours d'une session de mesure, phénomène amplifié par les écarts thermiques et les vibrations de chantier. Cette dérive n'apparaît dans aucun contrôle instantané, mais compromet toute campagne de nivellement de précision ou de rattachement géodésique.

Ergonomie et autonomie: supports de carnet et gestion des batteries

Le dernier maillon de la chaîne matérielle est souvent le plus négligé, alors qu'il conditionne directement la productivité de l'opérateur. Le support de carnet de terrain ou de tablette durcie — poignées de type GHT63, Flexi-Grip et équivalentes — fixe le terminal de saisie directement sur la canne, ce qui préserve l'ergonomie de l'opérateur et limite la fatigue sur les sessions prolongées. Un support inadapté génère des micro-rotations du terminal, sources d'erreurs de saisie et de postures à risque pour le poignet.

L'autonomie énergétique conditionne la continuité du levé. Les batteries Lithium-Ion 7,4 V / 2,6 Ah sont devenues le standard pour les récepteurs GNSS et carnets de terrain modernes. Leur comportement chute cependant avec la température: les modèles non certifiés pour le froid extrême perdent une part significative de leur capacité nominale sous 0 °C. Un parc de batteries de rechange, géré en rotation et rechargé sur un chargeur adapté, garantit la continuité opérationnelle sans allonger le temps de cycle.

L'indice de protection IP67, devenu un standard de fait sur les terminaux de terrain, ne dispense pas d'une housse de transport et d'un protocole de nettoyage après exposition aux poussières ou à l'humidité. La robustesse d'un équipement n'est jamais acquise, elle s'entretient — un principe identique à celui qui régit la maintenance des bases de données spatiales.

Construire une chaîne d'accessoires cohérente

Ces cinq catégories ne sont pas indépendantes: elles forment une architecture. Un trépied de classe lourde impose une embase rigide et une station totale correctement stabilisée; une canne carbone appelle un bipode télescopique et un support de carnet adapté à son diamètre; un prisme omnidirectionnel exige un porte-prisme verrouillable pour garantir la constance du constant. La cohérence d'ensemble prévaut sur la performance individuelle de chaque composant.

Pour qui rationalise un parc matériel, l'approche méthodique consiste à cartographier les flux de mesure réels — GNSS RTK, station totale robotisée, nivellement optique — puis à vérifier, catégorie par catégorie, que chaque accessoire répond à la fois à la norme applicable et au scénario opérationnel dominant. Cette logique d'audit évite le piège du composant premium isolé, dont la supériorité technique ne s'exprime qu'au sein d'une chaîne homogène.

La précision d'un levé se construit à la base, dans l'assemblage rigoureux d'accessoires choisis pour leur interopérabilité plutôt que pour leur performance affichée.

L'achat d'un accessoire de levé topographique ne se justifie jamais seul: il se valide au sein d'une architecture matérielle documentée, où chaque maillon transmet au suivant des données fiables. C'est cette rigueur d'ensemble qui distingue un service topographique industriel d'une pratique ponctuelle.
