Aquopolis Costa Dorada visite: RTK compact ou SIG mobile?

Derrière les 10 hectares du parc de La Pineda, ses plus de 20 attractions, ses quatre piscines et son spa extérieur de 450 m², il y a aussi un territoire à maintenir, documenter et faire évoluer. Quand un réseau, un équipement de sécurité ou une zone technique doit être localisé, la question n’est plus seulement « où sommes-nous? », mais « avec quel niveau de précision et avec quelles informations? ».

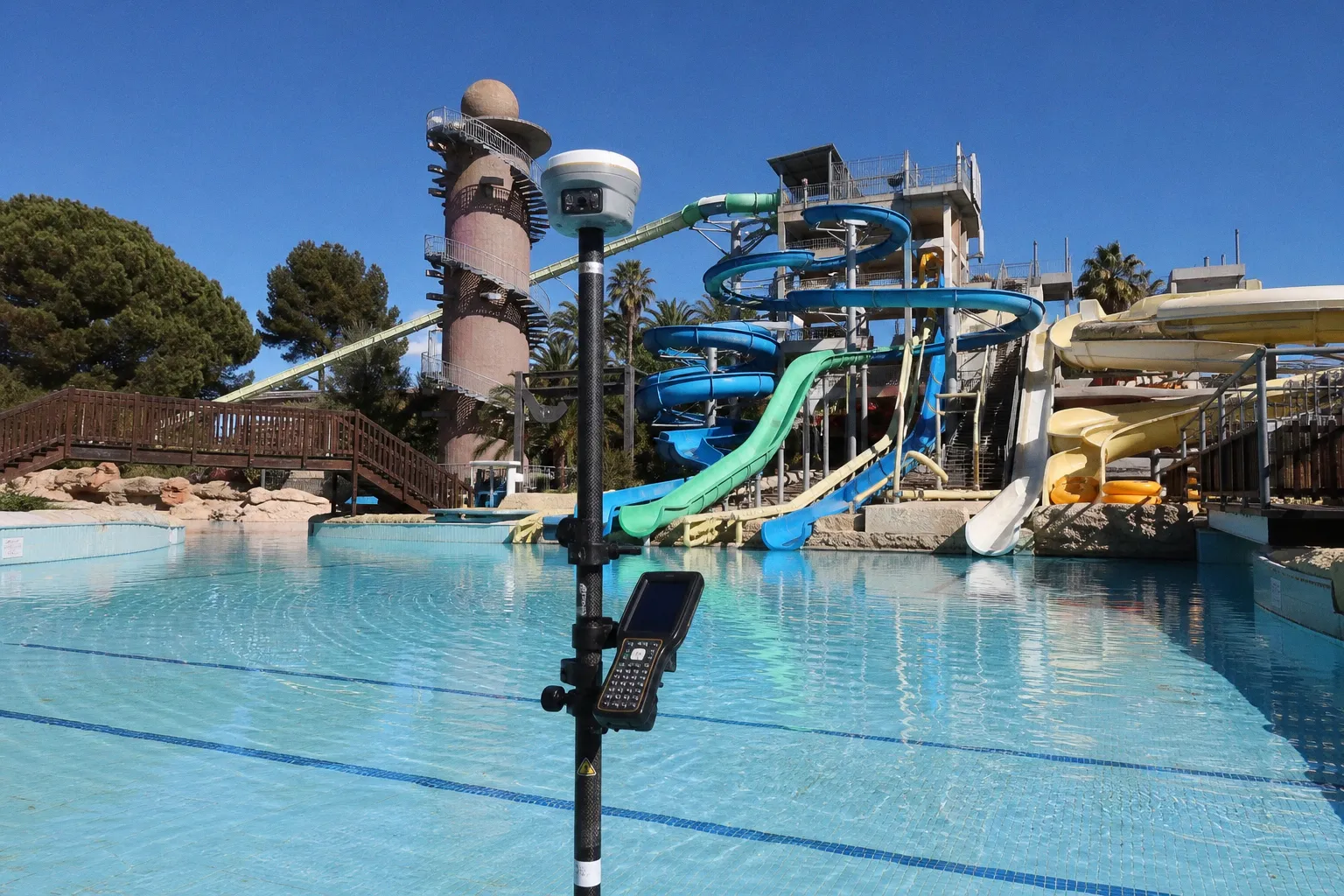

C’est là que le choix entre un récepteur GNSS RTK compact et une solution SIG mobile devient concret. Pour un relevé d’infrastructure, le RTK apporte une précision centimétrique. Pour inventorier les actifs, associer des photos, renseigner un état ou transmettre une consigne à une équipe, le SIG mobile est souvent plus pertinent. Deux outils de terrain, deux façons de travailler, et surtout deux courbes d’apprentissage à ne pas confondre.

Aquopolis Costa Dorada: un site touristique qui se gère comme un petit territoire

Aquopolis Costa Dorada est installé Passeig de Pau Casals, 65, à La Pineda, dans la commune de Vila-seca. Le parc est ouvert depuis 1987 et fonctionne principalement pendant la saison estivale, de juin à septembre. Les horaires varient selon les mois, avec des ouvertures pouvant commencer à 11 h et se terminer vers 19 h 30.

Pour le visiteur, ces informations servent à organiser la journée. Pour une équipe technique, elles donnent aussi le rythme du site: arrivée du public, fenêtres d’intervention, circulation des prestataires, préparation des bassins, maintenance des attractions et remise en état des espaces avant l’ouverture. Une cartographie utile doit donc représenter les objets, mais aussi les contraintes qui les entourent.

Un parc aquatique de cette taille rassemble des familles d’équipements très différentes:

• les bassins, plages, zones d’attente et cheminements;
• les attractions et leurs accès techniques;
• les réseaux d’eau, d’évacuation, d’électricité ou de télécommunication;
• les dispositifs de sécurité, la signalétique et les points de rassemblement;
• les espaces de restauration, de stockage, de premiers secours et de maintenance;
• les éléments temporaires installés ou déplacés au fil de la saison.

Le premier réflexe consiste souvent à vouloir tout relever au centimètre. Sur le papier, c’est rassurant. Sur le terrain, ce n’est pas toujours le meilleur compromis. Un regard de réseau enterré ou l’axe d’une conduite demande une géométrie propre. En revanche, la localisation d’un panneau, d’un banc, d’une douche ou d’un équipement mobile n’a pas nécessairement besoin du même niveau de précision. Ce qui compte alors, c’est la qualité de la fiche associée et la capacité de l’équipe à retrouver l’objet sans perdre de temps.

Dans un parc de 10 hectares, la bonne précision n’est pas celle qui impressionne sur la fiche technique: c’est celle qui évite une friction au moment où l’équipe doit agir.

Le contexte de visite ajoute une contrainte simple mais décisive: le site est vivant. Le public circule, les zones se remplissent, certaines attractions imposent des accès limités et les espaces techniques ne sont pas disponibles de la même manière toute la journée. Une méthode de relevé doit s’intégrer dans cette réalité, pas demander au chantier de fonctionner comme un laboratoire.

Le RTK compact: quand chaque centimètre a une conséquence

Le positionnement RTK, pour « cinématique en temps réel », vise une précision centimétrique grâce à des corrections différentielles. Lorsque le calcul est stable et que le récepteur affiche un état « FIX », on peut généralement viser environ 1 à 2 cm en horizontal et 2 à 4 cm en vertical.

C’est le bon niveau de précision pour établir ou contrôler la géométrie d’éléments qui devront ensuite être réutilisés dans un plan, un modèle ou un dossier de travaux. Le RTK compact trouve naturellement sa place dans les opérations suivantes:

1. Relever des points d’infrastructure.

Les angles d’une dalle technique, les axes d’un ouvrage, les limites d’une zone aménagée ou les points caractéristiques d’un réseau peuvent nécessiter une position reproductible.

2. Contrôler l’implantation d’un équipement.

Lorsqu’une attraction, une clôture ou une structure doit respecter un plan d’exécution, quelques centimètres peuvent faire la différence entre une implantation propre et une reprise sur le terrain.

3. Préparer une intervention de maintenance lourde.

Pour coordonner un terrassement, une modification de réseau ou une extension, une géométrie fiable réduit les approximations transmises aux équipes.

4. Rattacher les relevés à un référentiel commun.

Le RTK est particulièrement utile lorsque plusieurs intervenants doivent travailler à partir des mêmes coordonnées et éviter les décalages entre plans, levés et données d’exploitation.

Mais la précision annoncée n’est jamais indépendante des conditions de mesure. Un état « FIX » stable est indispensable. Sans calcul correctement initialisé, sans correction différentielle active ou dans un environnement défavorable, le résultat peut se dégrader rapidement. Les masques, les structures métalliques, les arbres, les façades et les effets de réflexion du signal compliquent aussi la réception.

La distance par rapport à la station de base entre également en jeu. La précision RTK peut se dégrader d’environ 1 cm par tranche de 10 km d’éloignement. Sur un site de la taille d’Aquopolis Costa Dorada, cette distance ne constitue pas nécessairement le principal problème à l’intérieur du parc. En revanche, elle doit être intégrée dès que le relevé s’inscrit dans un projet plus large autour de La Pineda, de Vila-seca ou d’un corridor de réseaux.

Le RTK demande enfin une discipline de terrain. Il faut attendre la stabilisation du calcul, surveiller la qualité de la correction, contrôler les antennes et les hauteurs de canne, puis documenter les points douteux. Une mesure prise trop vite peut donner une fausse impression de précision. Le centimètre n’est pas une décoration à côté du nom du matériel: c’est une chaîne de conditions à respecter.

Le coût humain d’un relevé trop précis

La difficulté n’est pas seulement technique. Un opérateur qui doit relever plusieurs centaines d’objets au RTK peut passer plus de temps à initialiser, contrôler et valider chaque point qu’à renseigner les informations réellement utiles à l’exploitation.

Sur un site touristique, les équipes ont souvent besoin de répondre à des questions très opérationnelles:

• Cet équipement est-il fonctionnel?
• Quand a-t-il été contrôlé pour la dernière fois?
• Quelle photo montre son état actuel?
• Qui doit intervenir?
• Est-il accessible pendant les horaires d’ouverture?
• Existe-t-il une consigne ou un document associé?

Le RTK répond parfaitement à la question « où est l’objet? » avec une grande finesse. Il ne répond pas, à lui seul, aux autres questions. C’est ici que le SIG mobile reprend la main.

Le SIG mobile: donner une fiche exploitable à chaque objet

Une solution SIG mobile associe une position à une base d’informations. Sa précision est généralement décimétrique à métrique, selon le matériel, les conditions et la méthode utilisée. Elle est donc moins adaptée à une implantation exigeant la précision centimétrique, mais très efficace pour l’inventaire et la documentation des actifs.

La différence se voit dès la collecte. Avec un terminal mobile, l’opérateur peut localiser un équipement, prendre une photographie, sélectionner un état dans une liste, ajouter un commentaire, renseigner une date de contrôle et transmettre la donnée à l’équipe concernée. Le relevé devient une fiche de terrain plutôt qu’un simple point dans l’espace.

Pour la cartographie d’Aquopolis Costa Dorada, cette approche peut convenir à de nombreux objets:

• signalétique et panneaux d’information;
• points d’eau, douches et équipements de confort;
• mobilier extérieur;
• extincteurs et dispositifs de premiers secours;
• accès, portillons et clôtures;
• éclairage, corbeilles et petits équipements;
• zones de stockage ou d’intervention;
• éléments saisonniers à installer, déplacer ou retirer.

L’avantage n’est pas uniquement la simplicité. Il réside dans la continuité entre la personne qui collecte l’information et celle qui doit l’utiliser. Une donnée géographique qui reste dans un carnet ou dans un fichier difficile à partager perd rapidement sa valeur. Une fiche SIG correctement structurée peut être consultée par la maintenance, l’exploitation, la sécurité ou la direction, avec des droits et des vues adaptés à chaque besoin.

Le vrai sujet: l’adoption par l’équipe

Dans les projets de géomatique, nous parlons beaucoup de précision, de systèmes de coordonnées et de connectivité. Sur le terrain, l’adoption se joue souvent sur des détails plus terre à terre: le poids du matériel, la lisibilité de l’écran en plein soleil, le nombre de champs à remplir, la rapidité de synchronisation ou la possibilité de travailler avec des gants.

Une application trop chargée finit par produire des fiches incomplètes. Un formulaire mal conçu pousse l’opérateur à saisir la même information plusieurs fois. Une connexion instable transforme une tournée simple en succession de messages d’erreur. Ce sont de petites frictions, mais elles se répètent des dizaines de fois dans la journée.

La courbe d’apprentissage doit donc rester compatible avec les métiers concernés. Un technicien qui connaît parfaitement les installations n’a pas besoin de devenir spécialiste des SIG pour enrichir la base. Il doit comprendre ce qu’il collecte, pourquoi il le collecte et comment l’information sera réutilisée. Le rôle du coordinateur consiste précisément à faire le lien entre l’outil et le geste professionnel.

La comparaison ne désigne donc pas un vainqueur. Elle montre plutôt que le RTK et le SIG mobile ne travaillent pas au même étage de la chaîne. Le premier sécurise la géométrie. Le second rend la donnée exploitable par l’organisation.

Un point précis mais muet aide moins qu’une fiche légèrement moins précise, correctement renseignée et retrouvée par la bonne personne au bon moment.

Relevé GNSS à La Pineda: composer avec un site en activité

La Pineda présente un environnement côtier et touristique où les conditions de terrain peuvent changer rapidement selon l’heure et la saison. Dans un parc aquatique, les zones ouvertes au public ne sont pas neutres pour la mesure: mouvements permanents, files d’attente, structures, végétation, surfaces réfléchissantes et accès réglementés peuvent ralentir une opération.

Le matériel topographique utilisé en Espagne ou ailleurs ne dispense jamais d’une préparation locale. Avant de lancer une campagne de relevé, nous devons clarifier ce qui est réellement accessible et à quel moment. Une intervention réalisée avant l’ouverture du parc ne se prépare pas de la même manière qu’une collecte menée pendant les heures de fonctionnement.

Pour un relevé RTK, la préparation peut s’organiser autour de quelques points concrets:

• repérer les zones où les obstacles peuvent masquer une partie du ciel;
• identifier les structures susceptibles de provoquer des réflexions du signal;
• définir les points à mesurer avec une tolérance et une méthode de contrôle;
• prévoir une procédure en cas de perte de correction ou de passage en solution flottante;
• contrôler la hauteur d’antenne et les paramètres de projection avant la tournée;
• effectuer quelques mesures de vérification sur des points connus ou répétés.

Le dernier point est souvent négligé quand le chantier paraît simple. Pourtant, une erreur de hauteur de canne ou un mauvais paramètre de système de coordonnées peut contaminer toute une série de points. La précision intrinsèque du récepteur ne corrige pas une mauvaise préparation.

Pour une collecte SIG, la préparation est différente, mais pas moins importante. Le formulaire doit être construit avant d’envoyer l’équipe sur le terrain. Il faut limiter les champs libres aux informations qui le justifient, proposer des valeurs contrôlées pour les états et prévoir un espace pour les commentaires qui ne rentrent pas dans le cadre.

Un bon formulaire peut demander, par exemple:

• le type d’équipement;
• son identifiant ou son numéro d’inventaire;
• son état: opérationnel, à surveiller, hors service;
• la date du dernier contrôle;
• la priorité d’intervention;
• une photographie générale et, si nécessaire, une photographie du défaut;
• une remarque destinée à la maintenance.

Cette structure paraît évidente. Elle ne l’est pas toujours dans les projets où chaque service ajoute ses propres demandes. Le formulaire finit alors par ressembler à un dossier administratif miniature. Sur le terrain, personne ne le remplit correctement. Le compromis consiste à séparer l’information indispensable à la tournée de celle qui peut être complétée plus tard au bureau.

Le cas des réseaux et des actifs visibles

La distinction entre les deux outils devient particulièrement nette lorsqu’on compare un réseau enterré et un équipement visible.

Pour localiser l’axe d’une conduite ou les points caractéristiques d’un ouvrage, le RTK peut fournir la précision nécessaire à la conception et au contrôle. Pour recenser les équipements visibles le long du même secteur, le SIG mobile permet de documenter rapidement leur état et leur contexte.

Une même zone peut donc être parcourue avec deux méthodes:

1. le RTK relève les points dont la géométrie engage la suite des travaux;

2. le SIG mobile documente les équipements et les observations d’exploitation;

3. les données sont réunies dans une base commune;

4. les équipes consultent ensuite la représentation adaptée à leur besoin.

Cette organisation évite de demander à un seul outil de faire tout le travail. Elle réduit aussi la tension entre le service topographique, qui cherche une donnée géométriquement robuste, et le service d’exploitation, qui veut surtout une information immédiatement actionnable.

Du billet d’entrée à la maintenance: penser les flux, pas seulement la carte

Les tarifs d’entrée en ligne commencent à 24,95 € pour un adulte mesurant au moins 140 cm et à 19,95 € pour un billet réduit correspondant aux visiteurs entre 100 et 140 cm. Ces seuils de hauteur font partie de la logistique concrète d’une visite. Ils montrent aussi que, dans un parc, l’information doit être claire, contextualisée et disponible au moment où la décision se prend.

La même logique s’applique aux données techniques. Une carte seule ne suffit pas. Elle doit permettre de comprendre rapidement ce qui se trouve sur le terrain, ce qui a changé et ce qui nécessite une action. La valeur d’un système se mesure moins au nombre de couches affichées qu’au temps économisé lors d’une intervention.

Prenons un exemple simple: un équipement est signalé comme défectueux dans une zone fréquentée. Avec une base SIG correctement renseignée, l’équipe peut retrouver sa position, consulter la photographie, voir la date du dernier contrôle et préparer son intervention. Si la géométrie de cet équipement est critique pour un futur chantier, le point peut ensuite être repris avec un récepteur RTK pour obtenir une position centimétrique.

Ce fonctionnement en deux temps est souvent plus efficace qu’une campagne entièrement réalisée avec le matériel le plus précis. Il permet de réserver le RTK aux objets qui le justifient et de donner au SIG mobile son rôle de colonne vertébrale opérationnelle.

Une organisation qui respecte les métiers

L’intégration technologique échoue rarement parce que le matériel est incapable de mesurer. Elle échoue parce que le projet impose un outil sans revoir le travail autour de l’outil.

Dans une équipe de parc, les profils sont multiples. Le géomaticien pense en couches et en référentiels. Le technicien de maintenance pense en accès, en pièces et en délais. Le responsable d’exploitation pense en continuité de service. Le coordinateur de sécurité pense en risques et en procédures. Tous parlent du même site, mais pas avec les mêmes priorités.

Il faut donc définir quelques règles communes:

• une nomenclature partagée pour les équipements;
• des identifiants stables, indépendants du nom donné oralement sur le terrain;
• des statuts compréhensibles par tous les services;
• une procédure de correction des données;
• une fréquence de synchronisation adaptée à l’activité;
• un responsable clairement désigné pour la qualité de la base;
• un protocole de contrôle pour les relevés RTK sensibles.

Sans cette gouvernance minimale, la cartographie se dégrade vite. Un équipement déplacé reste à son ancienne position. Deux équipes créent deux fiches pour le même objet. Les photographies sont stockées à part. Les plans de travaux et les données d’exploitation ne parlent plus le même langage.

Commencer petit pour éviter le rejet

Le meilleur déploiement n’est pas forcément celui qui couvre les 10 hectares dès le premier jour. Une zone pilote permet de mesurer la friction réelle: temps de collecte, taux de fiches complètes, difficultés de signal, compréhension des champs et besoins non prévus.

Nous pouvons commencer par une famille d’actifs bien définie, par exemple la signalétique ou les équipements de sécurité. L’équipe teste le formulaire, remonte ses remarques et observe ce qui est réellement consulté après la collecte. Les ajustements sont alors concrets, fondés sur le travail quotidien plutôt que sur une démonstration commerciale.

Pour le RTK, le pilote peut porter sur un secteur où la précision est réellement utile: implantation, contrôle d’une zone technique ou rattachement de points de référence. On vérifie la répétabilité des mesures, la stabilité du calcul « FIX » et la cohérence avec les documents existants.

Cette démarche a un autre avantage: elle donne aux opérateurs le temps de prendre en main le matériel. L’adoption ne se décrète pas lors d’une réunion. Elle se construit quand l’équipe constate que l’outil lui évite une reprise, une recherche inutile ou un déplacement supplémentaire.

Comment choisir pour Aquopolis Costa Dorada?

La décision peut se résumer à la question posée par le projet, mais il faut la formuler avec assez de précision. « Cartographier le parc » est trop vague. S’agit-il de produire un plan d’infrastructure, de préparer des travaux, d’inventorier des actifs ou d’améliorer la maintenance?

Le RTK compact devient prioritaire lorsque:

• la position doit être connue à quelques centimètres près;
• les données serviront à implanter ou contrôler des travaux;
• les points doivent être comparés dans le temps avec une bonne répétabilité;
• un référentiel topographique fiable est nécessaire;
• la géométrie est plus importante que la richesse de la fiche d’inventaire.

Le SIG mobile prend l’avantage lorsque:

• plusieurs centaines d’objets doivent être recensés rapidement;
• chaque objet doit recevoir des photos, un état ou une consigne;
• la donnée doit circuler entre plusieurs services;
• les équipes ne sont pas spécialisées en topographie;
• une précision décimétrique ou métrique répond au besoin;
• le suivi des interventions compte autant que la position initiale.

Dans la pratique, la meilleure réponse pour un site comme Aquopolis Costa Dorada est souvent hybride. Le RTK établit les points structurants et les éléments sensibles. Le SIG mobile organise l’inventaire, les observations et les actions de maintenance. Cette combinaison évite deux excès: payer la complexité du centimètre pour des objets qui n’en ont pas besoin, ou utiliser une position approximative pour préparer une opération qui exige une géométrie rigoureuse.

Il faut aussi intégrer le cycle de vie de la donnée. Un relevé n’est pas terminé quand le point est enregistré. Il doit être vérifié, nommé, documenté, partagé puis maintenu. Un équipement de parc peut être déplacé, remplacé ou temporairement retiré selon la saison. Une donnée sans date, sans statut et sans responsable devient rapidement une archive plutôt qu’un outil de décision.

Une visite mieux préparée, une technologie mieux adoptée

Pour préparer une visite à Aquopolis Costa Dorada, les informations pratiques restent le premier niveau: adresse à La Pineda, saison d’ouverture, horaires variables selon les mois et tarifs dépendant notamment de la taille du visiteur. Pour les professionnels qui travaillent sur le site, ces mêmes contraintes déterminent les fenêtres de relevé et les conditions d’intervention.

Le choix entre RTK compact et SIG mobile ne doit donc pas être traité comme une compétition entre deux appareils. Il s’agit de répartir correctement les tâches. Le RTK fournit la précision géométrique là où elle engage le projet. Le SIG mobile transforme les observations de terrain en informations utilisables par l’équipe.

Notre retour de terrain est simple: une technologie adoptée vaut mieux qu’une technologie surdimensionnée. Le matériel doit s’effacer derrière le geste professionnel, réduire les reprises et rendre la décision plus rapide. Dans un parc aquatique en activité, la réussite tient rarement à une démonstration spectaculaire. Elle tient à une fiche complète, un point fiable, une photo lisible et une équipe qui sait quoi faire de la donnée.

C’est à cette condition que la cartographie devient autre chose qu’un plan du site: un outil de coordination entre le terrain, la maintenance et les projets à venir.
