DJI Phantom 4 RTK Mapping Drone - Centimeter-Level Accuracy for Survey Work

Pour le topomètre, cette fiche transforme un drone de prise de vues en instrument de mesure — sous réserve que la liaison de correction tienne et que la calibration du système soit maîtrisée.

La chaîne de positionnement

Le récepteur GNSS multiconstellation du Phantom 4 RTK trace simultanément GPS L1/L2, GLONASS L1/L2, BeiDou B1/B2 et Galileo E1/E5a. Cette redondance fréquentielle et constellationnelle n'est pas un argument commercial: elle conditionne directement la disponibilité du fix en environnement dégradé, sous couvert végétal ou en canyon urbain, où la géométrie des satellites devient critique.

La fonction TimeSync aligne l'exposition caméra, le contrôleur de vol, le module RTK et la position caméra à chaque déclenchement. Sans cette synchronisation, les métadonnées de chaque image perdent leur cohérence temporelle, et le modèle photogrammétrique accumule un biais d'absolue — indépendamment de la qualité du fix RTK.

Plate-forme et conditions terrain

Masse: 1,39 kg. Envergure: 289 × 289 × 196 mm. Autonomie affichée: 30 minutes sur la batterie intelligente. Tenue au vent: niveau 5, soit environ 24 mph. Ces chiffres dictent la stratégie de vol: sur un chantier moyen, une seule sortie couvre la zone sans rotation de batterie. Sur vent établi proche de la limite, l'opérateur devra composer avec une dérive de cap qui dégradera la GSD effective.

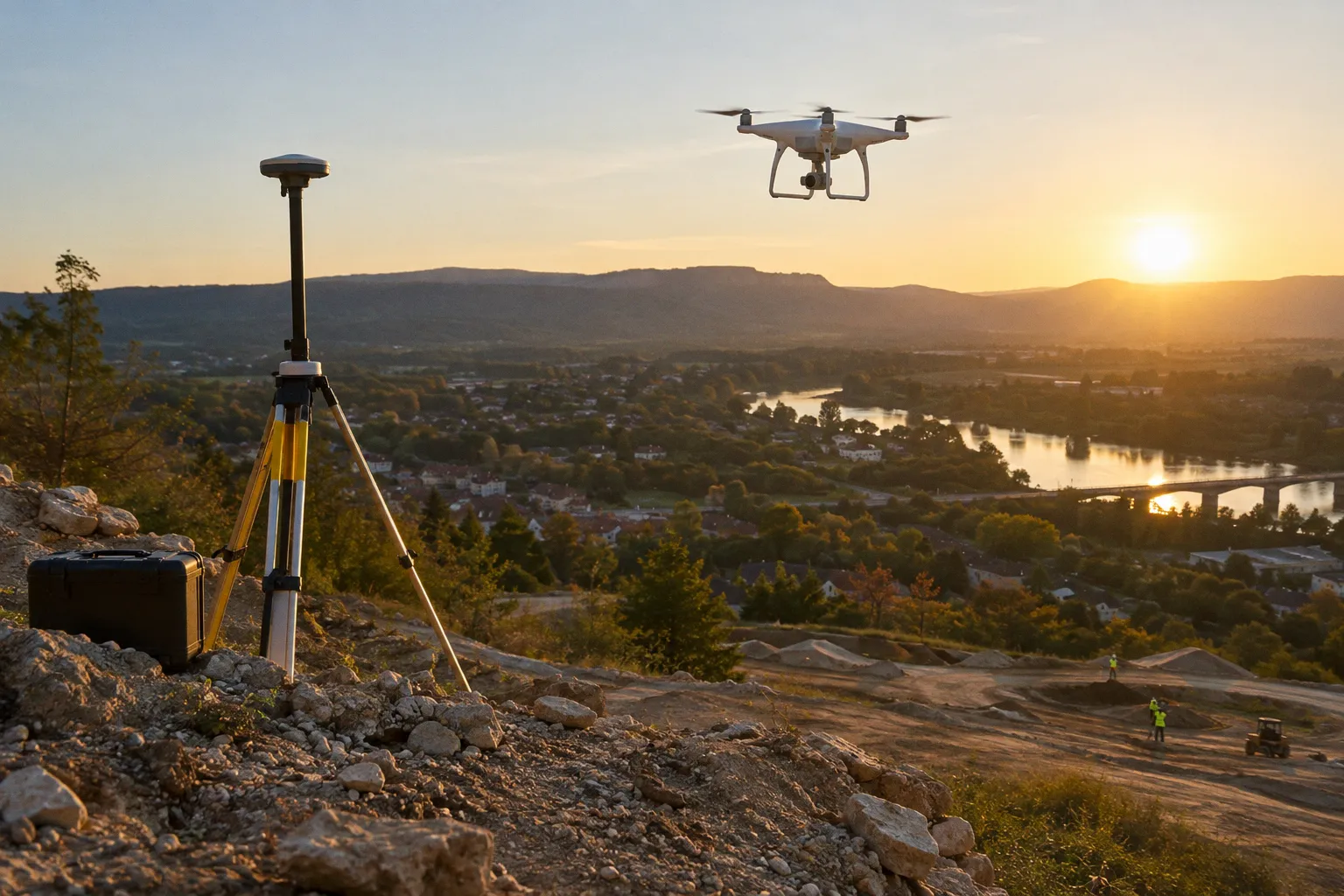

Le drone s'interface avec l'application GS RTK de DJI pour le plan de vol en grille, corridor ou motifs personnalisés. Le couplage avec la station mobile D-RTK 2 GNSS permet un workflow rover-base complet, utile en zone sans couverture réseau RTK.

Capteur et exploitation

Capteur CMOS 1" de 20 mégapixels, objectif fixe ouvrant à f/2.8, optimisé pour les prises nadir et obliques. L'enregistrement vidéo 4K à 30 fps en H.264 ou H.265 existe, mais reste anecdotique en levé: c'est l'image fixe qui alimente l'orthomosaïque et le nuage de points.

DJI annonce environ 5 cm de précision horizontale absolu dans le modèle photogrammétrique à 100 m d'altitude, sous GSD adaptée. Pour le praticien, c'est la valeur exploitable, pas la valeur RTK brute. L'écart entre les deux traduit les résidus de calibration, le délai de convergence et la qualité de la calibration caméra.

Verdict

Le Phantom 4 RTK n'est pas une nouveauté — DJI l'a lancé mondialement en octobre 2018. La fiche technique reste néanmoins celle qui ancre le segment du drone de cartographie basse altitude: RTK intégré, multi-constellation, synchronisation temporelle caméra/GNSS. Pour un cabinet de topographie cherchant une solution de levé photogrammétrique compacte sans déployer des dizaines de points de contrôle, le couple Phantom 4 RTK + D-RTK 2 demeure une option de référence — à condition de valider la convergence RTK sur site avant chaque mission et de qualifier la calibration caméra selon le capteur utilisé.
