Entreprise de géomètre-topographe: l’essentiel en 5 minutes

Cette performance disparaît dès que le référentiel est mal paramétré, que la solution reste flottante ou que le multipath n’est pas détecté.

Le matériel ne corrige pas une méthode faible. Il accélère une méthode maîtrisée.

Le rôle du géomètre-topographe consiste à mesurer, implanter, contrôler et restituer des données spatiales dont la cohérence doit survivre au chantier, au calcul et à la confrontation avec l’existant. Limites foncières, réseaux, plateformes, altimétrie, cubatures, récolement, modèle de terrain: chaque prestation dépend d’une même chaîne. Référentiel correct. Instrument calibré. Observation validée. Contrôle indépendant.

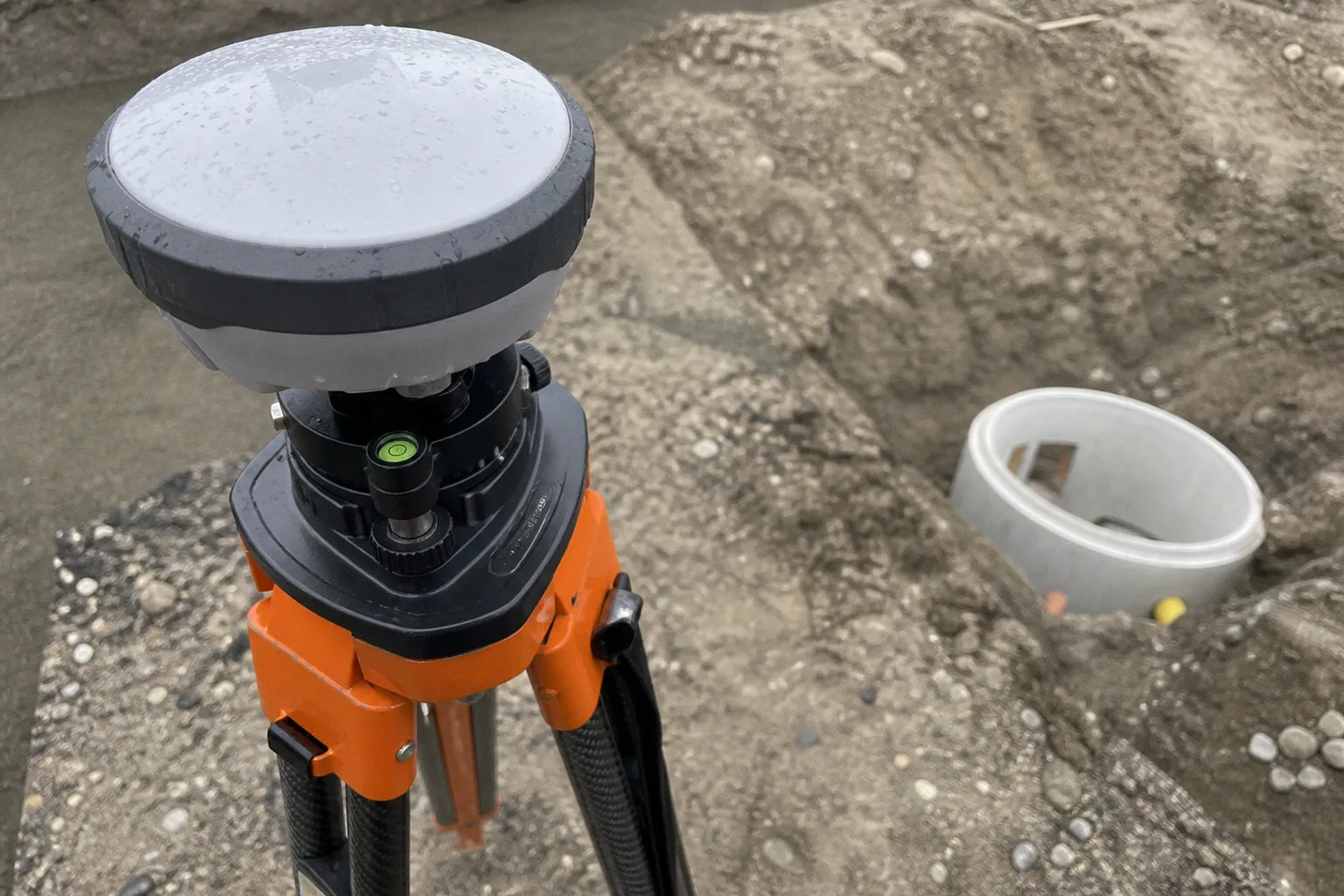

La précision RTK: utile seulement si la chaîne est verrouillée

Le GNSS RTK est devenu l’outil de production central d’une entreprise de topographie pour les levés ouverts, les implantations et le contrôle rapide. Avec des corrections temps réel, le récepteur mobile calcule une position relative par rapport à une station de référence ou à un réseau. Dans des conditions dégagées et avec une solution fixée, la précision typique se situe autour de 1 à 2 cm.

Un récepteur autonome, sans corrections, reste généralement dans une plage de 2 à 10 m. Il est adapté à la navigation, au repérage initial ou à certaines applications SIG non cadastrales. Il ne permet pas d’implanter une bordure, un axe ou un regard avec une tolérance chantier.

Cette différence ne tient pas à l’antenne seule. Elle repose sur quatre paramètres simultanés:

• la réception de constellations suffisantes et correctement réparties;
• la qualité et la latence des corrections RTK;
• la résolution des ambiguïtés en solution fixe;
• la cohérence entre le système de coordonnées du projet, du contrôleur et de la restitution.

Un écran qui affiche une faible précision estimée ne remplace pas la qualification de la mesure. Sur le terrain, le technicien doit distinguer la position calculée de la position validée. Un point pris en solution flottante, même stable pendant quelques secondes, n’a pas le même statut qu’un point acquis après fixation des ambiguïtés et vérification sur un contrôle connu.

Le RTK réduit le temps de mesure. Il ne réduit pas l’obligation de prouver la mesure.

Ce que produit réellement une entreprise de topographie

Le rôle géomètre-topographe ne se limite pas à « relever un terrain ». Une opération correcte assemble acquisition, géoréférencement, contrôle et livrable exploitable. Le client reçoit rarement les observations brutes. Il reçoit une décision spatiale: un plan, une implantation, un modèle numérique, un fichier de points codifiés ou un récolement.

Le choix d’un cabinet géomètre ne devrait donc pas s’arrêter à la présence d’un rover GNSS dans le véhicule. La question utile est plus sévère: comment le cabinet relie-t-il la mesure terrain au système projet, et comment démontre-t-il qu’aucun décalage systématique ne s’est introduit?

L’IMU: une compensation, pas une autorisation de négliger le terrain

La centrale inertielle intégrée aux récepteurs GNSS a modifié les cadences de levé. Elle mesure l’orientation de la canne et compense son inclinaison. L’opérateur peut alors lever le point sans maintenir une verticalité stricte de la canne, notamment au bord d’un mur, dans une tranchée, sur un talus ou derrière un obstacle ponctuel.

C’est un gain concret. Le centrage forcé de la canne devient moins contraignant dans les zones où placer l’antenne à l’aplomb exact du détail est physiquement impossible. On réduit aussi les manipulations répétitives de la bulle électronique. Sur une série de points linéaires ou sur des détails encombrés, le gain de productivité est mesurable à l’échelle d’une journée.

Mais l’IMU ne crée aucune information géométrique. Elle compense une inclinaison à partir d’un modèle inertiel. Ce modèle doit être calibré. La hauteur de canne doit rester exacte. La position GNSS doit être fixée. Et le point observé doit demeurer accessible à la géométrie de l’antenne.

Une canne inclinée contre une façade ne résout pas un masquage de ciel. Elle résout seulement le problème d’aplomb entre l’antenne et la pointe.

Les limites sont simples:

1. L’initialisation inertielle conditionne la cohérence de la compensation. Après un changement de configuration, un choc, une longue interruption ou selon le matériel, le recalibrage doit être exécuté suivant la procédure du constructeur. Une IMU non initialisée donne une apparence de fluidité, pas une garantie métrique.

2. La hauteur d’antenne reste une donnée critique. Une erreur de hauteur se propage directement dans l’altimétrie. L’inclinaison compensée ne corrige ni une saisie erronée, ni une canne mal réglée, ni une pointe usée.

3. La compensation ne valide pas l’environnement radioélectrique. Sous canopée dense, près d’une carrosserie, d’une clôture métallique ou d’une façade vitrée, les signaux peuvent être réfléchis ou bloqués. L’IMU n’agit pas sur les observables GNSS.

4. La géométrie du détail reste prioritaire. Mesurer un angle de mur avec une canne inclinée est pertinent. Mesurer un regard sous une végétation dense en espérant que l’inertiel compense un signal instable ne l’est pas.

L’équipement entreprise topographie doit donc être évalué comme un système. Rover, antenne, IMU, contrôleur, modem, réseau de corrections et logiciel de terrain forment un ensemble. Une fonction avancée isolée ne sécurise pas le workflow.

Lambert-93: le décalage qui ne se voit pas immédiatement

En France métropolitaine, Lambert-93 est le système de projection planimétrique de référence pour une grande partie des usages professionnels. Son nom est connu. Sa mise en œuvre est parfois approximative. C’est précisément là que se produisent les erreurs les plus coûteuses.

Une entreprise de géomètre-topographe travaille à l’interface de plusieurs mondes: coordonnées GNSS exprimées dans un référentiel géodésique, projection plane utilisée par le projet, altitudes, fonds de plans existants, maquettes et fichiers transmis par d’autres intervenants. Chaque conversion introduit une possibilité de décalage.

Les erreurs récurrentes sont rarement spectaculaires à l’écran. Elles sont souvent uniformes: l’ensemble du levé est translaté, l’altimétrie ne correspond pas aux repères chantier, ou les données semblent cohérentes entre elles tout en étant fausses par rapport au site.

Le protocole minimal ne demande pas d’interprétation complexe. Il impose de verrouiller les paramètres avant la production:

• identifier le référentiel planimétrique et altimétrique exigé par le marché;
• contrôler le paramétrage du contrôleur avant le premier point;
• relever un ou plusieurs points connus sans les utiliser pour « forcer » artificiellement le résultat;
• comparer l’écart observé à la tolérance de l’opération;
• conserver les informations de session: type de solution, hauteur d’antenne, corrections utilisées, date et opérateur;
• refaire un contrôle en fin d’intervention, après les levés ou les implantations.

Le point de contrôle n’est pas une formalité documentaire. Il détecte ce que l’opérateur ne voit pas pendant l’acquisition: mauvais système chargé, erreur de modèle de géoïde, basculement de profil, confusion entre hauteur inclinée et hauteur verticale, ou perte de fixation passée inaperçue.

Un levé sans point de contrôle est une hypothèse de travail, pas un livrable topographique.

Cette discipline est encore plus nécessaire lorsque plusieurs équipes interviennent. Un fichier bien codifié mais livré dans le mauvais système reste inutilisable. La codification structure le plan; le référentiel le positionne. Les deux doivent être contrôlés.

Multipath, masquage, métal: le GNSS ne négocie pas avec la physique

Le principal échec d’un levé GNSS en environnement difficile ne vient pas d’une panne. Il vient d’une confiance excessive dans un indicateur unique. Nombre de satellites, barres de réception ou affichage de précision ne suffisent pas à qualifier un point.

Le multipath apparaît lorsqu’un signal GNSS arrive par plusieurs trajets, après réflexion sur une façade, un vitrage, une surface métallique, un engin, une carrosserie ou même une zone minérale très réfléchissante. Le récepteur traite alors un signal dont la distance apparente est perturbée. Le masquage, lui, réduit ou bloque directement la visibilité des satellites: arbre dense, bâtiment, talus, passage étroit, ouvrage.

Dans un canyon urbain, une solution fixe peut être obtenue puis rester fausse à l’échelle requise par le chantier. Sous couvert végétal, le problème peut varier de point en point et de minute en minute. Le fait que le rover ait fonctionné correctement vingt mètres plus tôt ne constitue aucune validation.

Le test de stress doit porter sur la répétabilité, pas seulement sur l’état instantané de la solution.

Procédure terrain dans les zones dégradées

Une entreprise rigoureuse adapte son instrument à la scène de mesure. Elle ne prolonge pas le GNSS au-delà de son domaine de validité.

1. Observer l’obstacle avant d’occuper le point. Une façade à moins de quelques mètres, une clôture rigide, une tranchée bordée de blindages ou une canopée continue doivent déclencher une suspicion immédiate de multipath ou de masquage.

2. Attendre une solution fixe stable, puis la tester. Le statut fixe est nécessaire. Il n’est pas suffisant. Réoccuper un point, comparer les résultats et surveiller tout changement de solution. Une dérive non expliquée impose l’arrêt de la mesure.

3. Utiliser un point de contrôle local. Un repère dégagé mesuré au début et à la fin donne une information plus utile qu’un indicateur graphique du contrôleur. Si le contrôle se dégrade, les points acquis depuis le dernier contrôle doivent être examinés.

4. Basculer vers la station totale lorsque la visibilité GNSS se dégrade. Sous couvert, contre une façade ou dans une cour étroite, l’optique reste souvent la solution rationnelle. Le GNSS peut alors servir d’appui en zone ouverte, pas d’instrument unique.

5. Ne pas compenser une incertitude par une moyenne arbitraire. Répéter plusieurs fois une mesure contaminée par le multipath ne garantit pas qu’elle converge vers la bonne position. Il faut modifier la méthode, la position de l’antenne ou l’instrument.

L’indice IP68 du récepteur, son autonomie ou la robustesse de son contrôleur comptent sur un chantier exposé. Ils ne règlent pas la qualité du signal. La résistance mécanique permet de continuer à travailler sous la pluie ou dans la poussière; elle ne permet pas d’implanter correctement derrière une façade métallique.

Drone et GNSS: une chaîne de calage, pas deux productions séparées

L’association entre drone et GNSS RTK a rendu possible une cartographie rapide de grandes surfaces. Le drone couvre. Le GNSS structure. L’un sans l’autre produit souvent un résultat séduisant mais difficile à certifier.

Dans un workflow propre, le GNSS intervient à trois niveaux: positionnement des points d’appui, contrôle indépendant du modèle et rattachement au référentiel projet. Les points de contrôle ne doivent pas être confondus avec les points utilisés pour le calage. Cette confusion est fréquente et fausse l’évaluation: un modèle peut parfaitement retrouver les points qui l’ont contraint sans être juste ailleurs.

Certaines études de recalage drone et base GNSS RTK rapportent des écarts planimétriques moyens inférieurs à 2 mm. Ce niveau ne doit pas être généralisé sans contexte. Il dépend de la surface, de l’altitude de vol, du capteur, de la texture du terrain, de la distribution des cibles, du traitement photogrammétrique et du contrôle effectué.

Sur un chantier réel, l’objectif n’est pas d’afficher le meilleur chiffre. Il est d’obtenir une précision compatible avec la décision à prendre: cubature, plateforme, suivi de terrassement, contrôle de talus, préparation d’implantation ou production d’un modèle numérique de terrain.

La distribution spatiale des appuis est déterminante. Concentrer les points GNSS sur une seule bordure du site peut stabiliser localement le modèle tout en laissant dériver l’autre extrémité. Les points doivent encadrer la zone, couvrir ses variations d’altitude et inclure des contrôles indépendants en dehors du calcul.

Le drone ne remplace pas le levé de détail lorsque les objets sont masqués, lorsque la végétation bloque le sol ou lorsque la précision ponctuelle exigée dépasse la qualité du modèle. Il complète le dispositif. L’entreprise de topographie choisit la densité et la nature des observations selon le risque de chaque zone.

Ce qu’il faut attendre des prestations d’un géomètre-topographe

Les prestations géomètre topographe ne se jugent pas au nombre de points livrés ni à la rapidité annoncée. Elles se jugent à la capacité du cabinet à adapter la méthode au niveau de risque.

Pour un terrain ouvert, le GNSS RTK permet une production rapide et cohérente, à condition d’appliquer un protocole de contrôle. Pour une emprise urbaine dense, une station totale, des cheminements et des visées redondantes peuvent devenir plus pertinents. Pour une plateforme étendue, le couple drone-GNSS apporte une couverture que le levé terrestre seul ne produirait pas au même rythme. Pour une tranchée profonde, l’IMU facilite l’acquisition, mais ne dispense pas d’un contrôle de hauteur ni d’une lecture critique du ciel disponible.

Le matériel moderne réduit les frictions opérationnelles: réception multi-constellation, corrections réseau, compensation inertielle, contrôleurs connectés, export direct vers les logiciels métier. Il ne réduit pas le besoin de méthode. Les recommandations de travail et de validation portées dans les pratiques encadrées par le CNIG vont dans ce sens: démocratiser l’accès au GNSS impose de renforcer les protocoles, pas de les abandonner.

Le verdict est binaire.

Une entreprise de géomètre-topographe est techniquement viable lorsqu’elle sait déclarer les limites de son GNSS, basculer d’instrument avant l’échec, verrouiller Lambert-93 et contrôler ses résultats sur le terrain. Si elle traite le statut « fixe », l’IMU ou le drone comme des garanties automatiques, la précision affichée reste une promesse d’écran. Pas une mesure.
