Bac pro géomètre topographe: 4 outils GNSS à maîtriser

Le métier de géomètre-topographe a basculé dans l'ère du flux numérique continu. Là où l'opérateur enchaînait des mesures optiques isolées, le candidat au bac pro géomètre topographe doit désormais orchestrer une chaîne d'acquisition, de transmission et de structuration de données spatiales. Le récepteur GNSS RTK, la centrale inertielle, le carnet de terrain et les réseaux de corrections NRTK forment l'architecture minimale — les quatre couches logicielles et matérielles dont la maîtrise conditionne la précision centimétrique attendue sur un levé topographique.

Le récepteur GNSS RTK: passer de l'approximation à la précision centimétrique

Le premier réflexe à installer chez un futur géomètre, c'est la lecture différenciée des deux régimes de positionnement. Un récepteur GNSS autonome, sans correction, exploite le code C/A des constellations et fournit une position absolue dégradée par les erreurs atmosphériques, les multitrajets et l'horloge des satellites: la marge d'erreur oscille entre 1,5 m et 5 m, incompatible avec un levé réglementaire.

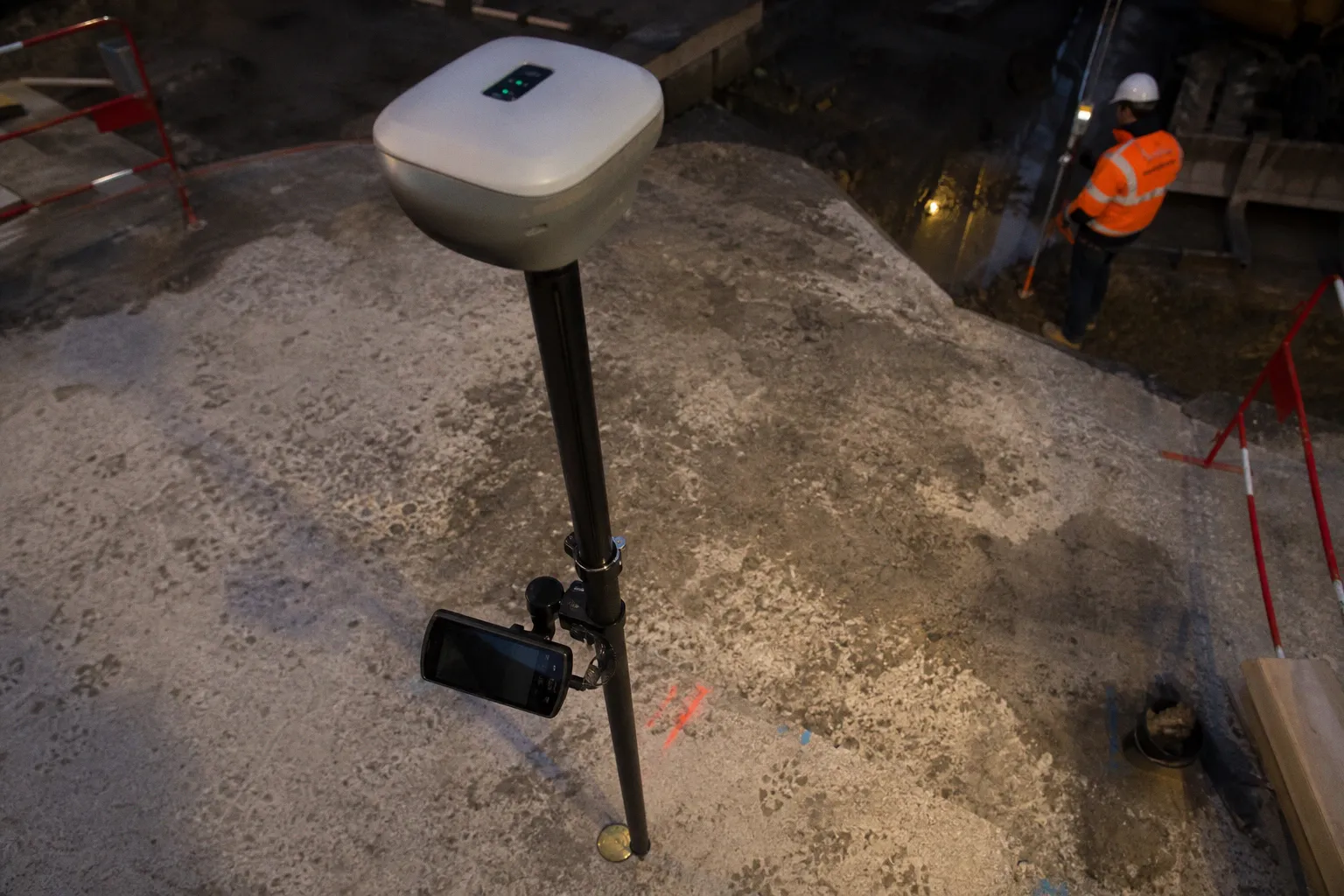

Le mode RTK (Real-Time Kinematic) change de paradigme: il ne se contente plus du code, il exploite la mesure de phase de la porteuse sur plusieurs fréquences (L1, L2, L5) et résout l'ambiguïté entière en temps réel grâce à une station de référence ou à un réseau de stations permanentes. La précision chute à 1–2 cm en horizontal et 2–3 cm en vertical. Le récepteur — aussi appelé rover — devient le nœud de collecte d'un système différentiel.

Les modèles actuels intègrent jusqu'à 1 408 canaux de réception multi-constellations (GPS, GLONASS, Galileo, BeiDou), ce qui garantit une disponibilité de signal même en environnement urbain dense ou sous couvert végétal partiel. Pour la formation bac pro géomètre topographe, l'enjeu n'est pas de mémoriser une marque, mais de comprendre la topologie de la mesure: initialisation du rover, suivi des satellites, gestion de la qualité du fix (RTK fixed vs float), interprétation des indicateurs PDOP et SNR. Cette lecture instrumentée distingue un opérateur d'un technicien qui sait dialoguer avec son matériel.

Le récepteur GNSS RTK n'est pas un instrument de mesure: c'est un terminal de flux différentiel, dont la précision dépend de la qualité de la chaîne de correction en amont.

La centrale inertielle (IMU): fluidifier le levé en conditions dégradées

La seconde rupture technologique concerne la compensation d'inclinaison. Sur un lever classique, le rover exige un jalon parfaitement vertical pour que la correction de hauteur d'antenne reste valide. Toute inclinaison supérieure à 15° dégrade la précision verticale et oblige à des manipulations coûteuses en temps.

Les cannes GNSS modernes embarquent une centrale inertielle (IMU) multi-capteurs — accéléromètres, gyroscopes, magnétomètres — qui mesure en temps réel l'angle du jalon et projette la position du point au sol. Les algorithmes de fusion fusionnent les données inertielles avec la mesure GNSS pour maintenir une précision centimétrique jusqu'à 60° d'inclinaison. Concrètement: on peut lever un point sous un auvent, au pied d'un mur, derrière une clôture, sans déplacer le jalon.

Pour le candidat au bac pro géomètre topographe, l'apprentissage de l'IMU ne se limite pas à l'appui sur un bouton. Il suppose de comprendre le principe du filtrage, la gestion de la dérive inertielle, les conditions de calibration (aimantation, mouvements en huit), et les limites de la compensation dans les zones à faible couverture satellite. Cette brique méthodologique prépare directement aux chantiers réels: relevés de tampons sous chaussée, levés de bordures en limite de propriété, implantations en tranchée.

Le carnet de terrain: l'interface qui structure la donnée brute

Le troisième maillon est souvent sous-estimé, alors qu'il conditionne toute la chaîne aval. Le carnet de terrain — contrôleur durci de type Leica Captivate, Trimble Access, ou terminal Androïd durci avec logiciel métier — n'est pas un simple afficheur. C'est l'interface où la donnée topographique s'enrichit, se code et se prépare pour le DAO.

Le contrôleur embarque un logiciel de saisie qui permet:

• le codage des points selon une bibliothèque de symboles (points levés, lignes de rupture, symboles thématiques),
• la saisie d'attributs métier (nature du point, altitude, observations),
• la visualisation immédiate du plan DXF ou du modèle BIM en cours de constitution,
• l'export structuré vers les formats exploités en DAO/CAO (DXF, DWG, LandXML, CSV tabulé).

L'erreur classique du débutant consiste à utiliser le contrôleur comme un dictaphone de points: il déclenche la mesure sans coder, et reporte la structuration au bureau. Ce contournement génère des fichiers plats qu'il faut ensuite re-traiter manuellement, ce qui dégrade l'interopérabilité de la chaîne. La bonne pratique consiste à structurer la donnée à la source — chaque point levé arrive déjà catégorisé, ce qui réduit drastiquement le temps de post-traitement en DAO.

Pour la formation bac pro géomètre topographe, le contrôleur est aussi un terrain d'apprentissage de l'API métier: paramétrage des systèmes de coordonnées (RGF93, Lambert-93, CC42, etc.), configuration des modèles de géoïde, gestion des calques et des codes selon le standard utilisé par l'entreprise d'accueil lors du stage.

Réseaux NRTK et exploitation DAO/CAO: la chaîne aval

Le quatrième outil n'est pas un appareil, c'est une architecture logicielle distribuée. Sans réseau de corrections, le rover RTK isolé ne peut atteindre la précision centimétrique — il lui manque la station de référence. En France, trois familles de réseaux couvrent le territoire:

Le protocole NTRIP (Networked Transport of RTCM via Internet Protocol) transporte les corrections RTCM3 depuis la station de référence la plus proche jusqu'au rover, via une connexion mobile. Le géomètre n'a plus à installer sa propre base: il se connecte au réseau, sélectionne la station la plus proche, et obtient un fix centimétrique en quelques secondes.

Côté aval, les données levées ne sont exploitables qu'après passage dans un logiciel de DAO/CAO topographique: Covadis (extension d'AutoCAD), Topogene, ou les modules équivalents. Ces outils calculent les coordonnées définitives, génèrent les plans 2D, modélisent les surfaces 3D, et assurent la mise à jour cadastrale. L'interopérabilité entre le contrôleur terrain et le logiciel bureau est le dernier verrou technique à lever: un format mal paramétré en amont coûte plusieurs heures de reprise.

La précision d'un levé ne se joue pas sur le terrain: elle se joue dans la cohérence de la chaîne d'interopérabilité entre rover, contrôleur, réseau NRTK et logiciel DAO.

Recommandations pour le candidat

Le bac pro géomètre topographe (RNCP39269) inscrit la maîtrise de ces quatre briques dans son référentiel rénové applicable de 2024 à 2027. Les 22 semaines de stage réparties sur les trois années sont précisément le moment où l'étudiant passe de la connaissance théorique à la pratique orchestrée d'une chaîne complète.

Trois recommandations opérationnelles pour aborder la formation avec la bonne grille de lecture:

1. Penser en flux, pas en instruments isolés. Le rover, l'IMU, le contrôleur et le réseau NRTK forment un système. La qualité du résultat dépend de la cohérence des paramétrages (système géodésique, modèle de géoïde, fréquence de mesure) à chaque nœud.

2. Maîtriser le post-traitement autant que l'acquisition. Un bon géomètre sait corriger un lever faible, recalculer une ligne de base, gérer une session PPK (Post-Processed Kinematic) quand la couverture 4G fait défaut. La formation initiale couvre ces bases, mais c'est sur le terrain qu'elles s'ancrent.

3. Investir la dimension logicielle. Le référentiel du bac pro exige la maîtrise des outils numériques d'acquisition et de traitement DAO. Les éditeurs proposent des versions éducatives: c'est le moment de monter en compétence sur Covadis ou AutoCAD, sans attendre l'entrée dans la vie active.

Pour les professionnels qui encadrent un stagiaire bac pro géomètre topographe, le levier le plus efficace reste l'immersion dans une chaîne complète: du lever RTK avec IMU à la livraison d'un plan DWG propre, en passant par la configuration NTRIP et le codage structuré sur contrôleur. C'est cette articulation — et non la maîtrise d'une marque — qui fait la différence sur un chantier.
