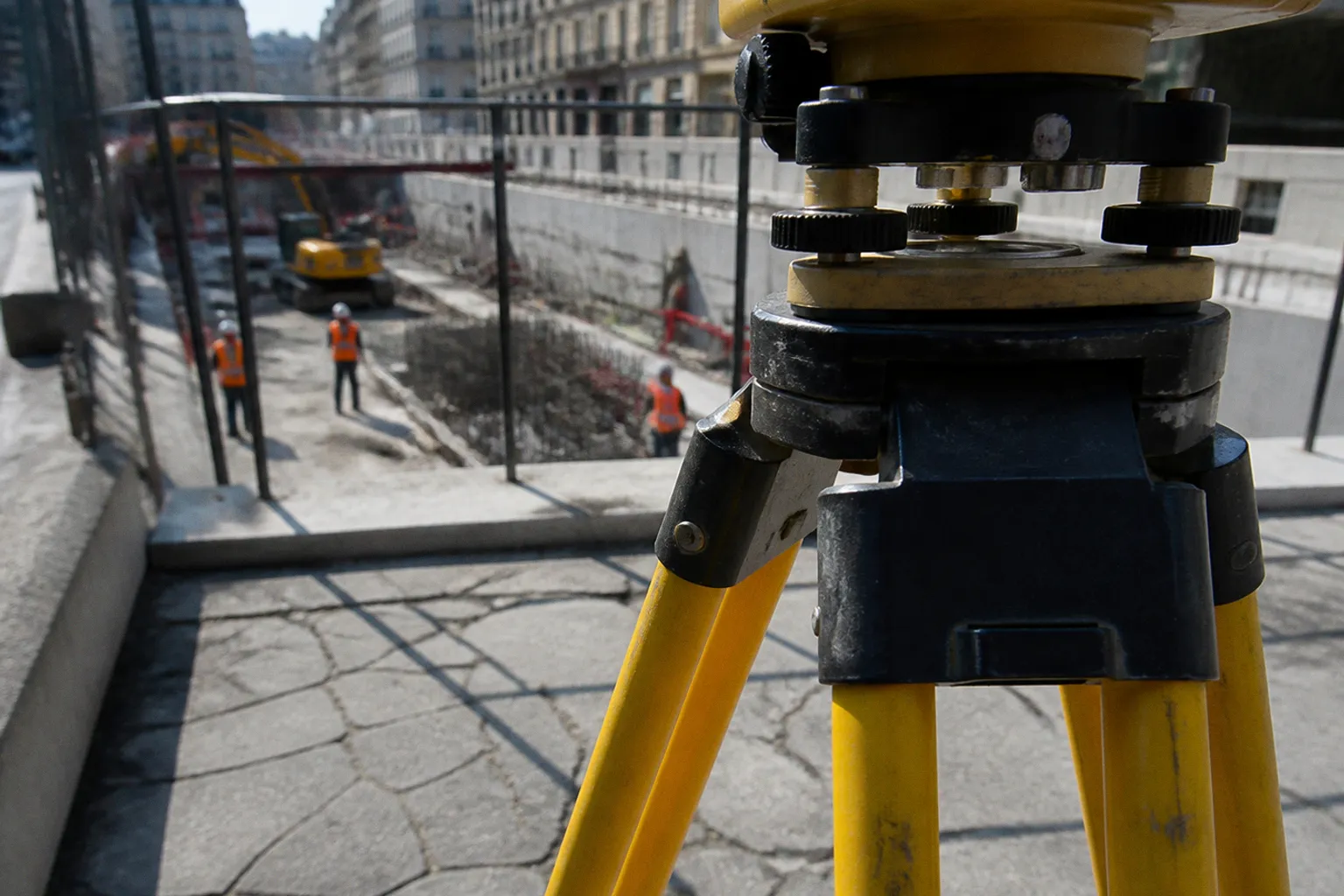

GNSS ou station totale : le choix en zone urbaine

GNSS ou station totale: le choix en zone urbaine

Il se joue dans la géométrie du chantier: hauteur des façades, visibilité du ciel, présence de vitrages ou de structures métalliques, distance entre les points connus, circulation des équipes et tolérances demandées par le projet.

Un récepteur GNSS RTK peut être extrêmement efficace sur une plateforme dégagée, puis devenir difficile à exploiter quelques mètres plus loin, au pied d’une façade ou dans une cour intérieure. À l’inverse, une station totale conserve une mesure fiable dès lors qu’elle dispose d’une ligne de visée, mais elle impose une organisation plus rigoureuse et une mise en station que le GNSS permet souvent d’éviter.

La question n’est donc pas simplement de savoir quel instrument est le plus précis. Il faut déterminer lequel reste productif et contrôlable à l’endroit précis où l’on doit mesurer ou implanter.

Sous masque urbain serré, la perte de productivité du GNSS RTK peut devenir importante, mais elle dépend de la géométrie des lieux, du réseau utilisé et de la tâche à réaliser. Il n’existe pas de pourcentage universel à appliquer à tous les chantiers.

Le masque urbain: ce qui se passe vraiment entre les façades

Quand on parle de zone urbaine dans les métiers de la topographie, il ne s’agit pas seulement d’un secteur comportant quelques immeubles autour d’une emprise ouverte. Le cas réellement contraignant est celui des rues étroites, des placettes enclavées, des chantiers entourés de grues et d’échafaudages, des pieds d’immeubles et des intérieurs d’îlot. Dans ces configurations, le ciel visible peut être réduit à une bande irrégulière entre les toitures.

Le GNSS RTK calcule une position à partir de signaux reçus de plusieurs satellites et corrigés par un réseau ou une base. Pour obtenir une position centimétrique exploitable, il ne suffit pas que l’antenne reçoive des signaux: ceux-ci doivent aussi présenter une géométrie correcte et rester suffisamment propres pour que le calcul conserve sa stabilité.

Les façades masquent une partie des satellites. Les surfaces vitrées, métalliques ou minérales peuvent réfléchir les signaux avant leur arrivée à l’antenne. Ce phénomène de multi-trajet perturbe alors la solution. Le contrôleur peut afficher une position fixe alors que le point reste affecté par une erreur difficile à repérer sur le moment. Dans d’autres cas, le récepteur perd la solution fixe, repasse en flottante ou demande un nouveau temps d’initialisation.

C’est là que la lecture de l’écran doit être complétée par une lecture du terrain. Une valeur de précision affichée par le contrôleur ne résume pas à elle seule la qualité du point. Il faut aussi regarder la stabilité de la position, la répartition des satellites, les indicateurs de qualité de la solution et la cohérence avec les points déjà observés.

La station totale rencontre un problème différent. Elle ne dépend pas de la visibilité du ciel, mais d’une ligne de visée entre l’instrument, le prisme ou la cible. Une façade, un véhicule, une palissade ou un engin de chantier peuvent donc interrompre la mesure. La difficulté est locale et souvent visible: si le prisme n’est pas vu, le point ne peut pas être mesuré. En GNSS, une mesure apparemment valide peut au contraire demander davantage de vigilance lorsqu’elle est réalisée dans un environnement soumis aux réflexions.

Ce tableau ne remplace pas une reconnaissance préalable. Deux rues de largeur comparable peuvent produire des résultats très différents selon la hauteur des bâtiments, les matériaux des façades, l’orientation de l’axe de circulation et la présence d’éléments temporaires. Un échafaudage installé entre deux interventions peut modifier les conditions de mesure sans que la configuration générale du chantier ait changé.

GNSS RTK: la promesse centimétrique tient, mais pas partout

Le GNSS RTK reste un outil de productivité remarquable dès que l’environnement lui est favorable. Il permet de se déplacer rapidement d’un point à l’autre, de lever des détails sans transporter de prisme et d’implanter directement à partir d’une liste de coordonnées. Pour les levés de plateformes, les reconnaissances de réseaux, les emprises ouvertes ou certains contrôles de terrassement, cette souplesse change réellement l’organisation de la journée.

L’opérateur n’a pas besoin de choisir une station, de caler l’instrument et de maintenir une visée avec le prisme. Il peut parcourir l’emprise, enregistrer les points et contrôler immédiatement leur position dans le projet. Avec une canne équipée d’une compensation d’inclinaison, certaines mesures deviennent également plus simples dans les zones où la verticalité parfaite de la canne est difficile à maintenir, à condition que le système soit correctement calibré et utilisé dans ses limites.

Cette rapidité ne doit toutefois pas être confondue avec une précision garantie en toutes circonstances. La qualité de la position dépend notamment:

• de la disponibilité et de la géométrie des satellites;
• de la qualité du réseau de corrections ou de la base locale;
• de la stabilité de la liaison de communication;
• de la calibration de l’antenne et de la canne;
• de la durée d’observation lorsque le contexte est défavorable;
• de la présence éventuelle de réflexions ou d’obstructions proches;
• de la qualité du système de coordonnées et des points de contrôle utilisés.

En zone urbaine, les erreurs les plus délicates sont celles qui ne bloquent pas complètement la mesure. Un récepteur qui ne fournit aucune solution oblige l’opérateur à changer de méthode. Un récepteur qui affiche une solution exploitable mais instable peut, lui, laisser entrer un point douteux dans le levé ou l’implantation.

C’est pourquoi un point important ne devrait pas être validé sur le seul affichage d’une précision instantanée. Il faut le comparer à une référence, répéter l’observation lorsque le contexte le justifie et vérifier que la solution reste cohérente après déplacement ou réinitialisation. Pour une implantation sensible, le contrôle indépendant est plus instructif qu’une valeur affichée en gros caractères sur le contrôleur.

Là où le GNSS conserve un avantage net

Le GNSS est particulièrement pertinent lorsque l’emprise offre une visibilité suffisante et que les points à mesurer sont dispersés. Il devient alors possible de travailler sans déplacer un instrument entre chaque zone du chantier. Cette caractéristique est utile pour:

• le rattachement initial de l’emprise;
• la création ou le contrôle de points de référence en zone ouverte;
• les levés de terrain et de plateformes;
• la localisation de regards, de réseaux et d’ouvrages accessibles;
• les contrôles de terrassement sur des surfaces dégagées;
• les relevés qui ne demandent pas une précision géométrique très fine sur chaque détail.

Il est aussi précieux pour préparer le travail de la station totale. Des points GNSS correctement contrôlés peuvent servir de références à une station libre, à condition de tenir compte de la qualité de leur détermination et de la géométrie du relèvement. Le GNSS n’est donc pas seulement un instrument de levé rapide: il peut devenir un outil de préparation et de densification du canevas.

Station totale: la précision qui ne dépend pas du satellite

La station totale mesure des angles et des distances selon une ligne de visée. Elle ne demande ni réception satellite ni connexion à un réseau de corrections. Son domaine de pertinence commence là où la visibilité du ciel devient insuffisante, mais son intérêt ne se limite pas aux rues encaissées.

Pour l’implantation d’axes, de voiles, de poteaux, de longrines, de réservations ou d’éléments préfabriqués, la station totale offre une maîtrise géométrique adaptée aux exigences du gros œuvre et des travaux d’infrastructure. Elle permet de travailler depuis une référence locale et de contrôler les écarts entre les points implantés, le projet et les éléments déjà construits.

La station totale mécanique demande davantage de manipulations: mise en station, orientation, déplacement éventuel de l’instrument et communication avec le porte-prisme. La station robotisée réduit une partie de cette charge. Le suivi automatique du prisme, la commande à distance et les fonctions d’implantation intégrées permettent à un seul opérateur de réaliser des tâches qui nécessitaient auparavant une coordination plus lourde.

Cette efficacité n’est pas automatique. Le suivi peut être interrompu par un engin, une personne ou un changement brutal de visibilité. Le choix de la station doit donc intégrer la position des circulations, les zones de stockage et les moments où les équipes travaillent devant les visées. Une station parfaitement adaptée sur le papier peut devenir pénalisante si elle est installée dans un axe constamment traversé.

La station libre, un outil puissant mais à contrôler

La station libre avec relèvement permet d’orienter l’instrument à partir de points connus visibles depuis sa position. Cette méthode est particulièrement intéressante dans un chantier urbain où il n’existe pas de point d’installation idéal pour une station traditionnelle.

Elle offre une grande souplesse, mais elle ne dispense pas des contrôles de cohérence. La qualité de l’orientation dépend de la distribution des points utilisés, de leur détermination initiale et de la géométrie du relèvement. Deux points proches, presque alignés avec la zone de travail, ne donnent pas la même robustesse qu’un ensemble de références bien réparties autour de l’instrument.

Avant de lancer une série d’implantations, il faut donc vérifier:

• que les points connus sont eux-mêmes fiables;
• que les visées ne sont pas trop courtes, rasantes ou concentrées dans une seule direction;
• que la position calculée de l’instrument est cohérente avec le chantier;
• qu’un point indépendant permet de contrôler l’orientation;
• que les hauteurs d’instrument et de prisme ont été saisies sans ambiguïté.

Cette discipline peut sembler plus lente au début. Elle évite pourtant de propager une mauvaise orientation sur toute une série de points. Dans un chantier dense, le temps perdu à contrôler une station est sans commune mesure avec celui nécessaire pour reprendre une implantation réalisée à partir d’un mauvais relèvement.

La station totale ne supprime pas les contraintes du chantier: elle les rend plus lisibles. Si la visée est bloquée, on le sait immédiatement; si le relèvement est fragile, il faut le renforcer avant d’implanter.

Le comparatif GNSS–station totale ne se résume pas à la précision

Les discussions sur le choix du matériel se concentrent souvent sur la précision nominale. C’est un critère essentiel, mais il ne suffit pas à comparer le rendement réel d’un équipement. Un instrument légèrement plus lent sur un point isolé peut devenir le meilleur choix si son utilisation réduit les reprises, les contrôles supplémentaires ou les temps d’attente.

Il faut regarder le chantier comme une succession de tâches différentes:

1. Rattacher l’emprise au système de coordonnées du projet.

Les zones ouvertes se prêtent souvent bien au GNSS, tandis que les zones masquées demandent des points de contrôle établis avec une méthode adaptée.

2. Densifier les références.

Le GNSS peut être efficace lorsque les points sont observables dans de bonnes conditions. En zone contrainte, la station totale permet de transférer la référence à partir d’un canevas local.

3. Implanter les éléments sensibles.

Plus la tolérance est serrée et plus le contrôle indépendant devient important. La station totale est généralement privilégiée lorsqu’une ligne de visée stable est disponible.

4. Lever les détails et les ouvrages existants.

Le GNSS reprend l’avantage sur les surfaces dégagées et pour les points éloignés les uns des autres. L’optique est mieux adaptée aux points situés sous façade, dans un alignement ou à proximité d’un ouvrage masquant.

5. Contrôler et documenter.

Le choix de l’instrument doit être enregistré avec les références utilisées, le système de coordonnées, les conditions de mesure et les éventuelles réserves. Cela permet à l’équipe suivante de comprendre pourquoi une méthode a été retenue.

Le rendement d’une station totale robotisée dépend donc de la distance entre les points, du nombre de déplacements, de la visibilité du prisme et de la compétence de l’opérateur. Celui du GNSS dépend de la stabilité de la solution, de la facilité d’accès aux points et du temps nécessaire pour contrôler les positions douteuses. Le « rendement station totale vs GPS » n’a de sens qu’en rapport avec une tâche précise et un environnement donné.

La méthode hybride: arrêter de choisir une fois pour toutes

Sur un chantier urbain, la décision la plus solide consiste rarement à choisir un seul instrument pour toute la durée de l’opération. La méthode hybride consiste à affecter chaque technologie à la partie du chantier où elle est la plus fiable et la plus productive.

Le déroulement peut être organisé de la manière suivante.

1. Commencer par une reconnaissance de l’emprise.

Il faut repérer les zones ouvertes, les masques permanents, les obstacles temporaires et les lignes de visée possibles. Cette étape permet d’anticiper les endroits où le GNSS risque de devenir instable et ceux où la station totale pourrait être installée.

2. Établir les références dans les secteurs favorables.

Les points déterminés au GNSS doivent être observés avec méthode, contrôlés et documentés. Leur rôle n’est pas seulement de fournir des coordonnées: ils doivent permettre à l’équipe de retrouver une orientation cohérente lorsque le travail bascule vers l’optique.

3. Utiliser la station totale dans les zones contraintes.

Une station libre ou une implantation depuis des points connus peut prendre le relais au pied des façades, dans les rues étroites et autour des ouvrages où la réception satellite devient incertaine.

4. Revenir au GNSS dès que les conditions le permettent.

Il n’est pas utile de conserver l’instrument optique pour chaque point si l’on retrouve une plateforme dégagée et une solution satellite stable. Le basculement doit être décidé par la configuration de la zone, pas par une préférence personnelle.

5. Contrôler les raccordements entre les méthodes.

Lorsqu’une même zone est traitée avec les deux technologies, certains points doivent servir de contrôle commun. Cela permet de repérer un problème de référence, d’altitude ou de paramétrage avant qu’il ne se transforme en écart général.

Cette organisation ne signifie pas qu’il faut transporter systématiquement tout le parc sur chaque intervention. Elle demande en revanche d’identifier les tâches critiques avant le démarrage et de prévoir une solution lorsque les conditions de mesure se dégradent. Le besoin d’un second instrument dépend de la tolérance du projet, de la durée du chantier, de la répétition des zones masquées et de la capacité de l’équipe à réorganiser son travail.

Il serait donc imprudent d’imposer un seuil unique de distance ou de longueur de voirie à partir duquel une station totale deviendrait obligatoire. Un tronçon relativement court peut être très difficile si les façades sont hautes et les réflexions nombreuses. À l’inverse, une emprise plus longue peut rester exploitable au GNSS si elle conserve une ouverture suffisante vers le ciel. La décision doit être prise après reconnaissance et essais, en tenant compte des points réellement à mesurer.

Faire adopter le bon outil à l’équipe: le vrai sujet humain

Le choix du matériel ne règle rien si l’équipe ne sait pas quand et comment changer de méthode. Le GNSS est souvent perçu comme plus immédiat: on sort la canne, on attend la solution et l’on commence à lever. La station totale paraît plus exigeante, notamment pour les opérateurs qui n’ont pas l’habitude de préparer un relèvement ou de gérer une orientation locale.

Cette différence de prise en main peut créer deux réflexes opposés. Certains opérateurs restent attachés à un instrument qu’ils maîtrisent, même lorsque le chantier appelle une autre méthode. D’autres privilégient systématiquement le GNSS parce qu’il semble plus rapide, y compris lorsque la stabilité de la solution ne permet pas de garantir le résultat attendu. Dans les deux cas, le problème n’est pas le matériel: c’est l’absence de règle commune pour décider.

Une équipe opérationnelle doit savoir répondre à quelques questions simples:

• Quel niveau de précision est demandé pour chaque type de point?
• Quels points doivent être contrôlés par une seconde méthode?
• À partir de quels indicateurs considère-t-on qu’une solution GNSS est douteuse?
• Qui décide du passage à la station totale?
• Où sont les références utilisables pour une station libre?
• Comment les observations et les contrôles sont-ils consignés?

La formation doit porter sur les instruments, mais aussi sur leurs limites. Un opérateur GNSS doit savoir reconnaître une position instable, un environnement à multi-trajet et une incohérence de hauteur. Un opérateur de station totale doit savoir évaluer la géométrie d’un relèvement, organiser ses visées et contrôler son orientation. Le meilleur résultat apparaît lorsque chacun comprend le raisonnement qui justifie le choix de l’outil.

Le matériel doit également être préparé pour le basculement. Les fichiers de projet, les systèmes de coordonnées, les hauteurs d’instrument et les points de contrôle doivent être accessibles sans ressaisie hasardeuse. Une partie des erreurs attribuées à la technologie provient en réalité d’un changement de méthode mal documenté ou d’un paramètre différent entre le contrôleur GNSS et le carnet de terrain de la station totale.

Ce qu’il faut regarder avant de choisir son équipement

Pour un chantier urbain, un comparatif GNSS station totale utile doit partir du scénario de travail et non de la liste des fonctions disponibles. Les critères les plus importants sont rarement ceux qui occupent le plus de place dans une brochure.

Côté GNSS

Il faut notamment examiner:

• la qualité du récepteur dans les environnements masqués;
• la compatibilité avec le réseau de corrections utilisé sur le secteur;
• la stabilité de la connexion de données;
• la possibilité d’enregistrer les contrôles et les répétitions;
• la calibration de l’antenne et de la compensation d’inclinaison;
• l’ergonomie du contrôleur et la lisibilité des alertes;
• la compatibilité avec les formats et systèmes de coordonnées du projet.

Un récepteur très complet ne compensera pas une implantation réalisée sans contrôle dans une rue où la géométrie satellite est défavorable. La fiabilité du protocole de mesure compte autant que la fiche technique.

Côté station totale

La décision doit également prendre en compte:

• la précision angulaire et la précision de distance adaptées aux tolérances;
• la portée et la fiabilité du suivi automatique du prisme;
• la facilité de réaliser une station libre;
• l’autonomie des batteries;
• la résistance aux poussières, aux vibrations et aux conditions du chantier;
• la visibilité de l’écran et la simplicité des fonctions d’implantation;
• la disponibilité du service après-vente et des accessoires;
• la compatibilité avec les prismes, cannes et logiciels déjà présents dans l’entreprise.

La robotisation apporte un gain évident lorsque l’opérateur travaille seul et que les visées sont régulières. Elle est moins décisive si les obstacles interrompent constamment le suivi ou si le chantier impose de déplacer l’instrument à chaque série de points. Dans ce cas, une station mécanique bien maîtrisée peut rester parfaitement pertinente.

Le bon réflexe: choisir la méthode, pas l’instrument

La question « GNSS ou station totale en zone urbaine » est finalement incomplète. Ces deux technologies ne répondent pas au même risque principal. Le GNSS apporte de la mobilité et de la rapidité lorsque la réception est correcte. La station totale offre une mesure locale, maîtrisée par la ligne de visée, lorsque le ciel devient un facteur limitant ou que la tolérance exige un contrôle géométrique plus strict.

Le bon choix repose sur quelques principes simples:

1. Ne pas confondre solution fixe et résultat validé.

Une position GNSS doit être jugée avec ses indicateurs de qualité, sa stabilité et sa cohérence avec les références du chantier.

2. Ne pas attendre l’échec pour préparer l’optique.

Lorsque l’emprise comporte des rues encaissées, des cours intérieures ou des zones fortement masquées, il faut identifier à l’avance les points de station et les références accessibles.

3. Réserver chaque instrument aux tâches où il est le plus pertinent.

Le GNSS est souvent efficace pour le rattachement, les levés ouverts et la densification rapide. La station totale prend l’avantage pour les implantations précises et les secteurs où les signaux sont perturbés.

4. Contrôler les raccordements entre les méthodes.

Le passage du GNSS à la station totale ne doit pas créer une rupture invisible dans le système de coordonnées ou dans l’altimétrie.

5. Laisser la décision dépendre du chantier.

Il n’existe ni pourcentage de perte universel, ni longueur de tronçon applicable à tous les environnements urbains. La nécessité d’un instrument de secours dépend des masques, des tolérances, des références disponibles et de la marge de manœuvre de l’équipe.

C’est cette organisation, plus que le choix du dernier récepteur ou de la station la plus automatisée, qui sécurise le travail. Le GNSS reste l’outil de productivité des zones favorables. La station totale reste l’outil de contrôle et d’implantation des zones contraintes. Sur un chantier urbain bien préparé, les opposer n’a pas beaucoup de sens: il faut les faire travailler dans le même système, avec des rôles clairement définis et des contrôles communs.
