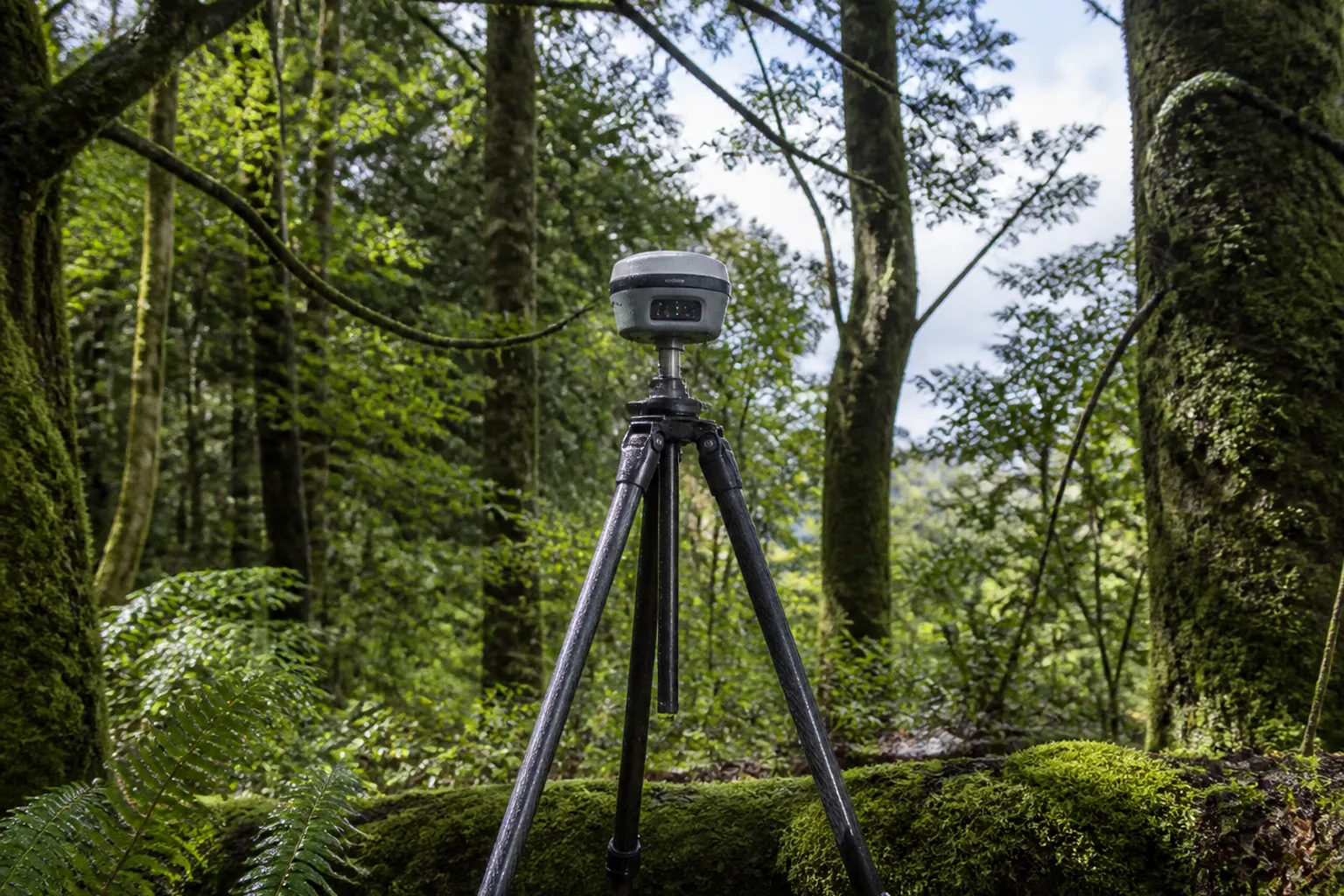

Précision GNSS sous forêt : le verdict des tests terrain

Précision GNSS sous forêt: le verdict des tests terrain

Dès que la canopée se referme, le signal satellite perd en qualité, les réflexions se multiplient et la solution centimétrique devient nettement plus difficile à maintenir. Dans certaines zones, un point qui serait levé rapidement en terrain ouvert demande davantage de temps, une observation plus longue ou l’intervention d’une autre technologie.

Le problème concerne aussi bien les géomètres que les gestionnaires forestiers, les exploitants équipés d’engins guidés par satellite et les équipes chargées de relever des limites, des cloisonnements ou des positions d’arbres. Sous les arbres, la question n’est donc pas de savoir si un récepteur GNSS est annoncé comme centimétrique. Il faut déterminer dans quelles conditions cette précision reste réellement exploitable.

Le GNSS sous canopée n’est pas un mystère technique réservé aux ingénieurs. C’est une contrainte de chantier, avec des conséquences directes sur la méthode de levé, le temps passé sur chaque point et la fiabilité finale du plan. Les résultats disponibles montrent surtout une chose: la forêt impose de raisonner en système, et non en simple achat de matériel.

Ce qui se passe sous les arbres: la physique qui dégrade la mesure

Le signal GNSS voyage en ligne droite entre les satellites et l’antenne du récepteur. Sous couvert forestier, ce trajet est perturbé de plusieurs façons. Le feuillage, les branches et parfois les troncs atténuent le signal direct. Dans le même temps, les ondes se réfléchissent sur les éléments du peuplement avant d’atteindre l’antenne.

Ces deux phénomènes se cumulent.

D’abord, l’atténuation réduit l’énergie reçue par l’antenne. Le récepteur voit moins bien certains satellites, ou les reçoit avec un rapport signal-bruit plus faible. La constellation disponible peut alors changer rapidement au gré des trouées, de la densité du houppier et de la position de l’opérateur.

Ensuite, le multitrajet introduit des signaux indirects. Une onde réfléchie sur un tronc ou sur le sol ne suit pas le même trajet que l’onde directe. Le récepteur reçoit pourtant ces informations presque en même temps et doit les distinguer. La distance calculée entre le satellite et l’antenne peut alors être biaisée.

Cette perturbation est particulièrement gênante pour le calcul de la phase porteuse. C’est elle qui permet, avec les corrections différentielles et une résolution correcte des ambiguïtés, d’obtenir une précision de l’ordre du centimètre. Lorsque les observations sont trop bruitées ou que les signaux se coupent, l’algorithme ne parvient plus à stabiliser la solution.

En terrain dégagé, le récepteur dispose d’un ciel largement ouvert et d’une géométrie de satellites favorable. Sous les arbres, il peut ne rester qu’une partie des satellites réellement exploitables. La solution passe alors de « Fixed » à « Float », puis peut retomber en « Single » ou en « DGPS ». Ces statuts ne sont pas de simples indications d’écran: ils correspondent à des niveaux de confiance et de précision très différents.

La différence entre une solution « Fixed » et une solution « Float » est essentielle. Dans le premier cas, les ambiguïtés entières ont été résolues et la mesure peut atteindre une précision centimétrique lorsque les autres conditions sont réunies. Dans le second, le récepteur fournit encore une position utile, mais avec une incertitude plus importante. Une position « Single » peut rester suffisante pour se repérer ou enregistrer un itinéraire, mais elle ne doit pas être confondue avec un point topographique contrôlé.

Sous canopée fermée, le centimètre annoncé sur la fiche technique ne disparaît pas par magie: c’est la qualité des observations qui ne permet plus toujours de l’atteindre.

Le couvert n’agit pas comme un interrupteur. La précision ne passe pas instantanément de parfaite à inutilisable. Elle se dégrade selon la structure de la forêt, l’humidité du feuillage, la position des satellites, la durée d’observation, la qualité de l’antenne et la présence éventuelle de corrections disponibles. Deux points distants de quelques mètres peuvent donc présenter des conditions très différentes.

Ce que montrent les études de terrain

Les résultats publiés sur le GNSS forestier sont sans complaisance. Ils ne disent pas que le RTK est inutile sous les arbres, mais ils montrent que les performances annoncées en milieu ouvert ne peuvent pas être transposées directement au sous-bois.

Dans une étude menée en forêt avec un récepteur GNSS-RTK de classe géodésique et des temps d’observation courts de 30 secondes, l’erreur quadratique moyenne horizontale constatée atteignait 2,03 m. L’erreur verticale s’élevait à 4,85 m. Ces valeurs correspondent aux écarts observés sur des points mesurés sous couvert, avec des corrections issues d’un réseau CORS. Elles rappellent une règle de base: un récepteur de qualité ne peut pas reconstruire une information satellite qui arrive trop faible ou trop perturbée.

Une autre étude, consacrée à l’éclaircie forestière de précision, a comparé deux essences avec une configuration RTK mono-base. Sous des peuplements de mélèzes du Japon, Larix kaempferi, l’erreur quadratique moyenne horizontale était de 0,26 m. Sous des pins de Corée, Pinus koraiensis, elle montait à 0,48 m. La densité et la structure du houppier modifient donc fortement la performance, même lorsque la chaîne GNSS reste globalement la même.

Pour un récepteur grand public sans RTK, la situation est encore moins favorable sous canopée fermée. La position peut dériver de plusieurs mètres, avec une marge d’erreur pouvant aller de 0 à 10 mètres selon les conditions. Cette précision peut convenir à une navigation générale, à un repérage ou à la mémorisation d’un trajet. Elle devient en revanche insuffisante pour un levé foncier, un bornage ou un plan d’abattage qui exige une position fiable.

Ces chiffres ne constituent pas une promesse inverse. Ils ne permettent pas de dire qu’un récepteur donnera toujours deux mètres d’erreur dans telle forêt ou quelques dizaines de centimètres dans telle autre. Ils montrent plutôt l’amplitude possible des écarts et l’importance du contexte de mesure.

Il faut également distinguer la précision instantanée de la répétabilité. Un point peut afficher momentanément une position convaincante alors que la solution reste instable. À l’inverse, un récepteur peut perdre le statut « Fixed » puis retrouver une position cohérente après quelques instants. Pour un levé professionnel, on ne valide donc pas uniquement ce qui apparaît à l’écran. On contrôle la durée de la solution, la stabilité des coordonnées et, lorsque c’est possible, la répétition de l’observation.

Les seuils qui font basculer la mesure

Une étude portant sur des récepteurs RTK économiques équipés de puces u-blox ZED-F9P a identifié plusieurs seuils au-delà desquels les erreurs augmentent nettement:

• une hauteur d’arbres supérieure à 14 m;
• une altitude de surface de canopée supérieure à 138 m;
• une densité d’arbres supérieure à 30 %.

Ces valeurs doivent être lues comme des indicateurs opérationnels, pas comme des frontières universelles. Une forêt dont les arbres dépassent 14 m ne rend pas automatiquement toute mesure RTK impossible. De la même manière, un peuplement moins dense peut présenter une mauvaise géométrie satellite ou un multitrajet important. Les conditions atmosphériques et la configuration du chantier entrent aussi en ligne de compte.

L’intérêt de ces seuils est ailleurs: ils aident à repérer les zones où la méthode standard risque de ne plus suffire. Une carte des peuplements, un modèle de hauteur ou une connaissance préalable de la densité peuvent ainsi servir à préparer le chantier. Le chef d’équipe sait alors où prévoir des observations plus longues, des points de contrôle ou l’emploi d’une station totale.

La nature du peuplement compte autant que la qualité du récepteur. Les branches fines, les houppiers très fermés, les troncs humides et les variations de hauteur ne produisent pas le même environnement radio. Un même appareil peut être efficace dans une clairière forestière et beaucoup moins convaincant quelques dizaines de mètres plus loin, dans une zone où les ouvertures du ciel sont plus rares.

C’est aussi pour cette raison que les comparatifs de récepteurs réalisés en plaine ne suffisent pas à choisir une solution pour la forêt. Ils peuvent renseigner sur la robustesse générale du matériel, la compatibilité avec les corrections ou l’ergonomie du contrôleur. Ils ne permettent pas, à eux seuls, de prévoir son comportement sous une canopée dense.

Récepteur géodésique ou solution économique: ce que le terrain révèle

L’idée la plus persistante consiste à penser qu’un récepteur haut de gamme résoudra à lui seul le problème de la canopée. Les essais disponibles montrent que ce n’est pas aussi simple.

Un récepteur de classe géodésique utilisé avec des temps d’observation courts en forêt peut afficher une erreur horizontale supérieure à deux mètres. Ce résultat ne remet pas en cause la qualité de l’équipement. Il montre la limite imposée par le milieu: lorsque les observations sont insuffisantes, l’électronique ne peut pas inventer les phases porteuses manquantes ni supprimer toutes les réflexions.

Le haut de gamme conserve néanmoins des atouts. Une meilleure antenne, un suivi plus robuste des signaux, une gestion avancée du multitrajet et une meilleure intégration des capteurs peuvent améliorer la disponibilité de la solution. Le récepteur peut aussi fournir davantage d’informations pour décider si une mesure doit être acceptée, prolongée ou recommencée. Mais ces avantages déplacent le curseur; ils ne rendent pas la forêt transparente.

À l’inverse, certains ensembles économiques fondés sur la puce u-blox ZED-F9P, comme le simpleRTK2B, ont été intégrés en configuration double antenne sur des engins forestiers. Dans des conditions de couvert forestier clair, ces systèmes ont réussi à maintenir une précision de l’ordre du centimètre pour le suivi du porteur. Ce résultat est intéressant parce qu’il souligne le rôle de l’intégration: antennes, orientation, filtrage, capteurs inertiels, corrections et logiciel fonctionnent ensemble.

Le véritable comparatif n’oppose donc pas mécaniquement le matériel professionnel au matériel économique. Il oppose une configuration adaptée à une configuration inadaptée. Un récepteur très performant, monté avec une antenne mal positionnée et utilisé sans contrôle de qualité, peut produire un résultat médiocre. Une solution moins coûteuse, bien installée sur une machine et associée à un traitement cohérent, peut se montrer plus régulière dans une tâche précise.

Cette lecture évite un piège fréquent: croire qu’une meilleure fiche technique suffit à sécuriser un chantier. En forêt, la solution matérielle doit être choisie avec la méthode de levé, le type de peuplement et le niveau de précision réellement nécessaire.

Adapter la méthode plutôt que forcer le récepteur

La question utile n’est donc plus seulement de savoir quel récepteur acheter. Il faut plutôt déterminer comment organiser la mesure pour que chaque technologie intervienne là où elle est la plus efficace.

Allonger l’observation quand le point le permet

Les essais réalisés avec des observations de 30 secondes montrent que ce délai peut être insuffisant sous couvert. Prolonger l’observation donne au récepteur davantage de données pour stabiliser la position et résoudre les ambiguïtés. Ce n’est pas une recette automatique, mais c’est un premier levier simple lorsque le point reste accessible et que la canopée n’est pas totalement fermée.

Cette durée supplémentaire a un coût. Sur un chantier comportant de nombreux points, le temps d’occupation, la circulation de l’opérateur et la gestion des reprises doivent être intégrés à la préparation. Il faut également éviter de conserver une position simplement parce qu’elle est passée brièvement en « Fixed ». La stabilité doit être observée et, si nécessaire, vérifiée par une nouvelle occupation.

La stratégie peut varier selon les points:

1. relever rapidement les points qui présentent une solution stable et une bonne géométrie;

2. prolonger l’observation des points qui oscillent entre « Fixed » et « Float »;

3. interrompre la mesure lorsque les observations deviennent manifestement incohérentes;

4. revenir sur le point avec une autre méthode plutôt que de conserver une coordonnée fragile.

Cette organisation est plus efficace que l’attente passive d’un retour à la solution centimétrique. Elle transforme un problème de réception en décision de chantier.

Combiner GNSS, station totale et inertiel

Sous couvert fermé, la station totale reste souvent la solution la plus robuste lorsque les visées sont possibles. Elle ne dépend pas de la réception des signaux satellites et peut prendre le relais pour les points situés dans les zones les plus difficiles. En contrepartie, elle demande une implantation, une visibilité entre les stations et une organisation différente du chantier.

L’IMU ou l’INS intégrée à certains récepteurs apporte une autre réponse. Elle permet de prolonger la trajectoire pendant une perte temporaire du RTK, en combinant les informations GNSS disponibles avec les mesures inertielles. Cette continuité est utile pour le guidage d’un engin ou pour franchir une zone de couvert limitée. Elle ne signifie pas que le système conserve indéfiniment une précision centimétrique sans observation satellite: l’erreur inertielle finit par augmenter si la perte se prolonge.

La bonne méthode est souvent hybride. Le GNSS sert à établir ou contrôler les positions dans les zones ouvertes. La station totale prend en charge les secteurs fermés. L’inertiel assure une continuité de déplacement lorsque le chantier l’autorise. Cette combinaison demande un peu plus de préparation, mais elle évite de faire porter toute la responsabilité du levé à un seul capteur.

Soigner l’installation et l’environnement de l’antenne

La position de l’antenne compte particulièrement en forêt. Elle doit rester aussi dégagée que possible, être correctement centrée et conserver une hauteur connue. Les obstacles proches peuvent favoriser les réflexions et dégrader les observations. Sur un engin forestier, l’installation doit également tenir compte des vibrations, des mouvements de la machine et des éléments métalliques susceptibles de perturber l’environnement immédiat de l’antenne.

Les antennes conçues pour limiter le multitrajet, les antennes à gain adapté et les configurations à double antenne peuvent améliorer le comportement de l’ensemble. Mais aucun de ces équipements ne transforme une zone totalement fermée en environnement ouvert. Leur intérêt est de conserver les meilleures observations possibles dans les conditions existantes.

Le filtrage logiciel joue également un rôle. Un système sérieux doit signaler les variations de qualité, les pertes de correction et les changements de statut. Il doit permettre à l’opérateur de distinguer une position stable d’une coordonnée simplement affichée avec beaucoup de décimales. La précision apparente de l’écran ne remplace pas le contrôle de la mesure.

Préparer le chantier à partir du peuplement

La préparation ne consiste pas seulement à charger une mission dans le contrôleur. Elle doit intégrer la structure de la forêt et les zones où la réception risque de devenir critique.

Avant le départ, il est utile d’identifier:

• les peuplements les plus hauts ou les plus denses;
• les secteurs où les trouées sont rares;
• les limites à relever avec une exigence de précision élevée;
• les zones où une station totale peut être installée et orientée;
• les points de contrôle accessibles depuis un espace plus ouvert;
• les passages où une perte temporaire du RTK est acceptable pour le guidage, mais pas pour la validation d’un point.

Cette lecture du terrain permet de distinguer deux usages souvent confondus. Le GNSS peut rester très pratique pour naviguer dans une parcelle, localiser un secteur ou guider un engin, même lorsque la précision absolue n’est plus suffisante pour un levé topographique. Un outil peut donc être parfaitement adapté au déplacement et inadapté à la production d’une coordonnée réglementaire ou contractuelle.

Le bon réflexe n’est pas de demander au récepteur de vaincre la forêt. C’est de réserver le GNSS aux zones où ses observations restent défendables et de prévoir un relais pour les autres.

Les erreurs de méthode à éviter

Certaines mauvaises pratiques reviennent régulièrement dans les projets de positionnement forestier. Elles ne sont pas toujours liées au matériel.

La première consiste à confondre le statut affiché avec la qualité finale du point. Une solution « Fixed » est une condition favorable, pas une garantie absolue contre les erreurs de multipath ou les coordonnées instables. Le contrôle doit porter sur la répétabilité, la durée d’occupation et la cohérence avec les points voisins.

La deuxième consiste à utiliser la même durée d’observation partout. Un temps suffisant en lisière ne l’est pas forcément sous un peuplement dense. La méthode doit pouvoir s’adapter au niveau de perturbation rencontré.

La troisième consiste à comparer directement une position GNSS relevée sous couvert avec une position de référence obtenue en terrain ouvert, sans tenir compte du délai, de la géométrie des satellites ou du changement de conditions. Le GNSS forestier évolue dans un environnement variable. Une comparaison valable doit reproduire autant que possible les conditions réelles du chantier.

La quatrième consiste à produire un plan sans conserver les indicateurs de qualité de la mesure. Les coordonnées seules ne racontent pas comment elles ont été obtenues. Pour les points sensibles, il est préférable de garder le statut de solution, le temps d’occupation, les éventuelles pertes de correction et les contrôles réalisés. Cette traçabilité permet de reprendre un point douteux sans repartir de zéro.

Enfin, il faut éviter de promettre le centimètre partout simplement parce que le récepteur est compatible avec le RTK. La précision indiquée par le constructeur correspond à des conditions définies. Elle ne décrit pas nécessairement une forêt dense, un couvert humide, un relief encaissé ou une antenne installée sur une machine en mouvement.

Ce qu’il faut en retenir

La précision GPS RTK sous couvert forestier dépend moins d’un chiffre inscrit sur une fiche technique que de la qualité réelle des observations. En milieu ouvert, une solution centimétrique peut être obtenue rapidement. Sous une canopée dense, la même chaîne de mesure peut produire des écarts décimétriques ou métriques, selon la hauteur des arbres, leur densité, la structure du houppier, la durée d’observation et la configuration matérielle.

Les études disponibles donnent des repères concrets. Une observation courte avec un récepteur de classe géodésique peut conduire à une erreur horizontale de 2,03 m et à une erreur verticale de 4,85 m dans certaines conditions forestières. Une autre configuration RTK a obtenu 0,26 m sous mélèzes du Japon et 0,48 m sous pins de Corée. Les récepteurs grand public sans RTK peuvent, eux, dériver de plusieurs mètres sous canopée fermée. Ces résultats ne sont pas contradictoires: ils décrivent des environnements et des méthodes différents.

Les seuils de 14 m de hauteur d’arbres, de 138 m d’altitude de surface de canopée et de 30 % de densité sont à considérer comme des alertes de préparation. Ils ne remplacent pas un test local et ne tracent pas une limite universelle entre mesure possible et mesure impossible. Ils indiquent simplement que le risque de dégradation devient plus important et qu’une méthode de secours doit être envisagée.

Pour un chantier forestier sérieux, le choix du récepteur n’est donc qu’une partie de la décision. Il faut aussi sélectionner l’antenne, contrôler son installation, prévoir la durée d’observation, suivre la qualité des solutions et savoir quand passer à la station totale ou à l’inertiel. Le GNSS reste un outil puissant sous les arbres, mais il ne doit pas être utilisé comme s’il se trouvait en rase campagne.

La promesse du centimètre ne tombe pas du ciel. Sous forêt, elle dépend d’une méthode capable de reconnaître les limites du signal et de mobiliser le bon instrument au bon endroit.
