Précision GNSS en forêt dense: comment limiter les erreurs

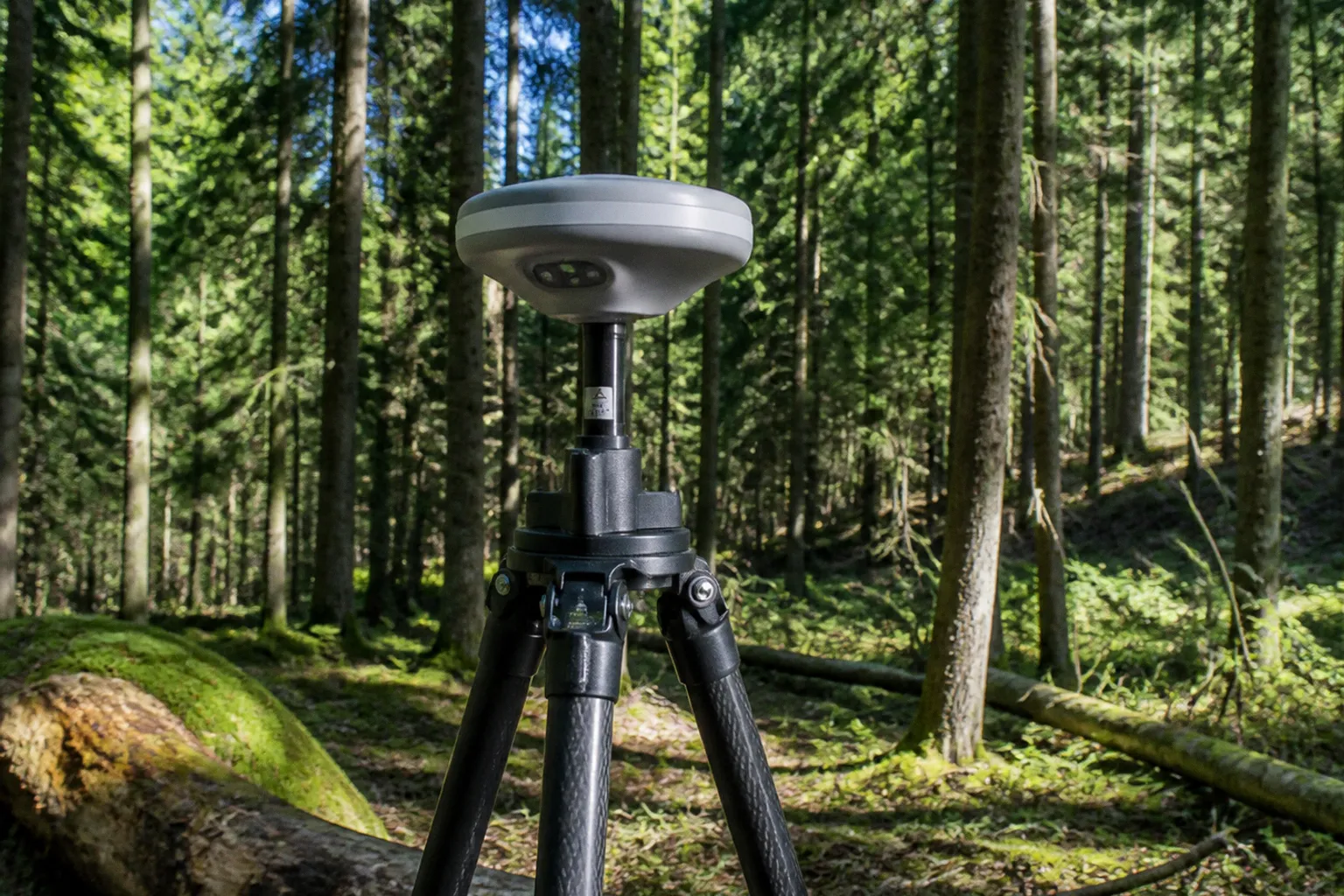

Trois heures à piétiner sous une canopée de résineux de 40 mètres. Le contrôleur affiche fièrement « Fix RTK », mais le report sur le plan raconte une autre histoire: dans un cas de figure parfaitement plausible, le point calculé peut se retrouver à 1,80 m de la position attendue. Sur une parcelle de bornage, ça ne passe pas. Et ce n’est pas un scénario théorique réservé aux récepteurs bas de gamme: c’est le type de dérive auquel s’expose toute équipe qui pousse un GNSS de qualité topographique dans un couvert fermé sans protocole adapté.

La précision GNSS en forêt dense n’est jamais un produit qu’on achète clé en main. C’est un résultat qu’on construit, brique par brique, avec trois ingrédients: un matériel adapté au contexte, une méthode de levé rigoureuse et une discipline de validation qui ne laisse rien au hasard. Sur les chantiers que nous accompagnons, on retrouve toujours les mêmes angles morts: initialisation mal placée, occupation trop courte, confiance aveugle dans la précision affichée par le contrôleur. Voici comment reprendre la main.

Quand le feuillage mange le signal: ce qui se passe vraiment sous la canopée

Le signal GNSS, en forêt dense, subit trois attaques simultanées qu’il faut avoir en tête avant de viser le premier point: obstruction, atténuation et réflexion. Les aiguilles et les feuilles bloquent une partie des ondes; ce qui passe est affaibli; et ce qui rebondit sur les branches, les troncs voisins ou le sol revient avec un retard qui crée du multipath.

Ce dernier terme désigne la réception de plusieurs versions d’un même signal: une onde directe, quand elle parvient jusqu’à l’antenne, et une ou plusieurs ondes réfléchies. Le récepteur ne reçoit donc pas seulement un signal plus faible. Il doit aussi interpréter un signal dont certaines composantes sont arrivées avec un décalage. Sous un couvert dense, ce biais peut devenir plus pénalisant qu’une simple perte de satellites.

Concrètement, on observe trois dégradations en chaîne. Le rapport signal/bruit chute en premier: le récepteur a plus de mal à discriminer le vrai signal du bruit ambiant. Les pertes de verrouillage de cycle se multiplient ensuite. La phase porteuse, qui sert à calculer la position avec une grande finesse, décroche régulièrement. Enfin, la résolution des ambiguïtés entières devient incertaine. C’est précisément elle qui fait basculer la solution d’un Fix RTK fiable vers un Float, un différentiel, voire une position autonome dégradée.

Ces phénomènes ne se manifestent pas avec la même intensité selon le type de couvert. Un peuplement de feuillus en hiver, sans feuillage, laisse passer nettement plus de signal qu’une plantation dense de pins sylvestres de 25 mètres de hauteur. La saison joue: les relevés de printemps et d’été sont généralement plus dégradés que les mêmes observations en hiver, quand la canopée s’éclaircit naturellement. L’essence compte, la densité de plantation compte, la hauteur des arbres compte. Le relief et la présence de végétation basse ajoutent encore des effets locaux.

La réception satellite sous canopée n’est donc pas seulement une affaire de nombre de barres affichées sur le contrôleur. Deux points distants de quelques mètres peuvent présenter des conditions très différentes: une trouée entre les houppiers, une branche humide au-dessus de l’antenne, un talus qui masque une partie de l’horizon ou un tronc proche qui renvoie le signal. Le déplacement de l’opérateur, même limité, peut modifier la géométrie observée.

La forêt ne rend pas le GNSS imprécis par nature: elle rend le signal physiquement difficile à exploiter. À nous de compenser.

Il faut aussi distinguer disponibilité et fiabilité. Un récepteur peut continuer à produire une position alors que la qualité de l’observation s’est dégradée. Il ne s’agit pas forcément d’une panne ou d’un écran figé: le système travaille, mais à partir d’un ensemble de mesures moins robuste. La présence d’une solution ne constitue donc pas une preuve de sa justesse.

C’est là que naissent la plupart des erreurs de positionnement GNSS en forêt. Le problème ne vient pas uniquement de la mesure elle-même, mais de la confiance mal placée qu’on lui accorde. Un statut « Fix » indique une solution calculée selon les critères du récepteur. Il ne garantit pas que le point est correctement positionné par rapport au terrain réel.

Le matériel fait la différence: choke ring contre antennes standards

Toutes les antennes ne se valent pas sous couvert. Une étude publiée en 2009 a comparé, dans les mêmes conditions de feuillage, une antenne choke ring géodésique à une antenne beacon standard. Les chiffres parlent d’eux-mêmes:

L’écart est considérable: un facteur de 5 à 10 sur l’erreur horizontale dans les conditions observées, et cela uniquement à cause de l’antenne. La choke ring, avec ses anneaux concentriques, limite mieux l’influence des signaux réfléchis par le sol et les surfaces proches. Elle ne transforme pas une forêt dense en zone dégagée, mais elle réduit une partie des erreurs liées au multipath.

Sur un chantier d’implantation exigeant, ce n’est pas un détail. Une antenne qui atténue mieux les réflexions peut faire la différence entre une série de points à reprendre et un levé exploitable après contrôle. Il faut néanmoins éviter une lecture trop simple du tableau: les performances constatées dans une configuration donnée ne constituent pas une garantie valable pour tous les peuplements, toutes les saisons et toutes les associations de matériel.

Côté récepteur, le clivage est du même ordre. Sous une canopée résineuse fermée de 40 à 60 mètres de hauteur, des récepteurs de qualité topographique ont permis d’obtenir un positionnement exploitable avec des occupations d’au moins 15 minutes. Les récepteurs économiques, eux, sur des sessions courtes, dépassaient régulièrement 5 à 20 mètres d’erreur horizontale dans les conditions étudiées. À ce niveau, on ne parle plus d’un simple écart à intégrer dans le calcul: on risque de produire une position qui ne peut pas servir à un levé précis.

Le gain ne vient cependant jamais du matériel seul. Une bonne antenne choke ring montée sur un récepteur économique ne rattrapera pas un chipset incapable de gérer correctement le multipath. L’inverse est tout aussi vrai: le meilleur récepteur géodésique du marché, associé à une antenne bas de gamme sous couvert, perdra une bonne partie de son avantage.

L’ensemble antenne-récepteur fonctionne comme un couple. À cela s’ajoutent le câble, les connecteurs, la fixation, la hauteur d’antenne et l’état mécanique du montage. Une antenne adaptée mais mal centrée, un câble fortement contraint ou un connecteur qui prend l’humidité peuvent dégrader le résultat sans qu’un message d’erreur évident apparaisse à l’écran. Avant de chercher une option logicielle plus sophistiquée, il faut donc examiner la chaîne physique de réception.

Ce que le choix d’antenne ne résout pas

Une antenne haute sensibilité améliore la capacité à exploiter des signaux faibles, mais elle ne reconstitue pas les satellites totalement masqués. Elle ne supprime pas non plus les réflexions provenant d’un tronc voisin ou d’une surface humide. Dans certains environnements, elle peut même rendre le récepteur plus sensible à un ensemble de signaux difficiles à départager si le traitement du multipath n’est pas à la hauteur.

Le choix doit être replacé dans l’usage. Pour du pré-repérage ou de la cartographie de masse, on peut accepter une solution moins ambitieuse que pour du bornage, de l’implantation ou du contrôle foncier. Dans ces derniers cas, la question n’est pas seulement « quel récepteur capte le mieux? », mais « quel ensemble permet de mesurer, documenter et contrôler la position dans ce couvert précis? ».

Stratégies d’occupation et protocoles qui fonctionnent réellement

Le levier le plus sous-estimé sur les chantiers forestiers, c’est la durée d’occupation. Quand le signal est chahuté, le temps joue en notre faveur: plus on laisse le récepteur accumuler des époques, plus il dispose d’observations pour écarter les mesures instables, suivre les variations de géométrie et converger vers une solution cohérente. Le temps ne corrige pas tout, mais une occupation trop courte prive le traitement d’une partie des informations nécessaires.

L’initialisation, d’abord, se fait au clair. Pour amorcer une session RTK, on choisit un layon, une clairière, une bordure de parcelle ou une route forestière. La résolution des ambiguïtés entières sous couvert dense reste aléatoire, même avec du matériel haut de gamme: elle dépend étroitement du nombre de satellites visibles, de la qualité de la réception et de l’épaisseur de la canopée au point d’initialisation.

Une initialisation sous les arbres peut fonctionner dans certains cas favorables, mais aucun protocole sérieux ne devrait compter dessus systématiquement. Cette étape conditionne toute la session. Un mauvais départ coûte plus cher qu’on ne le croit, car l’opérateur peut ensuite poursuivre plusieurs observations en considérant la solution comme stabilisée alors qu’elle repose sur une ambiguïté mal résolue.

La durée d’occupation se raisonne ensuite en fonction du récepteur et du couvert:

• 15 minutes minimum avec un récepteur topographique dans un peuplement fermé de 40 à 60 mètres de hauteur. C’est une durée que l’on retrouve dans la littérature et que l’on peut confirmer sur le terrain, mais il s’agit d’un plancher, pas d’une garantie.
• 20 minutes et plus pour un récepteur portatif lorsque la précision attendue peut rester modeste. En deçà, le bruit domine davantage et la position reste sujette à caution.
• 30 minutes ou davantage en sous-bois très dense, notamment lorsque la végétation basse s’ajoute à la fermeture des houppiers. Le signal peut alors être plus dégradé que dans un peuplement tempéré classique.
• Pour des usages tolérants, comme la cartographie de masse ou le pré-repérage, la durée peut être réduite, à condition de documenter clairement le compromis accepté.

Ces durées ne doivent pas être appliquées mécaniquement. Si le statut de la solution passe plusieurs fois de Fix à Float, si le nombre de satellites varie brutalement ou si les indicateurs de qualité restent instables, prolonger l’occupation peut être pertinent. À l’inverse, une session longue dans une zone où les signaux sont systématiquement réfléchis ne suffit pas à créer une vérité qui n’existe pas dans les données.

Remesurer plutôt que prolonger indéfiniment

Le contrôle le plus efficace consiste souvent à remesurer. Reprendre un point déjà observé avec une nouvelle initialisation permet de vérifier qu’on n’est pas face à un Fix illusoire ou à un biais qui se répète. La seconde occupation ne doit pas être une simple continuation de la première: on coupe la session, on change si possible la fenêtre d’observation et on reprend le point selon le même protocole documenté.

Ce point de contrôle se budgète en début de chantier, pas en fin de journée quand il est trop tard pour corriger. On peut également répartir les contrôles dans la parcelle, plutôt que de vérifier uniquement les points les plus accessibles. Une forêt dense favorise les erreurs localisées: un seul point de référence ne suffit pas toujours à caractériser toutes les conditions de réception rencontrées sur le site.

La technique de levé en milieu forestier doit aussi prévoir les déplacements de l’opérateur. L’antenne doit rester parfaitement verticale, la hauteur doit être mesurée sans approximation et les obstacles proches doivent être notés. Le fait de dégager légèrement une branche au-dessus de l’antenne peut modifier la réception; il faut alors consigner cette intervention, car la mesure n’a pas été réalisée dans les mêmes conditions que les autres.

Multiconstellation: ce qu’elle change vraiment, et ce qu’elle ne change pas

La multiconstellation — utilisation simultanée de GPS, Galileo, GLONASS et BeiDou — a transformé la donne en milieu forestier. Une étude expérimentale a montré que des récepteurs multiconstellations pouvaient suivre 10 à 18 satellites sous canopée dense, là où le GPS seul pouvait tomber à 2 satellites à certaines heures de la journée. Quand on sait que la résolution des ambiguïtés exige un minimum de 5 satellites bien répartis, on comprend immédiatement l’enjeu.

Trois bénéfices sont particulièrement concrets sur le terrain:

• Une meilleure disponibilité des satellites. Les coupures sont moins fréquentes et le risque de voir apparaître « no data » au milieu d’un point diminue. Chaque constellation augmente la probabilité que quelques satellites restent visibles à travers le feuillage.
• Une géométrie améliorée. Le DOP reste acceptable plus longtemps, ce qui stabilise le calcul de position. La répartition géographique des satellites entre plusieurs constellations réduit les configurations défavorables.
• Une redondance en cas de décrochage. Si une constellation perd un satellite, les autres peuvent prendre le relais sans interruption visible. En forêt, où les décrochages sont fréquents, cette redondance fait la différence entre une session exploitable et une série de trous dans le levé.

Mais il faut se méfier de l’idée reçue qui circule sur certains forums: la multiconstellation ne supprime pas le multipath. Elle augmente la probabilité qu’un signal direct parvienne au récepteur, mais elle ne filtre pas automatiquement les signaux réfléchis. Une étude rapporte d’ailleurs que, même avec une réception multiconstellation, la précision peut temporairement chuter à 20–30 mètres pendant de courtes fenêtres sous couvert fermé. Aucune promesse de précision centimétrique en continu ne peut être déduite du seul nombre de constellations activées.

Le multiconstellation, c’est un coussin de sécurité. Pas une assurance tous risques. Il complète le protocole, il ne le remplace pas.

Un point souvent négligé concerne le traitement du signal. Il diffère d’un fabricant à l’autre, parfois même entre deux générations de récepteurs d’une même gamme. Certains équipements exploitent mieux les signaux BeiDou que d’autres; certains micrologiciels gèrent plus fluidement le basculement entre constellations; certains algorithmes écartent plus efficacement les observations manifestement affectées par des réflexions.

La multiconstellation n’est donc pas une fonctionnalité binaire, activée ou désactivée. C’est une chaîne de traitement dont les performances varient selon le matériel, le micrologiciel, la version logicielle et les réglages de terrain. Sur le terrain, cela se traduit par des écarts mesurables entre deux récepteurs pourtant vendus comme « multiconstellation ».

Il faut également surveiller la géométrie plutôt que compter les satellites. Dix satellites regroupés dans une portion réduite du ciel ne valent pas nécessairement mieux qu’un ensemble plus restreint mais mieux réparti. Le DOP, l’élévation des satellites, les pertes de verrouillage et la stabilité de la solution doivent être lus ensemble. C’est leur cohérence qui donne une image exploitable de la mesure.

Validation des données: pourquoi l’erreur horizontale prime sur le RMS

Voilà le piège classique qu’on voit encore sur les chantiers: se fier au « RMS de précision » affiché sur le contrôleur. Ce chiffre est une estimation interne du récepteur, fondée sur la géométrie des satellites et la qualité du traitement. En forêt dense, il peut être notoirement optimiste. Il mesure la cohérence interne de la solution, pas nécessairement son exactitude par rapport à la réalité du terrain.

L’étude menée sous forte canopée de Pinus sylvestris en zone montagneuse l’a montré clairement: sous couvert fermé, l’erreur horizontale absolue, calculée par rapport à une vérité terrain, est l’indicateur pertinent. Pour les levés exigeants — implantation, bornage, contrôle foncier ou géoréférencement de limites — il faut comparer les résultats avec une référence indépendante déterminée par une méthode terrestre: station totale, points connus ou GNSS réalisé en zone dégagée à proximité.

La différence entre un RMS affiché à 3 cm et une erreur réelle de 40 cm ne relève pas forcément d’un défaut de fabrication. Elle vient du fait que le RMS reflète la dispersion des mesures brutes autour de la moyenne calculée, sans capturer certains biais systématiques: multipath persistant, mauvaise géométrie satellite ou initialisation sous arbre ayant convergé vers une solution stable mais décalée. Le récepteur peut être « précis » par rapport à ses propres observations sans être exact par rapport au monde réel.

Cette distinction est essentielle pour interpréter les résultats. Une série de mesures très proches les unes des autres n’est pas automatiquement une série de mesures justes. Si toutes les observations sont affectées par le même reflet ou par la même mauvaise référence, leur dispersion peut rester faible alors que leur position absolue est fausse. C’est précisément pour cette raison que la répétition d’une mesure ne remplace pas toujours un contrôle indépendant.

En pratique, cela donne plusieurs réflexes à intégrer sur chaque chantier forestier:

• Préparer un réseau de points de contrôle en zone ouverte avant d’entrer sous couvert. Ce sont les références du chantier; on les protège, on les décrit et on vérifie leur accessibilité.
• Remesurer une partie des points en double, avec une nouvelle initialisation et, si possible, une fenêtre d’observation différente. Le pourcentage retenu dépend de la criticité du levé, mais le principe ne devrait pas être négociable pour les points sensibles.
• Conserver les fichiers bruts et les indicateurs de qualité: PDOP, RMS, nombre de satellites, type de solution, pertes de cycle et durée d’occupation. En cas de litige ou de reprise, c’est la seule protection contre une interprétation reconstruite après coup.
• Comparer les points importants à une vérité terrain indépendante. Une mesure GNSS contrôlée par une autre mesure GNSS réalisée dans les mêmes mauvaises conditions apporte une information limitée.
• Ne jamais signer un levé forestier exigeant sur la foi d’une seule mesure, même si le contrôleur affiche « Fix » et une précision théorique rassurante.

Prenons un exemple hypothétique: une antenne mal montée ou un câble endommagé, passé inaperçu lors de la préparation, pourrait introduire un décalage systématique de plusieurs dizaines de centimètres sur une parcelle. Si le contrôle est effectué uniquement avec le même équipement et dans les mêmes conditions, cette erreur risque de se reproduire sans être détectée. En revanche, une comparaison avec des points connus, une station totale ou une reprise réalisée après diagnostic de la chaîne d’antenne peut révéler le biais.

L’intérêt du contrôle indépendant ne se limite pas à protéger le rapport final. Il sert aussi à diagnostiquer la source du problème. Une erreur qui varie fortement d’un point à l’autre orientera plutôt vers des conditions locales de réception ou des pertes de cycle. Un décalage régulier sur plusieurs points fera davantage penser à un problème de référence, de montage, de hauteur d’antenne ou de transformation de coordonnées. Sans données brutes et sans points de comparaison, ces hypothèses restent impossibles à départager.

Ce qu’on retient sur le terrain

Pour nous, la précision GNSS en forêt dense reste un résultat qu’on construit, pas un produit qu’on achète. Trois convictions se sont imposées au fil des opérations que nous accompagnons.

Le matériel compte d’abord. Une antenne choke ring ou une antenne géodésique adaptée peut améliorer significativement la réception sous couvert, mais l’ampleur du gain dépend de l’épaisseur du feuillage, du type de peuplement et de l’association antenne-récepteur. Il n’existe pas de seuil magique à partir duquel un équipement devient fiable dans toutes les forêts.

Le protocole compte ensuite: occupation suffisante, initialisation au clair, verticalité de l’antenne, observation des indicateurs et remesures systématiques. Sans cette discipline, le meilleur récepteur du monde peut produire une solution difficile à défendre. La durée d’occupation doit être décidée en fonction du contexte, et non imposée par habitude ou par la seule valeur de précision affichée.

La validation compte plus que tout. Croiser les résultats avec une vérité terrain, archiver les métadonnées, doubler les points sensibles et conserver les fichiers bruts: c’est cette rigueur qui sépare un levé exploitable d’un rapport à reprendre. La réception satellite sous canopée est trop instable pour qu’un seul voyant vert suffise à conclure.

La forêt restera un environnement exigeant pour le GNSS. Aucun seuil universel de précision n’existe: les résultats dépendent de l’essence, de la densité du feuillage, de la saison, du relief, de la hauteur d’antenne, du récepteur et de son micrologiciel. Les performances comparées de chaque constellation individuelle sous couvert fermé restent d’ailleurs mal documentées dans la littérature.

En combinant un matériel cohérent, une méthode de levé adaptée et des contrôles indépendants, on peut néanmoins ramener l’erreur horizontale dans des fenêtres exploitables, même en peuplement fermé. Ce n’est pas une promesse de résultat identique sur chaque point. C’est mieux: une manière de savoir quand la mesure mérite d’être conservée, quand elle doit être prolongée et quand il faut simplement changer de méthode. Sur un chantier forestier, c’est cette capacité de décision qui fait la fiabilité du levé.
