Levé topographique en zone urbaine dense: les défis de précision

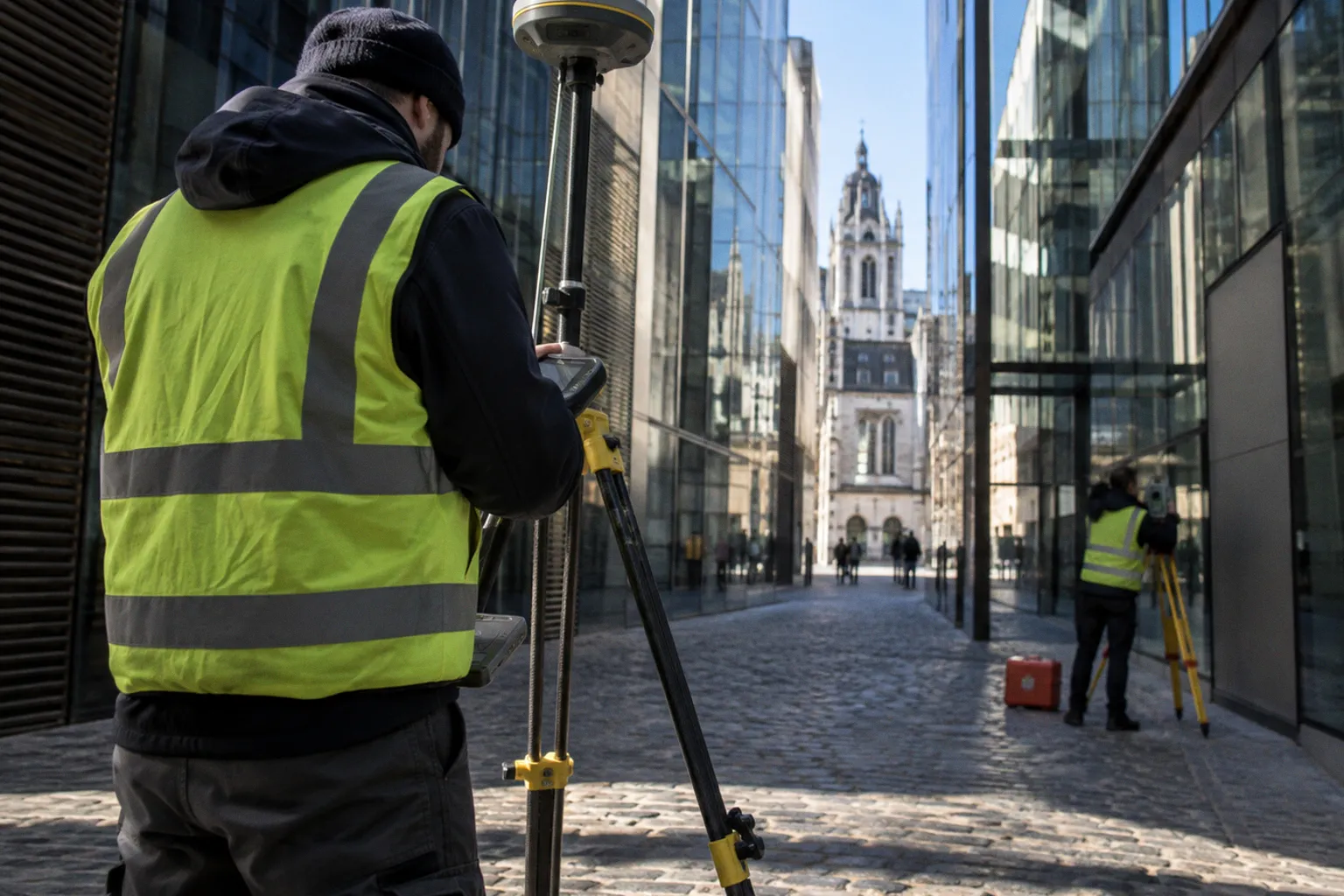

Dans une rue bordée d’immeubles, l’initialisation semble acquise, les corrections RTK arrivent, l’opérateur avance — puis le point contrôlé ne retombe pas dans la tolérance.

C’est toute la difficulté du levé topographique en zone urbaine dense: l’erreur ne se présente pas toujours comme une panne. Elle ressemble souvent à une mesure normale, avec une solution fixée et des indicateurs rassurants. Or les façades vitrées, les structures métalliques et les masques créés par les bâtiments perturbent directement la géométrie satellite.

Dans les projets d’infrastructure et de génie civil, les exigences sont rarement négociables: jusqu’à 2 cm en planimétrie et 1 cm en altimétrie pour les levés de précision. À ce niveau, le sujet n’est pas de trouver l’instrument qui promet le plus. Il faut organiser un dispositif capable de dire, sur le terrain, quand le GNSS est encore fiable — et quand il faut passer à autre chose.

La réalité du terrain: un signal disponible n’est pas forcément un signal exploitable

Le premier piège du mesure GNSS en milieu urbain est de confondre disponibilité et qualité. Un récepteur peut recevoir suffisamment de satellites pour calculer une position tout en travaillant avec une géométrie dégradée et des signaux fortement perturbés.

Dans un canyon urbain, les immeubles masquent une partie du ciel. Le récepteur ne voit plus les satellites selon une répartition favorable; les observations se concentrent dans quelques directions. La solution devient alors plus sensible à la moindre erreur de mesure.

À cela s’ajoute le phénomène de trajets multiples, ou multipath. Le signal n’arrive pas toujours directement de l’antenne satellite vers le récepteur. Il peut se réfléchir sur une façade vitrée, une charpente métallique, un véhicule ou une grue avant d’atteindre l’antenne. Le calculateur interprète alors un signal retardé comme une observation exploitable.

Le résultat peut être une erreur de plusieurs mètres. Ce n’est pas une simple dégradation progressive qui ferait passer la mesure de 2 cm à 5 cm, puis à 10 cm. Dans certaines configurations, le point bascule franchement hors tolérance.

Le phénomène NLOS — pour signal reçu sans visibilité directe — est particulièrement problématique. Un satellite peut être théoriquement présent dans la constellation utilisée, mais masqué par un bâtiment. Le récepteur capte alors une réflexion ou un signal indirect, avec une information de distance faussée.

Sur le terrain, plusieurs symptômes doivent alerter:

• une position qui saute lorsque l’opérateur se déplace de quelques mètres le long d’une façade;
• un écart entre deux occupations successives d’un même point;
• une solution RTK annoncée comme fixe, mais dont les coordonnées dérivent;
• des résidus ou des indicateurs de qualité qui se dégradent sans perte complète de la solution;
• une altitude qui varie davantage que la planimétrie, notamment dans les rues encaissées;
• un point qui semble juste sur l’écran, mais ne se recale pas avec une station connue ou une visée optique.

Le réflexe naturel consiste souvent à attendre quelques secondes de plus, à relancer l’initialisation ou à changer de correction réseau. Ces actions peuvent aider lorsque le problème vient de la communication ou de l’ambiguïté. Elles ne corrigent pas une réflexion persistante contre une façade.

En zone dense, un GNSS qui calcule n’est pas nécessairement un GNSS auquel on peut confier le point.

Cette distinction change la manière de travailler. La qualité ne doit pas être jugée uniquement au statut « fixe » affiché par le contrôleur. Elle doit être confirmée par la répétabilité, la cohérence avec le canevas et la nature de l’environnement immédiat.

Le seuil centimétrique transforme le levé en procédure de contrôle

Une précision planimétrique de 2 cm et une précision altimétrique de 1 cm ne sont pas des objectifs abstraits. Elles déterminent la manière de préparer le chantier, de choisir les points d’appui et de distribuer les instruments.

À faible exigence, une mesure GNSS ponctuelle peut suffire à positionner un élément ou à produire un repérage général. Dès que le levé doit alimenter une implantation, un contrôle d’exécution ou un modèle destiné au génie civil, l’acceptation du point doit reposer sur une chaîne de contrôle plus complète.

La première question n’est donc pas: quel récepteur utiliser? C’est plutôt: quelle partie du site est réellement observable par satellite, à quelle heure et avec quelle marge de sécurité?

Une précision à lire dans son contexte

Les indicateurs affichés par les équipements sont utiles, mais ils ne remplacent pas l’analyse du site. Une estimation de précision peut être optimiste si elle ne tient pas correctement compte des signaux réfléchis. De la même manière, une bonne réception sur une zone ouverte du chantier ne garantit pas la qualité d’un point placé au pied d’un immeuble.

La topographie urbaine impose de distinguer plusieurs situations:

Cette lecture par environnement est plus utile qu’une promesse générale de précision. Elle permet aussi de parler clairement avec l’équipe travaux. Un opérateur n’a pas besoin d’un long cours sur la propagation des signaux; il doit savoir pourquoi le point situé sous l’auvent ne se traite pas comme celui pris au milieu de la voirie.

Les points de contrôle doivent être prévus avant la mesure

Le contrôle ne peut pas être ajouté à la fin, lorsque le matériel est déjà remballé. Dans un levé urbain, quelques points indépendants permettent de repérer rapidement une dérive ou une erreur de rattachement.

Ces points doivent être répartis dans des conditions d’observation différentes. Contrôler uniquement deux points dégagés ne permet pas de conclure sur une série mesurée sous masque. À l’inverse, une mesure répétée dans la même zone perturbée peut reproduire la même erreur et donner une fausse impression de cohérence.

La répétabilité est un outil simple, mais elle doit être organisée. Revenir sur un point depuis une position différente, à un autre moment ou avec un autre mode de mesure apporte davantage qu’une seconde occupation réalisée dans exactement les mêmes conditions.

La station totale robotisée reste le relais décisif

Dans les zones où le ciel est trop fermé, la station totale n’est pas un instrument de secours dépassé par le GNSS. Elle reste la référence de précision lorsque les satellites ne fournissent plus une observation suffisamment robuste.

Une station totale associe un théodolite électronique et un distancemètre électronique. Elle mesure des angles et des distances vers un prisme, à partir d’un point connu. La façade, le bâtiment ou la structure métallique peuvent continuer à gêner la visibilité, mais ils ne dégradent pas le calcul de la même manière qu’un signal satellite réfléchi.

La station totale robotisée apporte en plus une continuité d’usage. Une fois le prisme verrouillé, l’opérateur peut travailler avec davantage de liberté, selon la configuration du chantier. Cela réduit les déplacements inutiles et facilite les contrôles répétés, notamment lorsque le point à mesurer se trouve dans une rue très fréquentée ou à proximité d’une zone de travaux active.

Le compromis est ailleurs: il faut disposer d’une ligne de visée, préparer un canevas cohérent et accepter une organisation plus structurée des stations. Le GNSS est souvent plus rapide pour couvrir une zone ouverte. La station totale demande davantage de préparation, mais elle offre une réponse fiable là où le signal satellite devient ambigu.

Un basculement d’instrument qui doit être anticipé

L’erreur la plus coûteuse n’est pas toujours celle qui touche un point. C’est celle qui apparaît après plusieurs heures, lorsque l’équipe comprend que toute une série de mesures doit être reprise.

Pour éviter ce scénario, le protocole de chantier peut prévoir des zones de bascule:

1. Identifier les secteurs ouverts et les secteurs masqués dès la reconnaissance, sans attendre les premières anomalies.

2. Mesurer quelques points de référence au GNSS dans des conditions favorables afin de stabiliser le rattachement.

3. Préparer des positions de station totale qui couvrent les zones situées sous les bâtiments, les auvents ou les structures métalliques.

4. Contrôler les transitions entre les mesures GNSS et les mesures optiques pour éviter une rupture de repère.

5. Répéter les points sensibles avant de déplacer l’installation ou de quitter la zone.

Ce fonctionnement demande un peu plus de préparation, mais il réduit fortement la friction sur le terrain. L’équipe ne découvre pas l’alternative après l’échec; elle sait déjà dans quels cas l’utiliser.

La bonne stratégie n’est pas de faire gagner le GNSS contre la station totale. C’est de faire intervenir chacun là où il reste honnête.

Multi-constellation: plus de satellites, mais pas une permission de tout mesurer

L’utilisation combinée de plusieurs constellations — GPS, GLONASS, Galileo et BeiDou — améliore la disponibilité spatiale des satellites dans les canyons urbains. Lorsque les bâtiments ferment une partie du ciel, disposer d’un ensemble plus large augmente les chances d’obtenir une géométrie exploitable.

C’est un avantage réel, notamment dans les rues où la fenêtre d’observation est étroite. Une constellation unique peut fournir trop peu de satellites ou une répartition défavorable. Le multi-constellation apporte davantage de choix au calcul.

Mais il ne supprime pas les réflexions. Un satellite supplémentaire derrière une façade reste un satellite mal observé. Ajouter des constellations peut améliorer la disponibilité sans rendre les signaux indirects fiables. C’est une nuance importante dans la préparation du levé: le multi-constellation élargit la marge, il ne transforme pas une rue encaissée en zone dégagée.

Le réglage du récepteur doit donc être accompagné d’une vraie politique de rejet des observations douteuses. Selon l’équipement et le logiciel, cela passe par l’analyse des élévations, des résidus, de la qualité des signaux et de la stabilité temporelle. Le but n’est pas de conserver le plus grand nombre d’observations, mais de conserver celles qui contribuent à une solution défendable.

Le contrôle humain reste au centre

Les filtres automatiques peuvent aider à écarter certains signaux dégradés. Ils ne connaissent pas toujours la réalité opérationnelle du point: présence d’un camion, déplacement d’une grue, façade réfléchissante, changement de position de l’antenne ou circulation dense.

C’est là que l’ergonomie du contrôleur et la courbe d’apprentissage de l’équipe deviennent déterminantes. Si les indicateurs sont incompréhensibles ou trop nombreux, l’opérateur finit par suivre le seul signal visible: « fixe ». Si l’interface explique clairement la stabilité, les écarts et la qualité des observations, la décision devient plus collective.

L’adoption d’une solution GNSS ne dépend donc pas uniquement de ses performances théoriques. Elle dépend de la capacité de l’équipe à interpréter les alertes sans ralentir chaque mesure. Dans le BTP, un outil qui demande une expertise différente à chaque point crée rapidement de la résistance. Un outil qui rend la décision lisible s’intègre beaucoup mieux au rythme du chantier.

Filtrage avancé et apprentissage: des gains utiles, pas une autorisation d’ignorer le terrain

Les méthodes de filtrage de Kalman et certains modèles fondés sur l’apprentissage profond peuvent réduire les erreurs de positionnement dans des scénarios urbains fortement obstrués. Des travaux rapportent des réductions pouvant approcher 50 % dans certains cas, avec une amélioration de l’erreur quadratique moyenne et, selon les axes, des gains pouvant atteindre 49,27 %.

Ces résultats sont intéressants, mais ils doivent être lus avec prudence. Réduire une erreur importante de moitié ne signifie pas atteindre automatiquement le centimètre. Dans un environnement où l’erreur RMSE peut atteindre 1,61 m en milieu semi-obstrué, une amélioration substantielle peut rester insuffisante pour une implantation de précision.

Le filtrage est particulièrement pertinent pour:

• stabiliser une trajectoire entre deux zones de meilleure visibilité;
• limiter les sauts liés à des observations momentanément perturbées;
• fusionner plusieurs sources de mesure;
• détecter des incohérences temporelles dans les positions;
• améliorer la continuité d’un relevé mobile.

Il ne remplace pas un contrôle indépendant lorsqu’un point doit respecter une tolérance centimétrique. Le modèle peut apprendre des régularités d’un environnement, mais il ne connaît pas toujours la configuration exceptionnelle rencontrée ce matin-là: une grue déplacée, une façade temporairement masquée par un échafaudage ou un véhicule stationné au mauvais endroit.

La meilleure pratique consiste à considérer ces algorithmes comme une couche de robustesse. Ils améliorent le comportement du système; ils ne dispensent pas de décider si la mesure peut être acceptée.

Coupler GNSS, inertiel et LiDAR pour conserver la continuité

Lorsque le chantier impose de se déplacer entre des zones ouvertes et des passages couverts, le couplage de capteurs devient une réponse naturelle. Le GNSS fournit le positionnement global lorsque les observations sont bonnes. Une centrale inertielle suit les mouvements et l’orientation pendant les interruptions. Le LiDAR apporte une information géométrique sur l’environnement et les surfaces observées.

Cette combinaison GNSS/INS/LiDAR est particulièrement intéressante pour les relevés mobiles et les environnements où la visibilité satellite varie rapidement. Au lieu de demander à un seul capteur de rester performant partout, on distribue les rôles.

Le système inertiel peut maintenir la continuité pendant une coupure courte, mais sa dérive augmente avec le temps. Le LiDAR peut contribuer au recalage en reconnaissant des formes ou des surfaces, mais il dépend de la qualité du nuage de points et de la géométrie du site. Le GNSS reste utile pour le rattachement global, dès que la scène redevient favorable.

L’enjeu est moins de disposer du plus grand nombre de capteurs que de savoir comment les données sont fusionnées et contrôlées. Une chaîne complexe peut produire un résultat très fluide à l’écran tout en masquant une dérive lente. La visualisation doit donc être accompagnée d’indicateurs de confiance et de points de recalage clairement identifiés.

Le facteur humain devient encore plus important

Plus un système combine de sources, plus la formation doit porter sur les situations de mesure. L’équipe doit comprendre ce qui se passe lorsque le GNSS décroche, quand l’inertiel prend le relais et à quel moment le système doit être recalé.

Sans cette compréhension, deux réactions sont fréquentes. Certains opérateurs font trop confiance à l’automatisation et poursuivent la mesure malgré une qualité qui se dégrade. D’autres abandonnent les fonctions avancées parce qu’elles leur paraissent imprévisibles. Dans les deux cas, le problème est moins technologique qu’organisationnel.

Une intégration efficace passe par des scénarios simples:

• mesure ouverte avec GNSS seul et contrôle indépendant;
• passage sous masque avec observation de la dérive;
• reprise du GNSS après interruption;
• comparaison entre trajectoire calculée et points connus;
• procédure claire d’arrêt lorsque les indicateurs dépassent le seuil accepté.

Ces exercices prennent du temps avant le chantier. Ils en font gagner beaucoup lorsque la pression monte et que plusieurs équipes attendent le résultat du levé.

Organiser le déploiement autour du chantier, pas autour de la fiche technique

Un retour d’expérience sur la topographie urbaine ne se résume pas à opposer deux instruments. Les difficultés apparaissent souvent au moment du déploiement: matériel disponible au mauvais endroit, opérateurs formés sur un seul mode de mesure, points de contrôle absents, tolérances mal comprises par l’équipe travaux.

La solution de levé terrain en environnement dense doit donc être pensée comme un workflow. Elle commence par la reconnaissance, se poursuit avec le choix des points d’appui et prévoit les changements d’instrument. Le traitement des données et la validation doivent être inclus dans la même logique.

Quelques pratiques font une différence concrète:

• présenter les zones à risque sur le plan de préparation, avec les masques et les façades identifiés;
• définir à l’avance les tolérances d’acceptation et les règles de reprise;
• conserver des points indépendants pour contrôler les séries sensibles;
• éviter de traiter le statut RTK comme un verdict suffisant;
• documenter les changements de mode entre GNSS, station totale et capteurs complémentaires;
• former l’équipe sur des cas de terrain, plutôt que sur une succession de menus;
• réserver un temps de contrôle avant la libération de la zone de travail.

Le compromis entre rapidité et sécurité métrologique doit être explicite. Un levé GNSS qui couvre vite une zone ouverte peut être le meilleur choix, à condition de ne pas prolonger son usage dans une rue où l’environnement a changé. À l’inverse, installer une station totale partout serait lourd et rarement nécessaire.

La bonne organisation évite les décisions improvisées. Elle donne à chacun — géomètre, chef de chantier, conducteur de travaux et opérateur — le même langage pour parler d’un point douteux. C’est souvent là que se joue l’adoption réelle d’une nouvelle technologie.

Ce que le terrain nous apprend

Le levé topographique en zone urbaine dense ne peut pas reposer sur une confiance automatique dans le GNSS, même lorsque le récepteur affiche une solution fixe. Les masques urbains, le multipath et les signaux NLOS peuvent produire des erreurs de plusieurs mètres dans un environnement où les exigences se mesurent en centimètres.

Le multi-constellation améliore la disponibilité. Le filtrage avancé renforce la stabilité. Le couplage GNSS/INS/LiDAR ouvre des possibilités pour les relevés continus. Mais la station totale reste indispensable lorsque la visibilité satellite devient trop incertaine, et aucun algorithme ne supprime la nécessité d’un contrôle indépendant.

La technologie est prête à prendre une place plus importante dans nos workflows. La question est désormais de l’intégrer sans demander à l’équipe de lui faire confiance à l’aveugle. Une adoption réussie repose sur des seuils compréhensibles, des points de contrôle bien choisis et une bascule d’instrument préparée avant le premier blocage.

Sur un chantier dense, la précision n’est pas une promesse affichée par le matériel. C’est une décision collective, répétée à chaque point où l’environnement nous demande de choisir entre mesurer vite et mesurer juste.
