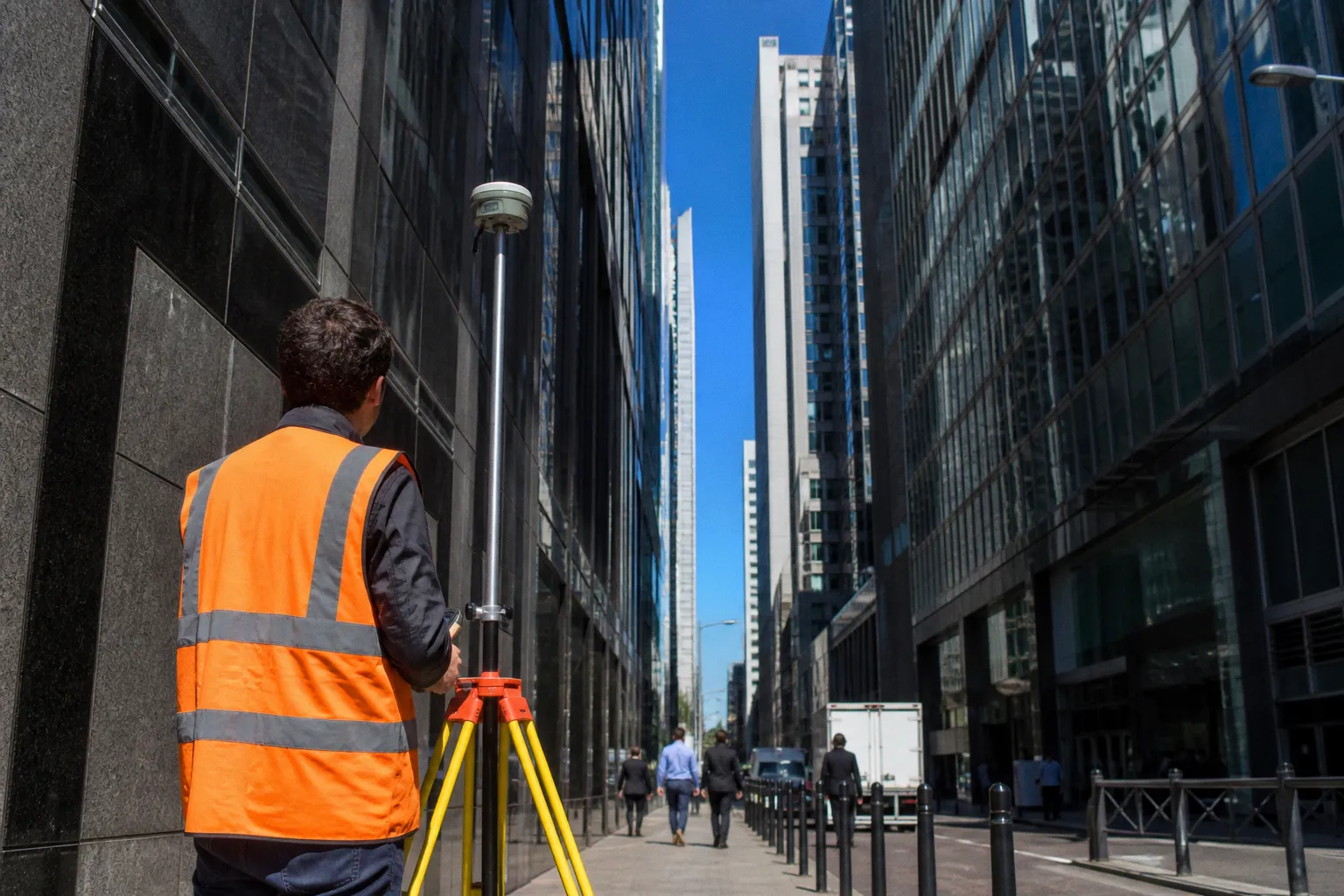

Précision RTK en canyon urbain : quel taux de fixation ?

Précision RTK en canyon urbain: quel taux de fixation?

La rue était étroite, les immeubles haussmanniens formaient un couloir, et le récepteur peinait à passer en statut FIX. Au final, on a livré un levé avec une précision dégradée qu'on a dû reprendre partiellement au retour. Ce n'est pas un cas isolé: dès qu'on bascule du ciel ouvert vers le canyon urbain, la donne change radicalement, et beaucoup de professionnels sous-estiment à quel point le fameux « centimètre RTK » peut devenir un vœu pieux.

La réalité du terrain: pourquoi le taux de fixation s'effondre en zone dense

Pour bien comprendre ce qui se joue, il faut rappeler la situation de référence. En environnement dégagé, à ciel ouvert, sans obstacle notable, un récepteur GNSS RTK multi-fréquence atteint sans peine une précision horizontale de 1 à 2 cm avec un statut FIX stable. C'est la promesse qu'on achète, le confort de travail qu'on connaît. Et c'est précisément cette habitude qui nous met en difficulté quand on débarque avec la même configuration au milieu d'une rue commerçante.

En canyon urbain dense, la géométrie des satellites visibles se dégrade mécaniquement. Les bâtiments élevés masquent une partie du ciel, le récepteur capte moins de satellites bien positionnés au-dessus de l'horizon, et la qualité de la triangulation s'effondre. Concrètement, dans des canyons urbains très encombrés (les Anglo-Saxons parlent de High Impact Urban Canyons), le taux de fixation RTK classique peut chuter jusqu'à environ 3 %. Ce chiffre n'est pas une moyenne théorique sortie d'un laboratoire: c'est ce qu'on observe quand le rapport hauteur des bâtiments / largeur de rue devient critique.

Quand le ciel disparaît derrière les façades, c'est notre manière de travailler qui doit s'adapter — pas le carnet de terrain qui doit afficher FIX.

Pour nous, sur le terrain, ça se traduit par un temps d'attente incompressible à chaque point, des redémarrages du récepteur, et parfois l'impossibilité pure et simple de boucler la mesure dans la journée. La frustration monte, la chef d'équipe s'impatiente, et on finit par accepter une donnée qu'on sait dégradée — c'est exactement là que la perte de qualité s'installe en silence.

Le piège du faux FIX: comprendre l'impact des réflexions et du multipath

Le problème ne s'arrête pas à la perte du FIX. Il y a un piège encore plus subtil, et c'est celui qui nous fait le plus de dégâts en termes de livrables: les fausses fixations, les fameux false fix.

En milieu urbain, les signaux GNSS ne se contentent pas d'être bloqués: ils rebondissent. Les façades en verre, le béton, les structures métalliques renvoient le signal vers le récepteur après un trajet plus long que le trajet direct. C'est le multipath, et il a deux conséquences majeures. D'abord, ces signaux retardés dégradent le calcul de positionnement, même quand l'algorithmeRTK annonce fièrement un statut FIX. Ensuite, certains signaux arrivent carrément par réflexion uniquement, sans trajet direct: on parle de signaux NLOS (Non-Line-Of-Sight), et le récepteur les intègre parfois comme s'ils étaient valides.

Le résultat, documenté dans plusieurs études récentes, c'est qu'un statut FIX peut coexister avec une erreur réelle supérieure à 10 cm en canyon urbain. C'est le scénario qui fait froid dans le dos: le carnet de terrain affiche une barre verte, l'opérateur note la mesure, et le géomètre en bureau récupère un point faux à 30 cm de sa position réelle. On a tous vu ce type de désaccord sur un chantier, et on a souvent cherché le problème ailleurs — dans la méthode, dans le matériel, alors qu'il était dans la lecture naïve d'un indicateur trompeur.

Un FIX affiché n'est pas une garantie de précision: c'est un signal de cohérence algorithmique, rien de plus.

Au-delà du mode float: les risques de dérive centimétrique en milieu contraint

Quand le récepteur renonce à proposer un FIX et bascule en mode float, c'est une autre histoire qui commence, mais tout aussi inconfortable. Sans ambiguïté résolue sur la phase, la position calculée dérive. En canyon urbain, cette dérive peut facilement atteindre plusieurs dizaines de centimètres, et dans les pires configurations, plusieurs mètres.

Pour un lever topographique en milieu urbain, ça veut dire quoi concrètement? Ça veut dire qu'on ne peut pas se permettre d'utiliser une donnée float comme si c'était une donnée FIX. Un point de façade relevé en float à 40 cm près, c'est un point inutilisable pour un calcul d'implantation, pour une vérification de limite, ou pour raccorder un nuage de points. C'est aussi un point qui va contaminer toute la chaîne de traitement en aval.

• Une mesure float n'est pas un point topo exploitable en l'état.
• La dérive n'est pas stable: elle varie dans le temps, même sur un point fixe.
• Reprendre une mesure float ne donne pas forcément mieux — c'est l'environnement qui commande.

C'est là que la question humaine revient en force: face à la pression du planning, l'opérateur va être tenté de « faire avec » la donnée float. C'est un compromis de chantier classique, et il faut pouvoir le nommer pour le maîtriser. La bonne pratique, c'est de documenter le statut de chaque mesure et de prévoir dès le devis un forfait reprise en cas d'environnement défavorable.

Stratégies d'optimisation: l'apport du multi-constellation et multi-fréquence

Maintenant qu'on a bien posé le problème, parlons des leviers qu'on a en main. La première chose à regarder, c'est la configuration du récepteur lui-même. Un RTK mono-constellation GPS-only en canyon urbain, c'est une recette pour l'échec. Un récepteur Full GNSS qui exploite GPS, GLONASS, Galileo et BeiDou en multi-fréquence (L1, L2, L5) change la donne: on dépasse facilement les 20 satellites visibles simultanément, ce qui améliore la géométrie de la constellation et réduit le temps d'initialisation.

Mais le matériel seul ne suffit pas. Voici ce qu'on met en place concrètement sur nos chantiers urbains:

• Activation systématique du Full GNSS et du multi-fréquence avant de quitter le véhicule.
• Choix d'un réseau NRTK (type Orphéon) plutôt qu'une base locale, pour bénéficier d'une infrastructure robuste.
• Positionnement de l'antenne: éviter les zones d'ombre totales, privilégier les carrefours, les places, les percées visuelles.
• Temps d'observation allongé sur chaque point en zone critique: on accepte d'y passer 30 secondes de plus pour gagner en fiabilité.
• Documentation systématique du statut de chaque mesure (FIX, FIX loss, float, nombre de satellites, PDOP) dans le carnet de terrain.

Ce dernier point est souvent négligé, et c'est pourtant ce qui fait la différence entre un livrable défendable et un livrable qu'on doit justifier après coup. Renseigner le contexte de mesure, c'est transformer une donnée brute en information exploitable.

Interprétation des données: quand remettre en question la précision affichée

C'est peut-être le sujet le plus délicat, et celui où l'expérience collective compte le plus. Un FIX affiché sur le contrôleur de terrain, c'est un confort visuel fort: l'opérateur voit une valeur, souvent avec un petit indicateur coloré rassurant, et il a tendance à lui faire confiance. Mais cette confiance doit rester conditionnelle, surtout en milieu urbain.

Les signaux qu'il faut surveiller en continu:

• Le nombre de satellites: en dessous de 12-15 visibles, la redondance devient fragile.
• Le PDOP (ou GDOP): un indicateur géométrique qui se dégrade vite en canyon.
• L'âge de la correction NRTK: une correction vieillie dégrade la solution sans forcément faire basculer le statut.
• La cohérence entre FIX successifs sur un même point: si la valeur bouge de 15 cm d'une epoch à l'autre, le FIX est probablement contaminé.

L'attitude professionnelle, c'est de douter de manière organisée. Ça ne veut pas dire contester chaque mesure, ça veut dire accepter que le milieu urbain impose une vigilance accrue et un protocole adapté. Quand on repère un FIX incohérent, on le marque, on le reprend, et surtout on ne le livre pas sans l'avoir qualifié.

Le bon réflexe n'est pas de faire confiance au FIX, c'est de comprendre dans quel environnement il a été acquis.

Ce qu'on retient pour nos prochains chantiers urbains

Le GNSS RTK reste un outil exceptionnel, mais il n'est pas magique. En canyon urbain dense, il faut accepter que la promesse du centimètre permanent s'effondre et que le taux de fixation peut devenir marginal. La solution n'est pas dans un récepteur miracle: elle est dans la combinaison d'un matériel bien configuré, d'un protocole de mesure rigoureux, et d'une équipe qui sait lire ses indicateurs plutôt que de les subir.

Ce qui nous sauve sur le terrain, c'est l'anticipation. Repérer les zones difficiles avant d'arriver sur site, prévoir des points de calage en périphérie, dimensionner le temps de levé en conséquence, et documenter chaque mesure avec son contexte. Ce sont des réflexes qui ne s'achètent pas dans un catalogue: ils se construisent au fil des chantiers, en partageant nos retours entre professionnels.

La précision en ville, c'est d'abord une affaire de lucidité collective.
